Szedd szét, nézd meg benne a kondenzátorokat! Van egy nagyobb szögletes vagy lapított műanyagborítású. Ez a hálózati táp soros előtétkondenzátora. Gyakran előfordul, hogy lecsökken a kapacitása. Előforduló értéktartomány 220-470nF között. Legalább 275V~-ra készültet kell beépíteni, ha kevesebb a kapacitása, mint a jelölt érték. Ha nem segít, nézd át a forrasztásokat és az előtétellenállásokat!

Szétszedtem ,nem volt benne semmilyen égés vagy sérülés és biztosítékot se találtam de láttam benne egy nagy citromsárga kockát akkor az lesz a kondenzátor csak hát azon se láttam semmit de akkor az lesz a baj.

Nincs kapacitás mérőm de ha nem drága akkor kicserélem aztán lehet hogy jó lesz. köszi

Ebben igazad van.
Biztosítékról nem írhattam, mert az nem szokott benne lenni. Ha van bármilyen kéziműszered, legalább mérd meg a kondi körüli ellenállásokat, majd ha azok a jelölt értékhez közeliek, keresd meg a Zenert és mérd meg, mekkora rajta a feszültség üzem közben! Általában 5 V várható. Jó lenne, ha leválasztó trafót használnál hozzá.

Na most kiszedtem pontosan az az érték van rajta amit írtál de nem értem miért kell sorba kötni egy ilyen kondenzátort a hálózattal ,ez ugye váltakozó áram tehát hogy folyik ezen a kondenzátoron át 16A elég furcsa de biztos működik csak venni kéne de nem tudom mennyibe kerül azért majd megnézem köszi.

Sziasztok !

Segítséget szeretnék kérni digitális panelmérőkkel kapcsolatban !
Építettem egy edison féle Stabilizált labortápegységet ( 0-30V 2mA-3A )

Szeretnék ehhez rendelni valahonnan áram és feszültségmérőt !
( lehetőleg olyat amiben beépített sönt van )

Eléggé kezdő vagyok az elektronika terén ...

Erre gondoltam :

http://elektronika.vatera.hu/muszerek_alkatreszek/merestechnika/dig...3.html


Mit szóltok ?


Köszönöm előre is a segítséget !

Szerintem ez a kérdés inkább a labortápos témához áll közelebb, legalábbis ez "fogyasztásmérő"-ről szól ez a téma, vagy akár "panelműszer"-re keresve a kereső pl ilyen témát adott egyik találatként, lehet ott is hamarabb megtalálják a kérdésedet, azok, akik tudják rá a választ, meg oda persze passzol is inkább a dolog... szóval a téma pl: LED kijelzős voltmérő

Na ma vettem egy kondid hozzá 200ft ért (hát persze hogy a leg drágább kell bele) és jelentem hogy ugyan olyan szar mint vót.

Igazából nem tudok mit csinálni vele ,nem hiszem hogy a tranzisztorok vagy ellenálások tönkre tudnának menni maguktól de úgy elegem lett ezekből a HOME os szarokból hogy bevágtam a sarokba . HOME os retkeket ne vegyetek semmit . Kínai szemét hulladék kidobott pénz ,szerintem válogatottan hulladék alkatrészekből rakják össze .

Egy furcsa kérdésem lenne.
Van egy hosszabbító ami egy 500 watt teljesítményű fogyasztóra szivattyúra van kötve.
arra vagyok kíváncsi hogy a szivattyú bekapcsolva van vagy kikapcsolva ezt úgy lehetne megmérni hogy a fogyasztását ki jelezném nem pontosan csak annyira hogy folyik áram vagy nem folyik áram.
Mindezt úgy kéne hogy ne kelljen közvetlenül kapcsolódni a 220 voltra. Első körben arra gondoltam körbe tekerem réz dróttal és annak megmérem a feszültségét.
1 nodemcu lenne az ami érzékelni az analóg bemenet én hogy mi történik.

Valóban elég furcsa a kérdés.
Mit tekernél körbe rézdróttal és hol? Mi az a "nodemcu"? Node-MCU?
Bármelyik vezetékére (1 vezetékre!) rakhatsz áramváltót, amin mérheted az áramát. Ha nem érdekel a pontos mérés, a mért értéket szorozhatod fix 230 V-tal.
Csupán áram érzékelésére elég lenne 4 nagyáramú dióda sorosan az áramkörbe. 2-2 sorba és ellenpárhuzamosan kötve, majd egy optocsatoló. Ez jelzi, ha áram folyik.

Igen, Node Mcu, de lehet arduino vagy bármi
A probléma, hogy nem akarom megbontani a hosszabbítót csak azt szeretném tudni, hogy a rákötött fogyasztó működik-e vagy nem.
Mindezt anélkül, hogy fizikailag érintkezne a mérő a 220V-al.
Pl láttam olyan modulokat, hogy áramérzékelő modul, de gondolom ezek a rájuk kötött áramot érzékeli.

A hosszabbító kábelén kívülről nem lehet érzékelni, hogy folyik-e benne áram. A párhuzamosan futó és ráadásul végig csavartan futó vezetékeknek kifelé nincs (illetve nem szabadna) mágneses tere. "Bifiláris tekercs"

Már ha így gondolod,akkor a fém kábeldobról le nem tekert hosszabbító üzem közben vajon miért szokott kigyulladni?És a vasdarabra tekert hosszabbító vajon miért mágnesezi mégis üzem közben a vasdarabot?Üzem alatt értelem szerűen a fogyasztóval terhelt hosszabbítóra vonatkoznak.

1. A kigyulladásnak semmi köze a párhuzamos vezetékekhez.
2. Nem mágnesezheti. Ha mégis, ott komoly gond van.

Köszönöm, ez volt a fő kérdés, ezek szerint nem lehet egyszerűen megvalósítani.
Akkor marad a vásárolt, közbeiktatott fogyasztásmérő

Sziasztok.. igazság szerint kicsit halott a topik de előszőr megprobálom itt megkérdezni.
Digitális fogyasztásmérőt szeretnék "csinálni" 230V 8A -ra... nem az a lényeg hogy lássam mert akkor vennék egyet 5 dollcsiért az ebay en... hanem hogy "meglegyen"az adat és naplózni... feldolgozni tudjam!
Merre induljak

Boltba!

Vannak fogyasztásmérő célIC-k, amelyek digitálisan olvashatók ki (i2c, SPI), típust nem tudok kapásból, de nézz szét a Farnellnél esetleg a TME-nél. Kiolvasni valószínűleg arduinoval a legegyszerűbb, és a logolásra adja magát az arduinohoz viszonylag könnyen illeszthető SD kártya... De akár webszerver is mehet rajta, vagy pl. akár GET lekérésekel el is küldheti PHP/WEB szerver adatbázisába is.

Szia!
Eb...,Alie.... -n nincs olyan ami ezt eleve tudja ?
napelemes töltőből sok ilyett láttam , szerintem hálózatiból is lessz...........

Vannak cél IC-k: pl. Microchip, ST.

Mivel a bedobozolás nekem mindig gondot jelentett, egy ilyen DDS844 (DDS1319) alapú fogyasztásmérőt turbóztam fel. Hatalmas doboz, amiben kényelmesen elfért egy 5V tápegység, és egy ESP-01 panel a körítésekkel.
A műszerben egy LED felvillanásokkal jelzi a fogyasztást. Kiviteltől, típustól függően 12800, 6400, 3200, vagy 1600 felvillanás jelzi egy kWh elhasználását. Egy optocsatolót kötöttem sorba a LEDdel. Az ESP8266 méri a felvillanások között eltelt időt, így (annak ellenére, hogy eredetileg 220V feszültségre gyártották) elég pontos pillanatnyi fogyasztási értéket kapok, ami az általam igényelt relatív fogyasztáskülönbség mérésére elegendő. Az ESP8266 loggolhat a ThingSpeakre is, és a honlapján kijelezheti a pillanatnyi, és az összfogyasztást.

Ha mégis boltit akarnál: nekem van egy Voltcraft Energy Logger 4000 nevű készülékem, a Conradnál vettem. Ez (a pillanatnyi többféle adat kijelzésén kívül) 6 hónapnyi adatot tud tárolni percenkénti felbontásban, utólag át lehet játszani SD kártyára és az ő szoftverükkel (ami meglehetősen fapados) beolvasni PC-re, onnan át tudja exportálni pl. excelbe, txt-be, stb. további feldolgozásra.
A tárolt adatok: időpont, feszültség, áram, valós teljesítmény (W), látszólagos teljesítmény (VA), cos fi.

Sziasztok!

Ha valaki foglalkozott már hasonlóval és képben van, akkor szívesen fogadom a tapasztalatait.
Van egy "Orno OR-WE-501" digitális fogyasztásmérőm. Ennek van impulzus kimenete, amivel ki lehet olvasni, hogy mennyi "kWh" ment el...
Itt egy adatlakp róla: https://shopdelta.eu/pdf.php?page=shop/instruction&product_id=12034
Ami nem világos, hogy ezt hogyan kell elképzelni? Mint egy "NO" relé kimenetet? Kötök rá 5V-ot és ezt kapcsolgatja? Ha ez így van, akkor nem értem a " + és - " jelölést...

Vagy aktív kimenettel renelkezik, vagy níitott kollektoros. Egy-két méréssel kiderythető mert az adatlapok eléggé homályosak.

Sziasztok!

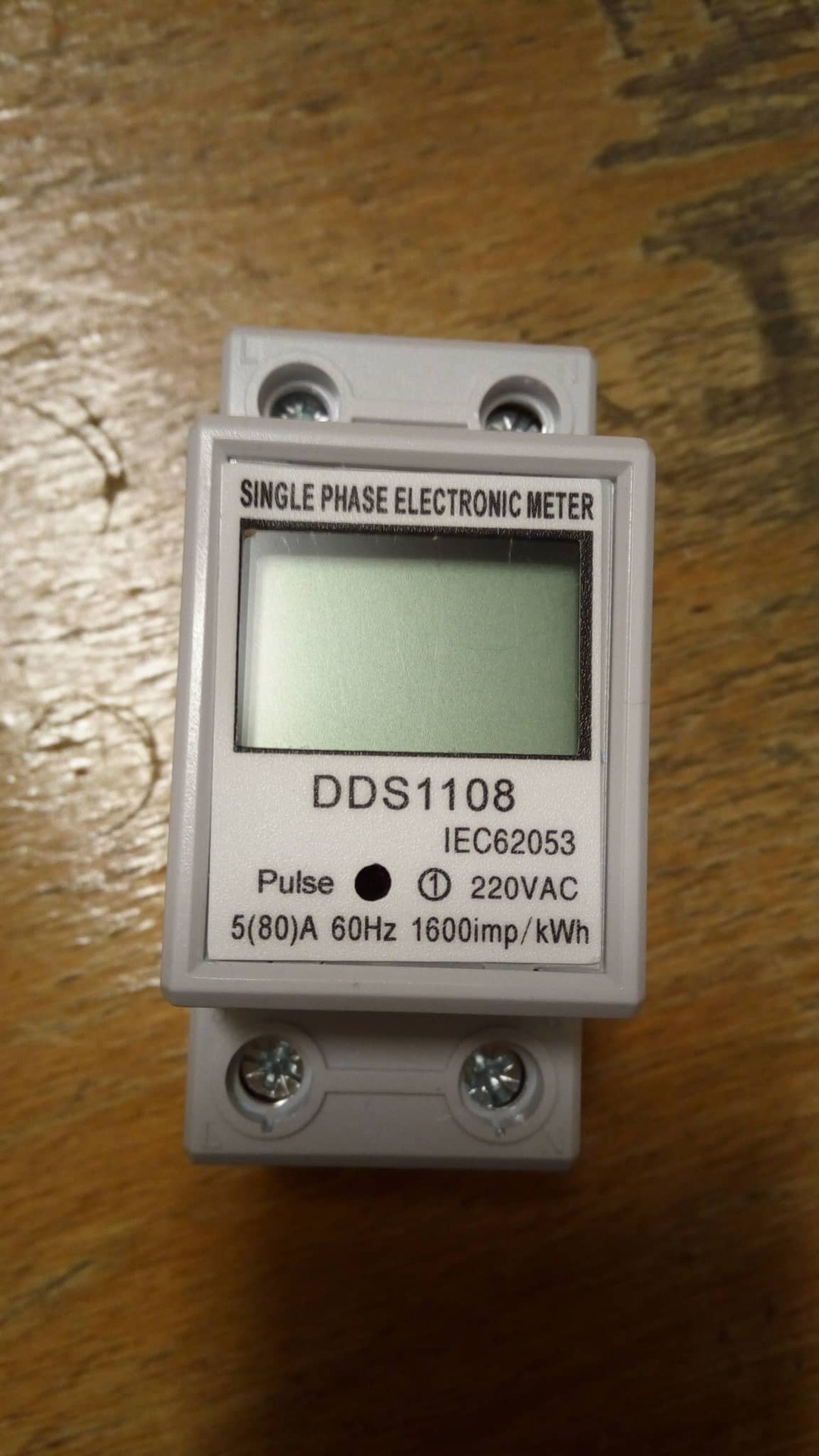

Vettem egy sínre illeszthető mérőt, de véletlenül 60 Hz-es változatot sikerült megrendelnem.
Nem igazán foglalkoztam a digitális fogyasztásmérőkkel eddig, szóval az lenne a kérdés, hogy csökken-e a pontossága attól, hogy 60 helyett 50 Hz-es hálózatra lesz kötve?

A gyártó mellékelt bekötési sémájának szinvonalából kiindulva, szerintem tökéletesen mindegy, hogy 50Hz vagy 60Hz. Azért írták rá, hogy valami "szakszerű" adat legyen rajta, és mindkét piacra jó legyen.

Szerintem sima matek is lehet Gondolom ki tudja jelezni a mért feszültséget/áramot...
Ráakasztasztasz egy fűtőtestet/nagyobb fogyasztót, megméred műszerrel az áramot/feszt, ellenőrzöd a cuccos mit mutat, ill a kettő szorzata a teljesítmény, ha meg egy órát járatod akkor megkapod Wh-ban a fogyasztást..
