helósztok, olyan kérdésem lenne, hogy nem tudjátok hol lehet kapni (olcsón) dugaszolós próbapanelt? Mert néha nagyon jól jönne. Aki használ ilyet az is írhatna róla pár szót. (jó/nemjó, miért)
Egyébként rákerestem gugliban, de csak kettőt találtam (Co**radot, egy másikat ami már nem forgalmaz), Egyáltalán ennek ez a neve, hogy dugaszolós próbapanel?
Aki használ ilyet az is írhatna róla pár szót. (jó/nemjó, miért)

Köszönöm!

Hali!

Én nem minden nap, de használok ilyet. Szerintem nagyon jó dolog, ha van a háznál olyan...sokat segít. Nem kell NYÁK-ot pazarolni feleslegesen, ha ki akarunk próbálni valamit. A kis átkötődrótok levágása, stb. az kicsit macerás, de mágis egyszerűbb szokszor, mint egy komlett panelt kimaratni, összeállítani. Nameg nem mellékesen: nem kell forrasztani az alkatrészeket...így nem kell szippantózni a lábakat, mint hogyha egy kész panelt csináltunk volna, és abból végül ki kell operálni midnent, mert épp annyira rossz lett az áramkör. Ebből csak kikapod, ha épp nem oda való

És hogy merre lehet kapni? Pl. Lomexben lehet. Van kisebb-nagyobb belőle. A legnagyobb 4-5 ezer forintba kerül, de megéril, mert csak egyszer kell megvenni, és azt egész életén keresztül használhatja az ember.

Kösz a gyors választ Norberto!

esetleg még más üzletet ahol lehet kapni, vagy lehet tőlük rendelni (vidéki vagyok)?
Egyébként főleg PIC-hez használnám, nemtudom, hogy belelehet e rakni csak úgy 40 lábú ic-t, mindegyikbe vagy van amibe nem lehetne, mert pl zárná a lábakat.

Általában elektronikai boltokban lehet kapni még vidéken is. Pl én Kiskunhalason vettem 165 x 55 mm-est kb. fél éve 1500 Ft volt egy. Erre a 40-es IC-k is ráférnek.
A Paralaxnál láttam egy SX demopanelt, amin középen dugaszolós panel van. Annak a mintájára PIC-re én is csináltam egyet, de még csak számtítógépen van meg. Előnye, hogy a PIC köré rakott "perifériák" nincsenek meghatározott portokra kötve, szabadon huzalozható minden és dugaszpanelra is azt raksz, amit akarsz.

Hát nekem asszem a legnagyobb dudosós penelom van. Nem tom, hogy mi a neve de én így hívom. (asszem protoboard)
Szerintem a legjobb cucc amit ki lehetett találni. Kb. 3 v 4 éve használom és még mindig jól zárnak a lábak. Persze a 40 lábú picike piceket is bele lehet rakni gond nélkül!
Csak egyre kell vigyyázni ne erőszakoljunk bele a keletnénél nagyobb átmérőjű drotót vagy alkatrész lábat!!!
Ja én annó a konrádban vettem és azóta már láttam máshol is, de azok nem tüntek anyira bizalomgerjesztőnek. Olyan nagy bumszli volt és nem igazából lehetett jól kihasználni.

Így néz ki az enyém. A tetejére csináltam egy kis nyákot amin van egy +5V táp meg egy max232.
Így már igazán jól használható.
Néha még ez is kicsi.

Jó tetszika cucc!

gratula!

Hi!

Breadboard a hivatalos neve egy ilyennek. Én a kisebb méretet valami 800Ft-ért vettem Pesten a Skálával szemben.

Az egésznek egy baja van

Hogy SMD alkatrészekhez nem jó

Tomee...a panelod egész ötletes ezzel a kis kiegészítéssel

Ez kísérleti panel! Nem feltétlenül kell SMD-hez jónak lennie, de erre is van megoldás, lásd Tomee paneljét, jobbra lent vagy balra fent.

É ugyan nem használok ilyet, de néha összerakom a kapcsolást egy régi, saját gyártású próbanyákon: ezt is csak egyszer kellett megcsinálni. Vannak rajta IC foglalatok, tápsínek jó vastagon, meg hidegítőkondik. A foglalatok összes lába sugárirányban széthúzva 4-es pöttyökre van kivezetve, ezt még a kisebb szemüvegemmel is eltalálom forrasztáskor Amúgy a páka úgyis mindig fűt...

köszi válaszokat mindenkinek,

mi az a hidegítőkondi?

Az a 10...100nF amit minden logikai IC táplábaihoz közel kell ültetni. A műveleti erősítők tápjával még 1-1 100ohm is ajánlatos sorba, utána a kondi talajra.
Pont ezek nem mindig kivitelezhetők a breadboard-on (már hogy kellően közel legyenek), így néha az egyébként jó kapcsolás is tud furcsákat alakítani!

Szia Mpi!
Én is éppen egy hasonló próbapanelon gondolkodom. Mondd nem tudnád közzétenni a megoldásokat, milyen áramköröket terveztél rá. Segítséget jelentene.
Köszi
st

Nagyon tetszik a paneled, annyit mondanál róla, hogy mi a kiegészítés rajta? Az ic típusa/bekötése érdekelne, hogy miért van kondi/mekkora... szóval ilyenek.

A kiegészítés az egy sima soros port meg egy +5V táp.
Az ic az egy sima max232. Kondinak 1µF raktam, de az értéke majdnem mindegy. Az adatlap szerint 100nf kell. Csak az rx és tx van illesztve mert ezt használtam a legtöbször.

Egyébként itt a példa, hogy még smd alkatrészeknek is jó. Kis próbanyákot kell csinálni és kész is. Igaz már be van forrasztva és nem nagyon lehet leszedni, de egy következő fejlesztésnél jól jöhet.

Aranyos ez a kis panelka

Ilyet nekem is kell csinálnom

Na tegnap elmentem és vettem egy ilyet, a fórumon olvasottak miatt, meg már amúgyis akartam... Király.

Helló!

Megkérdezhetem hol, mekkorát és mennyiért vetted?

1333Ft volt pesten a lomex kft nél 64 sor 2 oldal oldalanként 5 lyuk és a két szélén +/-. A mérete kb 6x16cm. Egy 555-ös áramkört raktam először össze, flottul működik.

Akkor már csak 1 kérdés:
Milyen elv szerint vannak a lukak (luksorok) "összekötve" gyárilag?

Ez úgy szokott működni, hogy ha pl. középre beraksz egy vékony hagyományos DIP tokozású IC-t, akkor mindegyik lábtól kifelé (a próbapanel széle felé) menve egybe vannak kötve a lyukak. Magyarul a középre betett IC-nek a lábaihoz még 4 szálat tudsz kapcsolni.

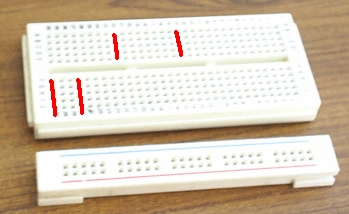

A csatolt rajzon a vastag piros vonalakkal jelöltem, hogy miként is futnak a sínek...

Helló!
Az utobbi napokban átdolgoztam a panelt. Most kérésedre közreadom. A NYÁk kétoldalas eredetileg, de úgy terveztem, hogy egyoldalasként is könnyen megépíthető. A 40-es ic foglalatba átalakítót rakva más pic-ek is használhatók.

Hali!
Bocs a kérésért, de nem lehetne más formában is?
Lécci...
Thx

tessék, (igaz kicsit késve):
(remélem Mpi nem haragszik meg, hogy neki már nem kell konvertálnia.)

kicsit nagyra sikerültek a képek (felbontásra, nem a KB-ra gondolok)

Milyen vezetékeket használtok hozzá? Én a kültéri telefonvezetéket szedtem szét és abban van 4 ér amiben nem sodrott a réz hanem csak egy "vastag" szál van benne. (tulképpen egy szigetelt rézdrót, réz átmérője 0,5mm, pont jó csak kicsit kemény)

Egyszerüen csak UTP!
Szines, sok ér is van benne.

Ha, valóban 0,5mm az átmérője akkor jó.

Modellvasúthoz való egyszerű egyeres vezetéket használok, mert volt otthon egy rakással sok színből, és nagyon bejött. Ha boltban veszel, mond azt, hogy a váltóhoz kellő vezeték, és akkor adnak 3-s összekötegelve, de semmi borítás nincs rajta.

Melyik boltban vetted?

Nem elekronikai boltban lehet kapni, hanem modellvasútboltban. Azt meg itt Kecskeméten szóval nem hinném, hogy sokat segítene. De bármeny modellvasútboltban árulnak ilyet, mint a 4,7k ellenállást. Pesten a westend-ben van egy, arról biztossan tudom, hogy kapni.
