Fórum » Transzformátor készítés, méretezés
Ha kérdésed van, az alábbiak segítenek a hatékony választ megadni:
Mag típusa: M, EI, UU/LL esetleg I-kből összerakott, tekercselt, toroid. Lehetőség szerint képpel.
Méretek: magkeresztmetszet a*b (amit a tekercs körbeölel) ablakméret, lánc és toroidnál, belső-külső méretek.
Primer-szekunder feszültség(ek), teljesítmény igény.

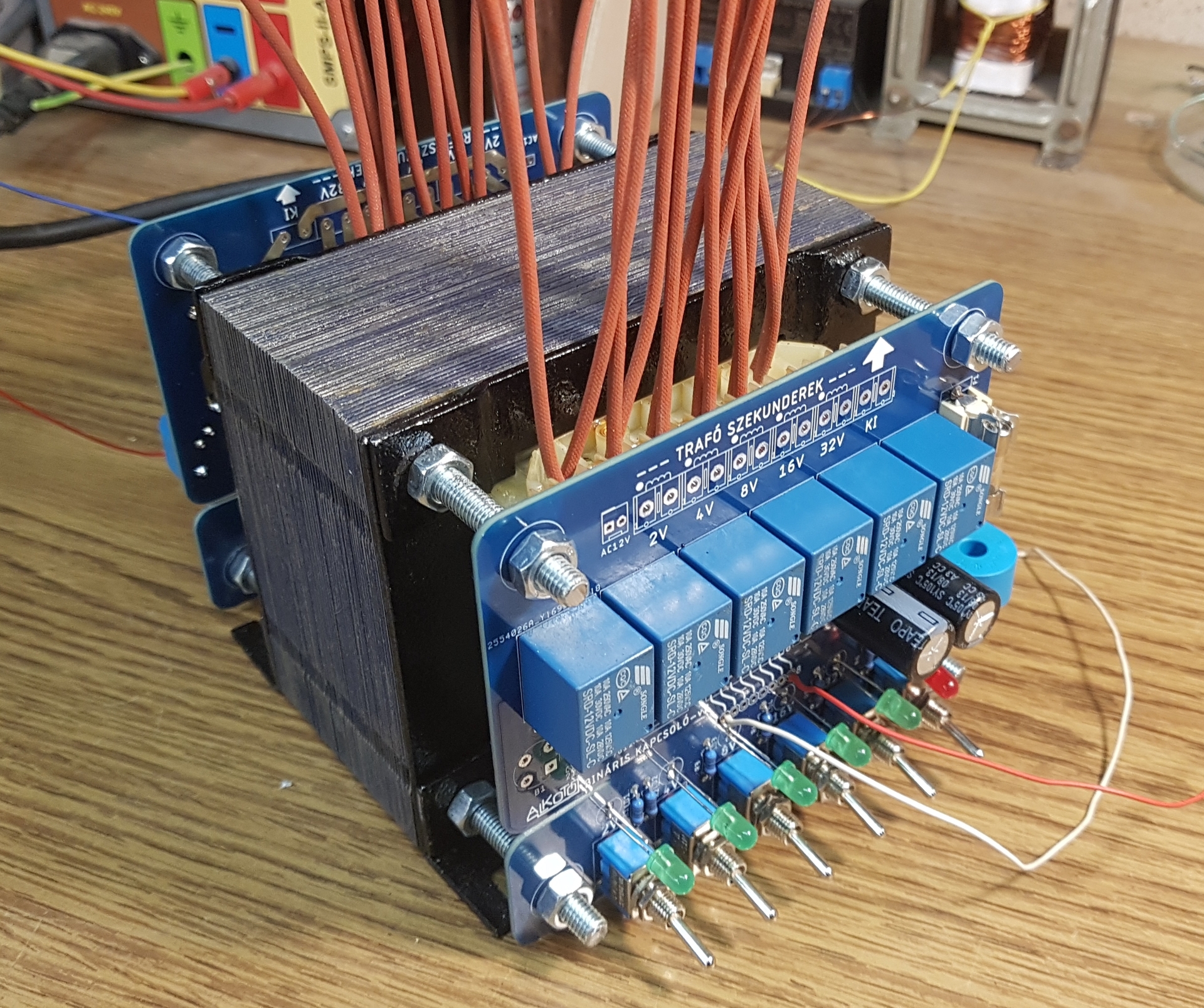

Persze, amit a képeken látsz, az is perspektivikus.
Márha ugyannarra gondolunk, mert a "párhuzamos" ábrázolásnál az egyirányú vonalak párhuzamosak, a "perspektivikus"-nál összetartanak a távolban. Szerintem rajzoláskor a párhuzamos megjelenés jó, a bemutatáshoz pedig a perspektivikus.
Mellékeltem a középső kép párhuzamos és szerkesztői nézetét.
A hozzászólás módosítva: Kedd, 23:15
