Üdv! Én egy pc fénycső elektronikáját tekertem át és stabilizáltam leválasztáshoz. Elektromos kecómban tökéletesen működik, bár visszadumál kicsit a hangtechnikának. Méréshatár beállításának RA 10Mohm, RB 10Kohm sorosan 2,5Kohm-al (PM-438-as) így pontosan be lehet állítani.

Uraim!
én egy állandómágneses generátorral rendelkező
feszszabos autóba szeretnék egy pm müszert berakni
vannak ezek a galvanikusan leválasztott dc-dc konverterek pl MEV1S1212SC (amit lehet is itthon kapni) vagy TME vagy ROM 1212s itt a MEV-nél az adatlap azt írja hogy 15 V a max. bemeneti a szabályzó pedig 14.4 re van beállítva.A kérdés:
Jó lehet ez a célra?Vagy lehet ebben valami buktató?
Gondolok itt arra hogy 3Kv az elválasztás, de elképzelhető hogy azért a negatív oldal nincs leválsztva vagy nem tudom.Van ezzel valakinek tapasztalata? 1500 forintért inkább vennék egy ilyet mint építgetni egy trafós konvertert.

Sziasztok! Vettem drága pénzért egy PM-435 és PM-435B panelműszereket áram és feszültség mérésre. A problémám, hogy kb 1 percig jók voltak, azóta nem bírom egyiket sem működésre bírni. Csupán tápfeszültséget kapcsolok rá, és nem áll be 0-ra. A fesz. mérő valamekkra értéket mutat folyamatosan, az áram mérő pedig -1et. Nincs semmi rákapcsolva egyikre sem, nem értem mi lehet a baj.

Erről van szó?Bővebben: Link

Igen, ő az!

Az elején csupán kipróbáltam, tápfeszültséget kapcsoltam rá, olyan szépen beállt 0-ra, öröm volt nézni. Nem tudom mi lelte.

Sziasztok
Én is "beugrottam" egy ilyen PM438BM-nek, sajna...
Szóval: egyenfesz mérő, aminek a bemenetein táp van, agyrém. Nem gondolták komolyan, hogy egy berendezésben 3 értéket akarok figyelni, akkor beleteszek +3 transzformátort/egyenirt/kondit ( szóval ez így egy vacak.

No, miután ezen kidühöngtem magam, és átalakítottam miatta az egész áramkört, jött a meglepi: +10%-al többet mér... általam készített osztó van előtte, mert 2V kellene, az osztó 1%-os válogatott fémrétegből van, és mV-ra pontos (egy komoly multiméterrel ellenőrizve)

Szóval, aki ilyet vesz, készüljön az orálra.

Pedig a két műszerért kb. 5 ezret fizettem!

Sziaszok

vettem pm428 panelműszert, de nem kaptam hozzá magyar nyelvű leírást. Ha van fellelhető valahol annak örülnék.
Utána olvastam a fórumon, és mivel nem lehet egy tápra kötni a mérendővel,ezért lehet hogy 9V elemről kell működtetnem.
Ha tudtok segíteni a tizedespont, és a világítás bekötésével. Folyamatosan mennyi ideig működhet egy 9 v elemmel?

Ez a 438-asé, de szerintem ugyanaz....

Semelyik leírásban nem szerepel beépített világítás, a rajzon rajta van minden, utánanéztem ugyanaz a két műszer.

Sziasztok. Van nekem egy 7106-os IC-vel szerelt panelműszerem. LCD kijelzős, és amikopr rákapcsolom a 9 V-os elmre 37,8 V-ot mutat. A méréshatára 200V-ra van kalibrálva. A mérőoldalára nincs kapcsolva semmi, bár ha mérni szeretnék vele változatlanúl mutatja a 37?8V-ot.

Valakinek valami ötlete lenne?

Köszi a segítséget

Szivesen!

Sziasztok

megépítettem a 2 panelműszerrel a puffer hőmérőt /alul középen mér/ nem kellet hozzá külön tápokat készíteni,
egy 9V stabil táppal szépen működik mindkettő.

Hali!
Külön táp abban az esetben szükséges, ha a mérendő feszültség és a műszer tápja (--ja +-ja) egy tápról megy.
Példa, az elektromosomban 48V-ról 12-v-os táppal leosztva az akkufesz mérése elhúzta és ki is nyírta, ugyanis a műszer mérőpontjai középtápfeszültségen vannak (12V esetén 6V-on) vagy legalábbis középfeszültséghez közelítő referenciafeszültségen. Erre azért figyelj.
Üdv: Frici

Köszi értem mire gondolsz. Ez itt nekem jól működik.

Még egyszer köszi a segítséget.

Örvendtem!

Sziasztok!

Beszereztem egy pár PM-438 panelműszert. Szimpla 8-12V-ot kér táp gyanánt és ugye problémát okoz, hogy a tápfesze, és a mérendő kör galvanikusan elszigetelt kell legyen egymástól, sőtt még több műszert egy tápról üzemeltetni se jó.

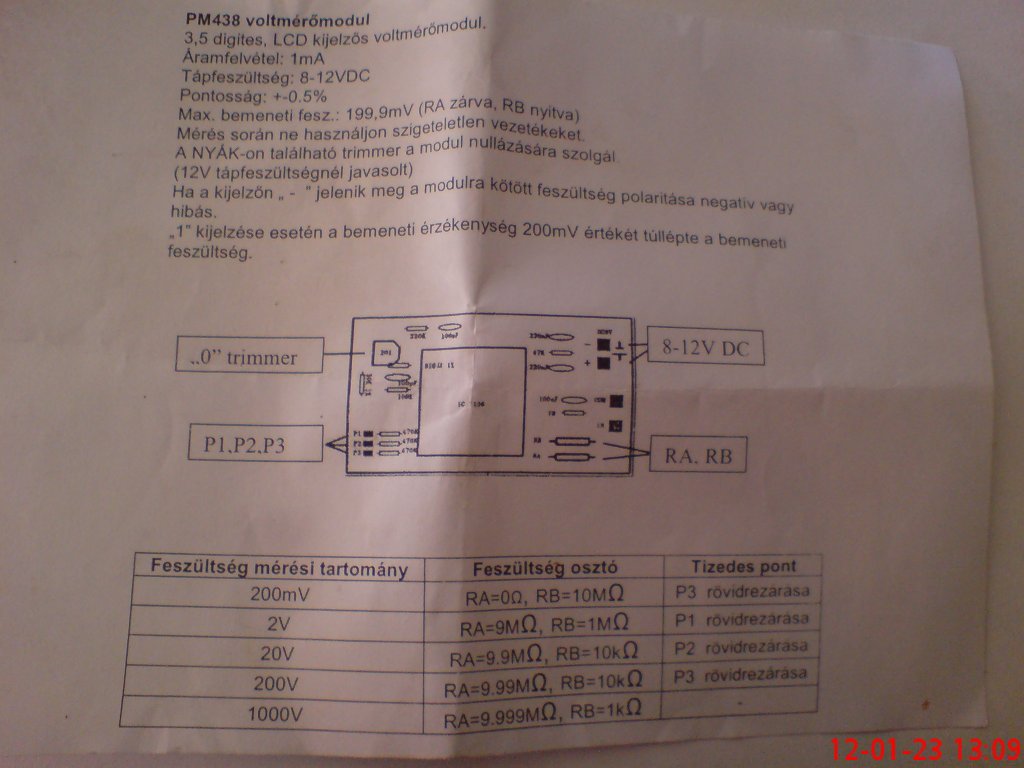

Találtam egy cikkett (Rádiótechnika 2010/5 238.oldal) ahol erre a problémára kínálnak megoldást, egy kis átalakítással a műszer szimmetrikus +5,-5 táplálásúvá alakítható át (csatolva a cikk).
Kérdésem az lenne, hogy valaki elvégezte-e már ezt a beavatkozást, ha igen akkor mik a tapasztalatok.
Továbbá a képen az alkatrész oldali vágás és összekötés, hogy mit mivel, számomra nem teljesen egyértelmű (talán egy jobb kép segíthetne, ha valakinek van).

Köszönettel: metabo123

Azt hiszem nekem is ekkora érték körül mutatott mikor az egyik műveleti erősítő beadta a "kulcsot" benne...

Sziasztok!

Segítségeteket szeretném kérni az alább részletezett probléma okának felderítésében, kiszűrésében.

Beépítettem a labortápomba két db PM-438 panelműszert (egy a feszültség, egy az áram mérésére). Megtáplálásukról egy kis trafó gondoskodik, amin egymástól galvanikusan elszigetelt különálló tekercsek vannak a műszereknek. Mindkét műszer tápját stabilizáltam (78L09+ 100nF szűrőkondik)
A problémám a következő:
- Ha terheletlen a labortáp a feszmérő mutatja a beállított feszültség értéket, az árammérő pedig -ugyebár terheletlen- nullát. Stabil a kijelzés, nem ugrálnak a számok. Ugyanez a helyzet néhány 10 mA terhelés mellett is.
- ha leterhelem a tápot a kijelzőn a helyes érték kb.: 2 másodpercenként elugrál véletlen szerű értékeket mutatva, majd visszaáll a helyes érték kijelzésére, és így tovább (Az ?A? is és a ?V? is).
- ha elemről táplálom valamelyik műszert, akkor a jelenség azon a műszeren nem tapasztalható, de a másik továbbra is csinálja.

Megoldás lehetne, hogy elemeket használok, de a rendszert nem így terveztem, ráadásul a labortápom szimmetrikus így a másik oldalon is van két műszer, hasonló okból. Ebből kifolyólag négy elem kellene, továbbá, ha a táp ki van kapcsolva az elemeket is le kellene választani a műszerekről, ami négyáramkörös kapcsolót igényelne, vagy relé?.. és ez nem elegáns és az előlapon sincs már hely számára.

Esetleg ötlet, hogyan szüntessem meg a problémát??

Köszönettel: Metabo123

Szia!
A tápegység és a műszerek tápfeszültségei rendesen puffereltek és szűrtek?

Szia!
Véleményem szerint igen. A táp puffere 10.000uF.
A műszerek tápjában lévő puffer 330µF (de próbáltam 1.000µF-al is). Szűrőkondinak 220nF az IC elött, 100nF az IC után. Az IC után eredetileg nem raktam nagyobb értékű kondit, de utólag egy 100µF-ot csak bepróbáltam közvetlenül már a műszernél, de az sem segített. Nagyobb értékűt nem mertem tenni a 100µF-nál, nehogy a stab IC-t hazavágja bekapcskor.

Üdv:Metabo

Szia metabo123!

A megoldás a problémádra egyszerű, én is ugyanebben a cipőben jártam. A műszer hátulján, GND és Test pont közé forrasz be 100 nF kondenzátort és minden tökéletesen fog működni.

Üdv.: benics

Szia benics!

Már azt hittem nem kapok senkitől választ a problémámra! Köszi.

De egy kicsit pontosítsuk a dolgot:
Mit értel "Test pont" alatt? A Labortáp, vagy a készülékház testpontját?
Tehát pontosan hová is kössem a 100nF kondit? A műszer GND-je világos.

Mégegyszer köszi és Üdv: metabo123

Szia metabo123!

A panelműszer GND és a panelműszer táp negatív pontja közé a műszerre közvetlenül.

Üdv.: Laci

Szia Laci

Hazaértem első dolgom lesz kipróbálni. Remélem nekem is megoldja a problémám (csak emiatt nem tudtam még véglegesen összeszerelni a tápot)

Köszi és Szia:
metabo

IGEN !

Ez a megoldás! A probléma megszünt.

Hálás köszönet

És mégegyszer köszi!

metabo123

Szia metabo123!

Örülök hogy sikereid vannak és jó lett a tápegységed.

Üdv:. Laci

Sziasztok.
Vettem én is egy ilyen PM438 alapműszert az akkumulátor töltőmbe V/A mérésére esetleg tudnátok segíteni hogyan kössem be úgy a modult hogy a V/A átkapcsolásánál a tizedes pontot is helyesen kapcsolja át a kapcsoló?

20V/2A a méréshatára
