Ide írok mert máshol nem kaptam választ. Van egy siemens CV65-ből kijelzőm. Ami megegyezik a c 65 ével. Valami kapcsolást küldene valaki mert én nem találtam hogy hogy kell bekötni. Az LCD hátúján csak ennyi van "LM15SGFNZ15". Úgy meg lehet oldani hogy ne keljen pic.
A választ élőrre is köszi.

Szia
Csatoltam a C65 gyári bekötését.
"Úgy meg lehet oldani hogy ne keljen pic"
Persze, ha a fiókodban marad, akkor nem kell...
De mire akarod használni?
Mert ha csak van egy LCD-d, és kezdeni akarsz vele valamit, az kevés motiváció a megtanulására.

Szia
Az lenne a kérdésem hogy mire lehet használni. Mert elég kezdő vagyok a témában de gyorsan tanulok. És a motiváció elég lessz hidd el . Én arra gondoltam hogy USB vagy soros porton keresztül kellene bekötni ja és kell neki külön táp vagy majd a PC-ről kapja.

Soroson nincs táp.
USB-n van 5V
Ok, de ha a gépre kötötted, és meg is jelenik valami amit szeretnél, utánna hogyan tovább?

Hát igen ez jó kérdés. Equalizert lehet pic nélkül csinálni vagy órát. Vagy valami hasonlót. És valami program kell hozzá mert nekem van egy. A neve "lcdhype06" ezzel talán lehetne vezérelni.

Hát persze! Csinálhatod AVR-rel vagy Intel Atom-mal is!

aha szóval nem lehet elég lett volna ennyit írni. Akkor egy kicsit szüneteltetem a dolgot amíg kitalálom hogy mit akarok belölle csinálni

Sziasztok! Adatlapot keresnék a következő LCD-hez: LSU4Y4021A ( lábkiosztás már van, a vezérlési parancsok érdekelnének )
A google nem akar segíteni Ha valakinek mégis sikerül valahol rálelni, akkor vendégem egy sörre

Sajnos csak EZT találtam!
Ebben a készülékben az általad írt típusú mátrix kijelző van! Ha viszont leírnád a lábkiosztást, meg tudnám mondani, hogy Hitachi kompatibilis-e!

Ez az LCD se nem színes se nem PICes...
A múlt században használtak ilyet a mobilokba.
A datasheetben ott a lábkiosztás is.
SPI buszos lesz. És nincs hozzá adatlap.
Az LCDn is sok a fix grafika.
Szerintem jobban jársz egy Nokia3110/3310/5110 LCD-vel.
Egyszerűbb, ismert, full grafikus monocrom.
De a színes se nehezebb.

mammut: köszönöm a választ, pontosan abból a készülékből van a kijelző

pici: azért írtam ide, mert itt találtam a legértelmesebb hozzászólásokat

Egyénként ha fogtál volna már benefon telefont a kezedben, akkor nem írnál ilyeneket. A nokia sehol nem volt még, amikor már a benefonnak full grafikus kijelzős telefonja volt illuminátoros háttérvilágítással, játékokkal stb.

Cimbora, nem értem a kirohanásod
1, volt benefonom
2, nem írtam olyat, hogy a Benefon mint 450 tel. rossz lett volna, csak azt, hogy a múltszázadban használták (azaz 2000 előtt!!!) de már nem lehet. Ellenben Nokiát igen
3, Én az LCD-kről beszéltem csak, abból a Nokiaával jobban járnál, még segíteni is tudok... de benefonos LCD-vel szívni fox!

Üdvözletem mindenkinek! Olvasgattam az LCD témákat és nagyon érdekesnek tartom. Volna nekem is egy kérdésem, lehet, hogy marhaság, de azért megkérdezem, hátha másnak is megmozgatja a fantáziáját. Van egy régi LCD-m 486-os compaq laptopban volt, színes, model: HLD0912-023010 van hozzá lábkiosztásom is, de más nincs.

Meglehetne oldani olyan csatlakozást, hogy szabványos SVGA vagy esetleg hagyományos videó jel vagy a pc videokártyán lévő DVI kimenetét rákötni valahogy?

Sajnos a meghajtó áramkörök nélkül esélytelen!
A belső meghajtó áramkörökkel esetleg valamelyik IC-re rá lehetne csatlakozni szabványos protokollal, ha tud ilyet a meghajtó.
Nekem egy BMW X5-ös kijelzője volt így, arra egy külső, a kijelző panelen levő IC-vel kommunikáló meghajtóval lehetett RGB jeleket küldeni az LCD-nek, de nem volt kedvem játszani vele, így abbamardt ez a dolog.
Ha meg vannak hozzá a külső áramkörök, akkor megoldható. Érdemes az adatlapokat megkeresni hozzájuk az elinduláshoz.

hello mindenki!
először is grat mindenkinek, aki sikereket ért már el lcd-ben, különösen picinek, amit azt hiszem, h nem kell magyarázni grandiózus!

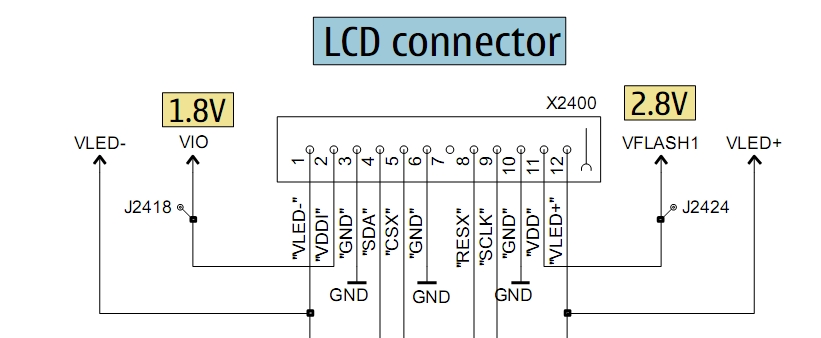

a kérdésem az lenne, h ebben a threadben ez a link szerepel (nokia 6020 tft, 128x128):
http://www.hobbielektronika.hu/forum/files/cb/cb68e1149cb0585bc7ded...5a.jpg
máshol meg ez:
http://www.nokia-tuning.net/index.php?s=pinout_display10
melyiknek hihetek és igaz-e a 3.3v-os feszültség, v ez a 2.8-as a jó?

Szia

Ha Nokia6020-as kijelződ van, akkor az első link a jó, a 12 lábú.
A 10 lábas megoldás az 6100 lesz.
De egyszerű, számold meg hány kivezetése van az LCD-dnek.
Ennek 2,8 és 1,8 V kell!
Valamennyire toleráns a 3,3V-ra.
Ha megtudod oldani a 2,8V/1,8V-t akkor használd azt, stabilabb, ha nem, akkor mehet a 3,3V de tegyél elé 1 és 2 db egyenirányító diódát, így lesz meg a tápfesz.

köszi pici, megszámoltam ( ), 12...
most akkor már ebben sem vagyok biztos, h ez 6020-as nokiához jó:
http://www.nokia-tuning.net/index.php?s=pinout_cam13
erről (nokia 6020 kamera) nincs esetleg valami leírásotok, mert semmi értelmeset nem találtam, csak annyit, amit írtatok, h nem 1xű programozni.

Nem találod a nagybetűket!

Mi a száma?
485... -el kezdődik

nem tudtam, h kell, általában nem használok (szinte sehol - fölöslegesnek érzem ). elleneben helyesen írok bocsi, ha nagyon zavaró, akkor elkezdem használni..

pici, ezen semmilyen számot nem látok, csináltam - nagyon rossz minőségű - fotót, amin érzékelhető a mérete. alul végig érintkezők, felül műanyag burkolat+lencse, közte 2mm vastag ic. esetleg a fémházon lehet vmi, amiből kikapartam?
közben meg gondolkodtam is, ha kb fél méterre akarom elvinni belőle a jelet, nem fog megakadni (interferencia, zajok, stb.)? (olvastam vhol, h gyors adat jön belőle, az meg nem érzi túl jól magát hosszú dróton)

Igen az, és itt még szabály is(nem csak itt, de itt meg van követelve elvileg). Egyébként nem írsz helyesen, ha kisbetűvel kezdesz egy mondatot(eleve kizáró ok). Felesleges? Érdekes megcsúfolása a magyar nyelvnek... Engem nagyon zavar, úgy látom a moderátorokat nem. Majd engem biztosan lehordanak, hogy mit offolok itt, de legfeljebb majd én megyek el innen, mert ez az igénytelenség engem egyre jobban zavar.

Nem a nyelv, hanem az írás megcsúfolása, egyébként igazad van és elnézést, ha felzaklattalak vele. A beszédben nem használunk ilyet, emiatt érzem fölöslegesnek egy olyan szabály betartását, ami nem teszi érthetetlenné az olvasást. Azt mondod, h nem elég tagolt így? Ott vannak az írásjelek, bőven megteszi az sztem. Ellenben az a betűszín, ami használsz, az kissé olvas6atlan, legalábbis nálam lcd-n.. Bocsánat az offért (széééép magyar szóóóó *lol*), azt hiszem ezeket privátban kellene.

No, látod, 1-2 szép szóval jobb belátásra lehet téged is bírni, és így mindenki szívesebben is fog segíteni neked.

Ennek örömére a mai nap folyamán ezeket a beszélgetéseket "törlöm" a rendszerből.

A találkozóra kivittem pár bemutató cuccot.
Többen kérdezték, akik hallották, hogy milyen is ez.
Most felrakok egy video linket.

Színes videolejátszó AVR procival.

XMega procival és 4 bites SD olvasással 25 fps lenne

Hali

Ez bazijó. Avit játszatod le vele, vagy milyen formátumban megy a film? Mennyi fér a kártyára? Mekkora az lcd mérete?

Szia
Nem avi, azt a kontroller nem tudná dekodolni.
Sima ömlesztett RGB565 képek sorozata, mint a BMP képek.
1 kártya (1g) kb 1 óra. Persze függ felbontástól színmélységtől.
LCD: 240x160

Ez pazar! Mit tud 1 ilyen AVR proci még? A végén még kedvet kapok hozzájuk
Közben felgyűlt 1 másik 6020-as kamcsi, befotóztam a talpát és látszanak számok, persze erre sem találtam semmit. Természetesen nem 485-tel kezdődik... Szted lehet kezdeni valamit ezzel? (tiltott a "vmit" szó )

Nagy okosság az internet
CLE9014-01E a kamera típusa, de manual az sehol. Lehet, h csak nem tudok eleget mandarinul?

Hello Everyone!

I am sorry for English (don't know Hungarian, and don't ask how did I manage to read all this forum ).

I have seen that "pici" managed to make use of BlackBerry 8300 disply (11059-001/004).

My BB have been damaged and the display backlight doesn't work at all. I need to find out if it is a problem with display or mainboard. I tried everything to find a pinout of that display but without success. When I saw tricks you do, I realised you had to know the pinout (!)

Could someone be so kind and post the pinout or send it via e-mail please? Pici, would you? Please

Thanak you all in advance,
Cheers!
