Sziasztok!
Csak most kezdtem el követni az oldalt, ezért elnézést kérek ha már valaki kérdezett ilyesmit. A kérdésem az lenne, hogy egy 12 voltos motordudából hogy tudok szakaszosan megszólaló riasztok készíteni? A duda ellátása 12 voltos adapter lesz, az lenne a kérdés milyen tranzisztorok, ha jól tudom két darab és milyen ellenállás valamint kondenzátorra lesz szükségem, valamint hogy nézne ki a kapcsolási rajz. Van egy 380 voltos régi mikrokapcsoló, ajtónyitásra kéne riasztania... A válaszokat és a kapcsolási rajzokat előre is köszönöm
Sziasztok,
Volt egy régebbi ATX-es PC tápom a következőt találtam benne: a hálózati feszültség egy transzformátorba megy bele, a transzformátor kimenetén 1-1 kondi, aminek egyik része a kimenetre a másik földre van kötve. Kimeneten 220V AC van, és ez megy tovább a táp "rendes" nyákjához, ez így minden előtt van. A kérdésem hogy mi akar ez lenni, és mi célt szolgál? tippem van, de inkább kérdezek, biztos ami tuti. Előre is köszönöm. A hozzászólás módosítva: Ápr 14, 2013
Szia!
Az nem trafó, hanem tekercs és a fázisszög korrekció miatt van ott. Bővebben: Link
Sziasztok!

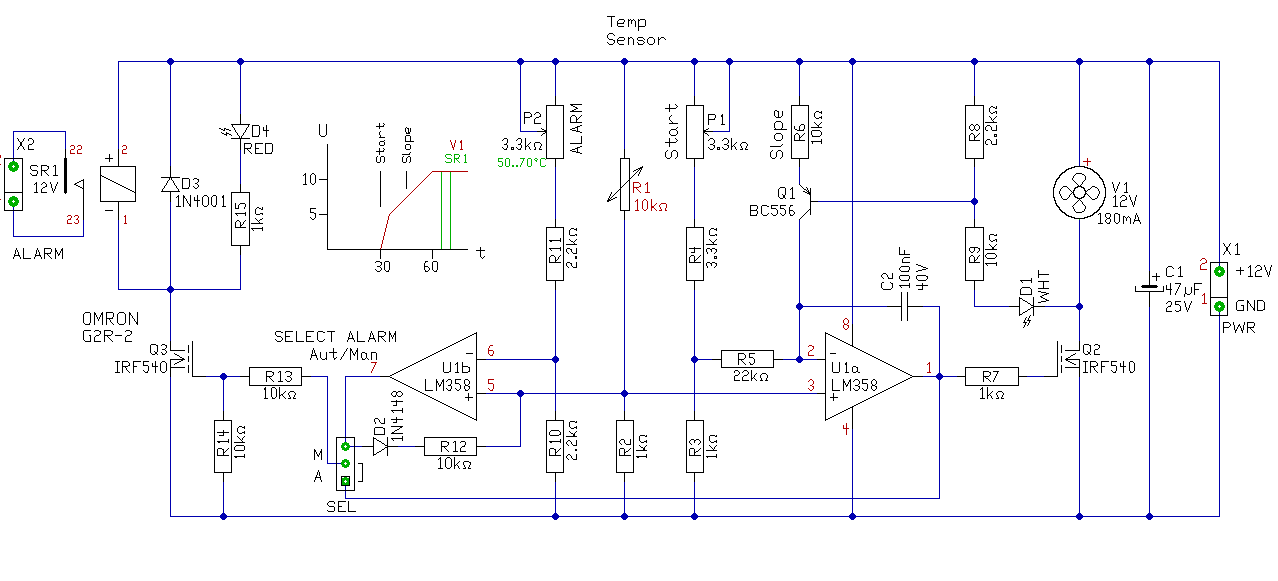

Egy egyszerű fesz. méréssel kapcsolatos kérdésem lenne. Adott EZ a kapcsolás és mellé egy 3 vezetékes panelműszer, ahol ugye föld/táp/bemenet van. A problémám, hogy nem tudom hova kötni a bemenetet, hogy a ventire jutó feszt mérje. Mivel lehetne ezt megoldani? Próbáltam tranyóval, műveletivel is de nem sikerült. Pontosan ugyan azt az értéket szeretném látni, mint amit a venti kap.
Szép estét minden fórumozónak!
Szeretném a hozzáértők tanácsát kérni. Van nekem néhány Kínai "jó minőségű" 1-ledes, solar cell-es kerti lámpám. Ezeket szeretném úgy megoldani, ha lehetséges, hogy rakok bele még 1db aaa-elemet, miközben az egyik kisül, addig a másik töltődik a celláról. Megoldható lenne ez? Esetleg valaki tudna nekem ehhez egy rajzot, "skiccet"? Köszönöm előre is! A hozzászólás módosítva: Ápr 15, 2013
Nem tudom mire gondolsz. Amíg az egyik akkucella kisül, vagyis világít a LED, sötét van, tehát a napelem cella nem fog tudni tölteni semmit. Ha világos van, akkor meg tölti az akkucellát, akárhány is van, a LED nem világít, tehát kisütés sincs. Ha jól megnézed, van benne egy három, vagy négylábú tranzisztornak kinéző töltésvezérlő, ami elvégzi az átkapcsolást a töltés, és a kisütés között. Amíg a napelem cella feszültséget ad, addig tölti az akkut, amikor már nem, akkor az akkut a LED -re kapcsolja.
A problémád ott van, hogy a panelműszer a földhöz képest méri a feszültséget. Két dolgot tehetsz:
Az egyik, ha áttervezed a kapcsolást úgy, hogy a venti "alul" legyen, vagyis legalább az egyik kivezetése földön legyen, Ezt megoldhatod P FET es meghajtással, pozitív táptól lefelé, a kimenőjelet is valószínűleg invertálni kell. A másik megoldás, ha a panelmérőnek független tápot készítesz, és a földjét a FET drain -jére kötöd, és a mérőbemenetét a pozitív tápra.
Egyrészt köszönöm a választ, másrészt ennek hol tudnék pontosabban utána olvasni, mert a link amit írtál nem tiszta számomra.
Elsősorban magyarul olvasnék utánna, de ha nagyon nincs más az angollal is elvagyok.
Nem igazán csak a vasanyag tulajdonságainak az ismeretében. Teljesen más az induktivitás mormál dinamólemez esetében és más pl.-ul permalloy esetében. Más. Meg kell nézni egy mikrohullámú sütő trafóját. Ez rendesen túl van gerjesztve amit csak a menetszámokból és a vasmagkeresztmetszetből vissza lehet számolni. Ami "normál" vasnál menetszám X itt a fele. Ebből adódik, hogy feszített üzemmódban dolgozik. Nem véleletlenül melegedik még üresjáratban is rendesen.. Tehát az induktivításból csak úgy nem igazán lehet megmondani a gerjesztés nagyságát. Erre vannak a trafó adatlapok ahol általában 50HZ-re minden paraméter meg van adva. A helyes gerjesztésnek egyébként a legnagyobb jelentősége a csöves erősítőknél alkalmazott kimenő transzformátor méretezésénél van. Helytelen illetve alulméretezett kimenők úgy is szólnak. Ezen itt a csöveknél a negatív visszacsatolás változtatása sem használ..
A hozzászólás módosítva: Ápr 15, 2013
Ezek a kis kondik csatolásmentesítés céljából vannak kitalálva. Na most ha nem közvetlenül a kivezetésnél van akkor már a hozzámenő "vezeték" induktivitása illetve ellenállása már benne van az áramkörben. Ennek a megoldásnak főleg nagyfrekvenciás alkalmazásokban van jelentősége. Helytelen elrendezésnél ezek gerjedések és más zavarforrások melegágyai lehetnek.
Tulajdonképpen semmi akadálya. Első az, hogy a "dinamó" az valójában egy váltóáramú generátor. Tehát a feszültséget egyenirányítani kell. Utána pufferkondi és bármilyen beállítható áramú áramgenerátor, hogy az akku életteartamát ne rövidítsük meg helytelen töltőárammal. Erre vonatkozóan meg mint diszkrét elemekkel mint akár stab IC-kel való megoldás sok helyen szerepel a neten..
Hogyan lehet ilyen lámpát csinálni?
Csak a világítás része érdekelne, az időzítés/ébresztés az nem, illetve kikapcsoláskor így halványuljon el. http://beth811.hubpages.com/hub/10-Best-Light-Alarm-Clocks
Dimmelni kell bármilyen világítótestet. Pl Led-et PWM szabályozással.
Hello.
"Nézzük meg belülről...: http://pcjc2.blogspot.hu/2011/02/no-user-servicable-parts-inside-philips.html
Sziasztok!
Valaki tudna nekem segiteni? Van egy AC fenyorgona kapcsolasom (240V) amit mellekeltem rajzon, de eleg alap, szoval villogni villog de nem az igazi! Nem lehetne extra szuroket belehelyezni amivel a szurok vagasait lehetne pontositani vagy szukiteni? Es igy tenylegesen az utemekre villogna?
Bocsanat, csatoltam egy masik fajlt amit mar meg is lehet nyitni!
Marmint a fenyorgonahoz(AC)
üdv nektek!
Azt szeretném kérdezni hogy mi az a felhúzó- , és sönt ellenállás? Mitől felhúzó? A sönt az talán azért sönt mert párhuzamosan van bekötve a felhúzó meg sorosan? köszönöm a választ. A hozzászólás módosítva: Ápr 16, 2013
A "felhúzó ellenállás" tipikus esete egy tranzisztor munkaellenállása. A tranzisztor kollektorát "húzza fel" a tápfeszültségre. Általában a nyitott kollektoros áramköröknek van szüksége felhúzó ellenállásra.
A sönt, az pedig párhuzamos áramkört jelent, lényegében áram osztást végez. Az áram megoszlik a sönt, és az azzal párhuzamos áramkör között, az ellenállásukkal fordított arányban. Mint egy folyó kanyarulatának átvágásánál. A víz zöme a kisebb ellenállású átvágáson folyik, míg kisebb része a nagyobb ellenállású eredeti kanyarulatban.
Tehát a lényeg az, hogy mikor az egyik akku üres állapotba került, átvált a kvázi feltöltött akkura.
Független attól, hogy süt-e a nap! Majd az üres akku töltődik. Esetleg 6-12-órás váltással váltsanak egymás közt. Ilyet lehet készíteni? Köszönöm!
De ez miért lenne jó? Ezek a lámpácskák úgy vannak megtervezve, hogy nappal még felhős időben is feltöltsék az akkumulátort és így egész éjjel elláthassák energiával a LED-et. Vagy valamilyen más célod van ezzel a lámpával?
Sziasztok!
Mi okozhat olyat egy mikrosütőben (Candy), hogy random szerűen néha forog a tányérja miközben melegítünk, néha meg nem? Találkozott már valaki ilyesmivel?
Szia!
Pucuka két megoldásához hozzátennék még egyet. Műveleti erősítővel megvalósított invertáló alapkapcsolás, de a nem invertáló bemenetre egy feszültségosztóval féltápfeszt kell kötni. (A mintapéldákban ott föld szokott lenni.) A bemenet a ventilátor alja, a kimenetről meg leveheted a ventilátoron eső feszültséget. Ehhez 4 egyforma ellenállás kell (mondjuk 10k), meg esetleg a visszacsatoló ellenállással párhuzamosan egy 100nF-os kondi. Az LM358 jó is erre, mert lemegy a kimenete a negatív tápfesz közelébe is. Bár érdemes megfontolni, hogy LM324-et használj, mert az pont 2 db LM358-at tartalmaz. A hozzászólás módosítva: Ápr 16, 2013
Lásd reluktancia motor. Ott van a kutya elásva.
Köszönöm a gyors választ!
Most kipróbáltam és üresen sem indul el, a tálca rendesen ül a háromszög alakú kis forgatón, ha kézzel megpróbálom csavarni, akkor érezni ellenállást, tehát a motorral kapcsolatban van. Egyéb tipp? Egyébként, tényleg sokat eszem
Egy alap kérdés: Ha ró=0,0175, l=40m, A=1,13mm2 Akkor a vezeték ellenállása 0,619 ohm? Remélem jól számoltam.
Hello!
Hülye kérdés... Kaptam javításra egy HQ Nedis NBT70W-a tápegységet, de a tulaj nem adta ide hozzá az ellenállást, amivel a kimenetet lehet szabályozni. Találomra nem szívesen tennék bele valamit, szóval keresek valakit, akinek ilyen van, és meg tudná mondani valamelyik kimeneti feszültséghez az ellenállás értékét, mert enélkül nem tudom kipróbálni... Kondicsere volt benne, az egyik pufer el volt durranva, de azon kívül nem tudom, mi baja lehet még. Köszi előre is! |
