Így van! Képet is rakjál fel.

Bocsi a te rajzodon valóban szupresszor van, az eredeti rajz szerint nem tudom hogy mi.
Mi alapján helyettesítetted be ezt a rajzjelet a tiedre ?
Pedig ez az áramkör engem is érdekelne.

Neki gázkisüléses cső volt ott, de mivel nem olyan fontos és ami azon átjönne, úgyis vinne mindent. Ezért gondoltam supressor-ra, de egy komolyabb/közelibb villámnál úgyis mindegy.
Az engem is érdekelne, mit jelent?

Sziasztok!
Valaki be tudná azonosítani a képen bejelölt alkatrészt típus szerint ?
Mi ez ?
Eredeli cikk

GDT, de a legkisebb is csak 75V-os, azért az nem valami nagy védelem, hogy átmegy a panelra 75 Voltocska. Leveleztem a sráccal ez ügyben és mondta, hogy elhagyható. Rakhatsz valami zénert is oda.

Hello! Rajzjel szerint ez egy gáztöltésű cső. Vagy is egy túlfeszültség levezető "Glimm lámpa" lesz.

Esetleg szikraköz. De a rajzjel szerint glimm.

Vajon milyen helyre és magasságra lehet ezt a kis dobozkát kitenni ha ez a védelem nincs benne, hogy ne bántsák az égiek ?

Leginkább a föld alá.. Az, hogy a villám hova fog lecsapni, valóban csak az égiek tudják. Mert számtalan kép is tanúskodik erről. De saját szememmel is láttam példátlan példákat. pld. a falon, a földtől 40cm-re elhelyezett ALU tokozottat kívánt meg. Pedig szinte bárhova becsaphatott volna. De egy erőművi főtrafó, mely körül 6m-es betonfal volt, és onnan még vagy 6 méteres villámhárítók és még is a trafó sarka volt számára a szimpatikus. Ki is gyulladt az olaj és le is kellett állni. De nem is kell hogy közvetlen belecsapjon, elég ha csak a közelébe csap le valahova, tök mindegy mi van benne. Már is cserélhetsz mindent..

Akkor ez a védelem ami itt benne van, jóformán semmit se ér ?
Kihagyható ?

Amúgy a srác, mint írta, a tetőtérbe rakta, de még nem panaszkodott. Ha becsap a villám, nem ezt a dobozt fogod sajnálni.

Itt pld. egy 15V-os zénernek több értelme van. Mert mire a Glimm begyújt, már több halott lesz.

Köszi, értem.

Mint írtam, azt mondta, hogy kihagyható. Egy kicsit szelektíven olvasol.

OK.
Minden világos.

De érdekes! Ez voltaképpen egy távtáplálás, ami egyetlen vezetéken tolja vissza a jelet dc-csatoltan? Jól latom?
Igen jópofa, el is mentem

Milyen sebességet tudhat ez a megoldás?

Nem tudok róla semmit, de valóban érdekes.
Gyári megoldás.
Táp fel, jel vissza egy kábelen.
Sebesség?- jó kérdés, de neki (szerzőnek) működik.
Ki fogom próbálni.

A DCF77 vevő modult tápláló egység, ami csak két vezetékes, azaz egy koaxiális kábelen megoldja a táplálást és a jelátvitelt is. A DCF jelet áram jellé konvertálja a kép felső részén látható áramkör. Ha a kiválasztott (negált vagy normál kimenet - az árbán A iil. B)(csak az egyiket szabad bekötni) magas, T1 lezár, csak a 78L05 és a vevő modul árama folyik. Amennyiben a kimenet alacsony, járulékos áram fog folyni a modul kimenete belé T1 bázisárama és az R1, LED - R2 ágakon.
A kép alján levő rész alakítja vissza az áram jelet feszültséggé. Ha R5 -on elég nagy áram folyik át, T2 nyit, T3 nyilt és a kimenet alacsony szint lesz. Ha túl kevés az áram, mindkét tranzisztor lezár. L1 zavarszűrési feladatot lát el.

Köszi, érthető.
A T3 BC182 kollektorát fel kell húzni 10 Kohm ellenállással +5V-ra.
A PIC bemenet elé itt is kell a Schmitt Trigger pl. (CD40106) ?

Hello! Nyilván kell felhúzó ellenállás. Schmitt Trigger nem kell, az van a PIC bemenetén is..

Igen.

Ha T3 a PIC közelében van, akkor nem kell a Schmitt Trigger.

Oké.
Köszi

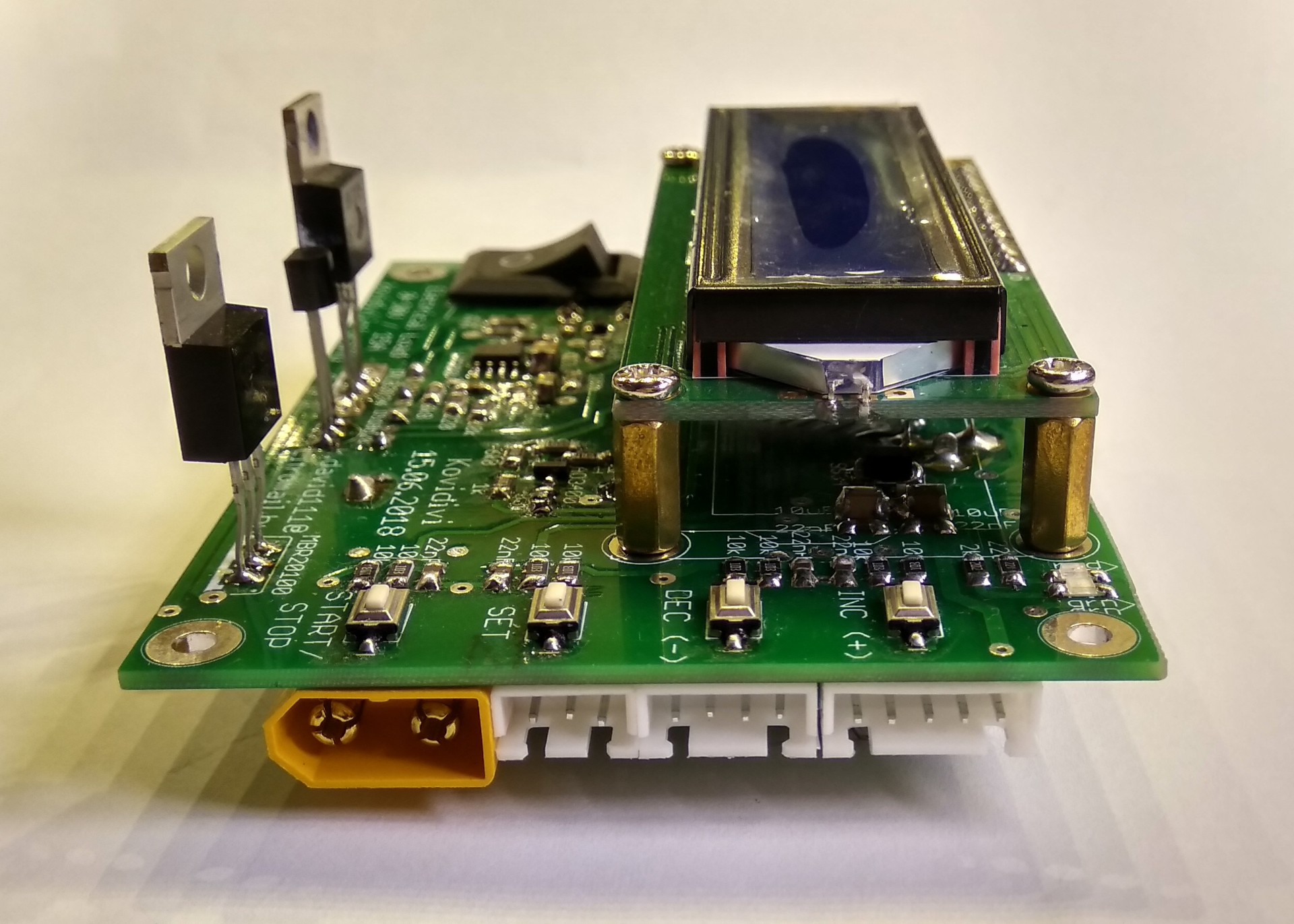

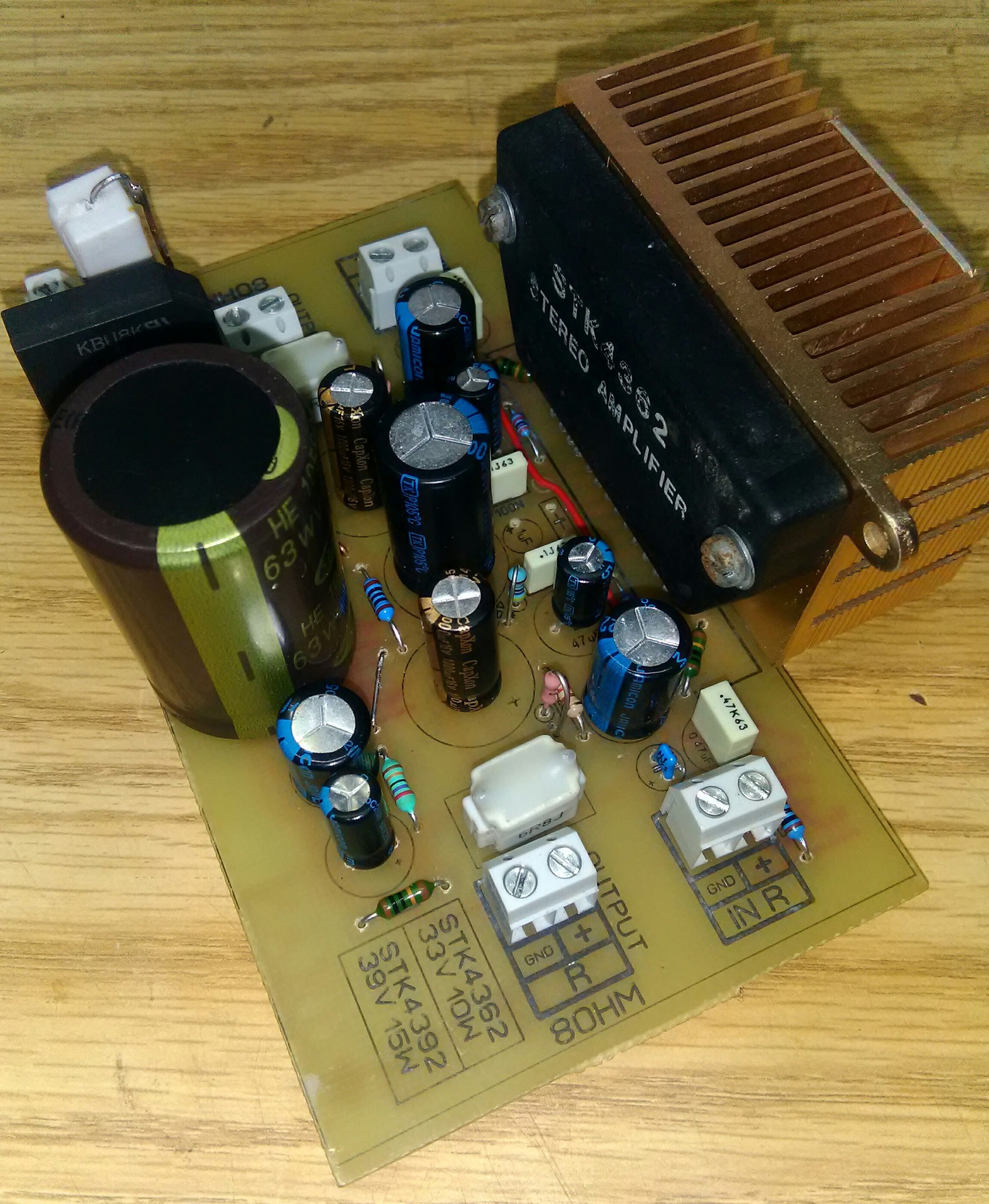

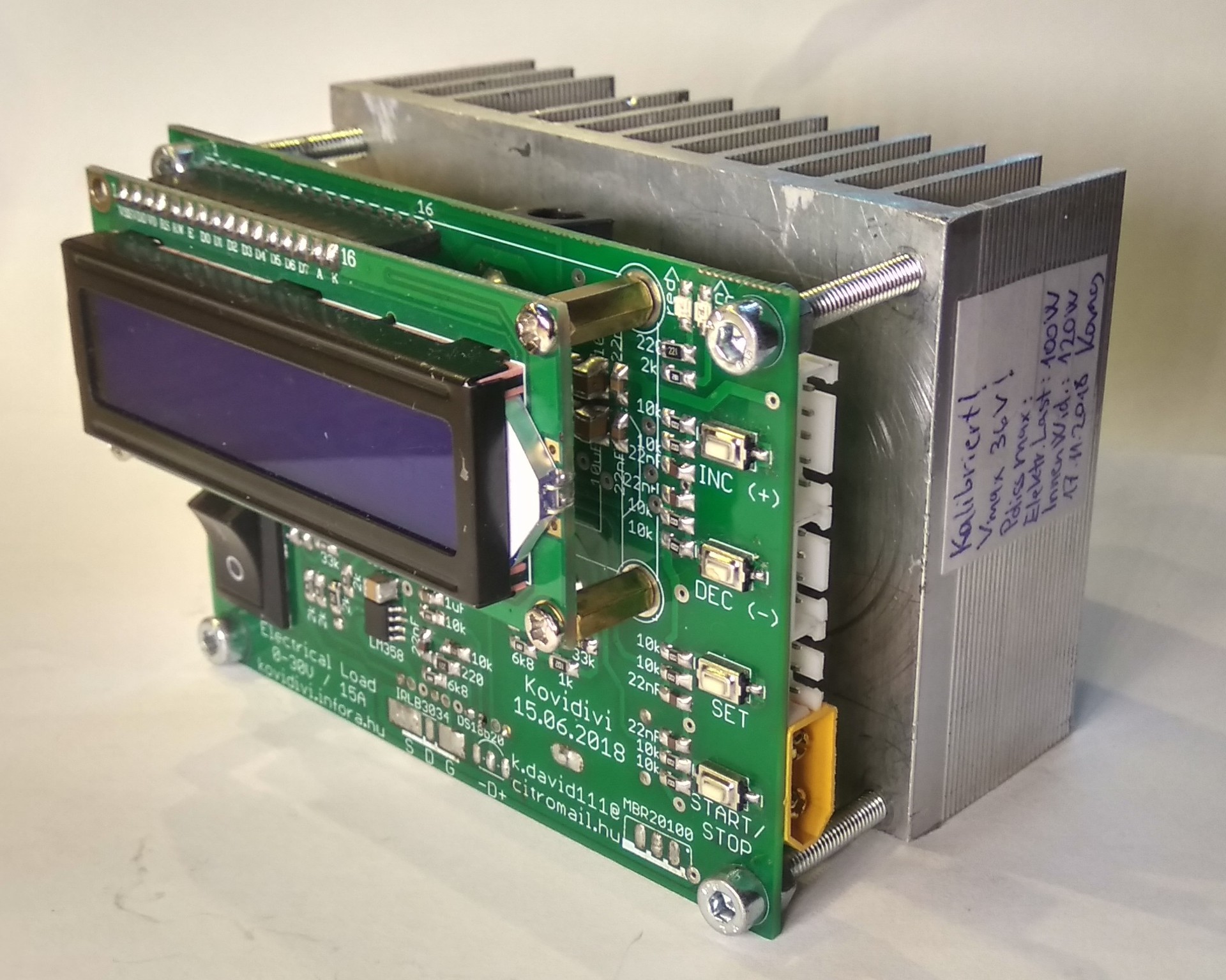

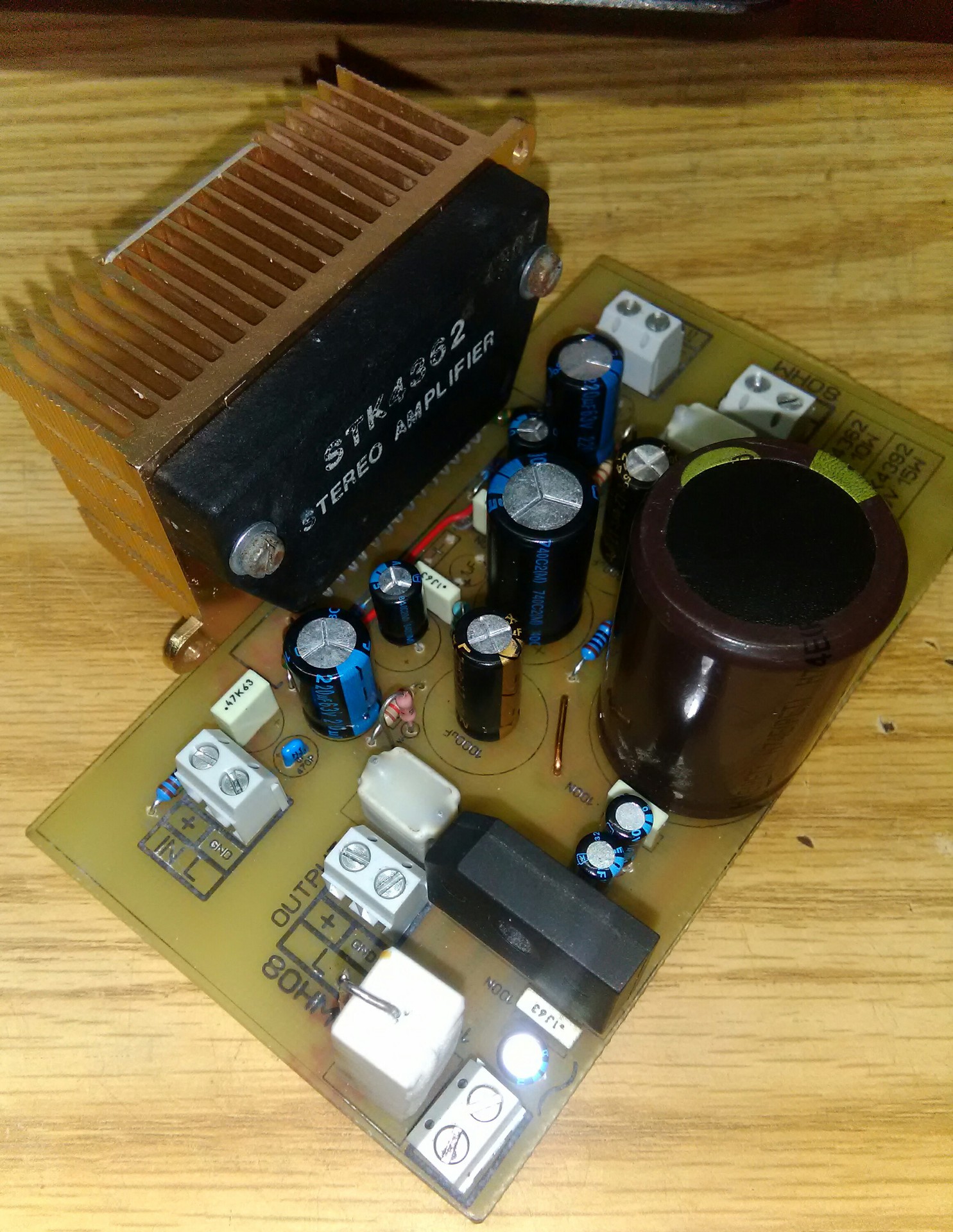

Üdv! összeszerkeztettem egy stk erősítőt ezúttal csillagpontosan! A legjelentősebb dolog az egészben hogy az ic eredeti sanyo!

Kérjük, hogy mindenki maradjon a téma címénél, és a részleteket az egyes szak-témákban szíveskedjék kitárgyalni!

Nahh, nem ússzátok meg. Felkértek, hogy csináljak egy távirányítót. Ki, ha én nem? Kérdeztem vissza flegmán, wc pucolás közben. Mindig megtalálnak valami hülyeséggel.
"Mami, neked mindig sikerül!" tartja a reklám. De nekem most sem, ugyanis nem működik ez sem.
Ennek a távirányítónak egy jól megírt program lenne a lelke, de ez lelketlen.
Alkalmazási terület: növényházi ablaknyitány, gengszterészeti autóaláhelyezett meglepinek a távpukkancsa, mert jobb adni, mint kapni (még jó, hogy nincsen benne hex).
Mivel adóvevő modul, lehetne 10 emeletesben egymásközt ingyen sms-ezni.

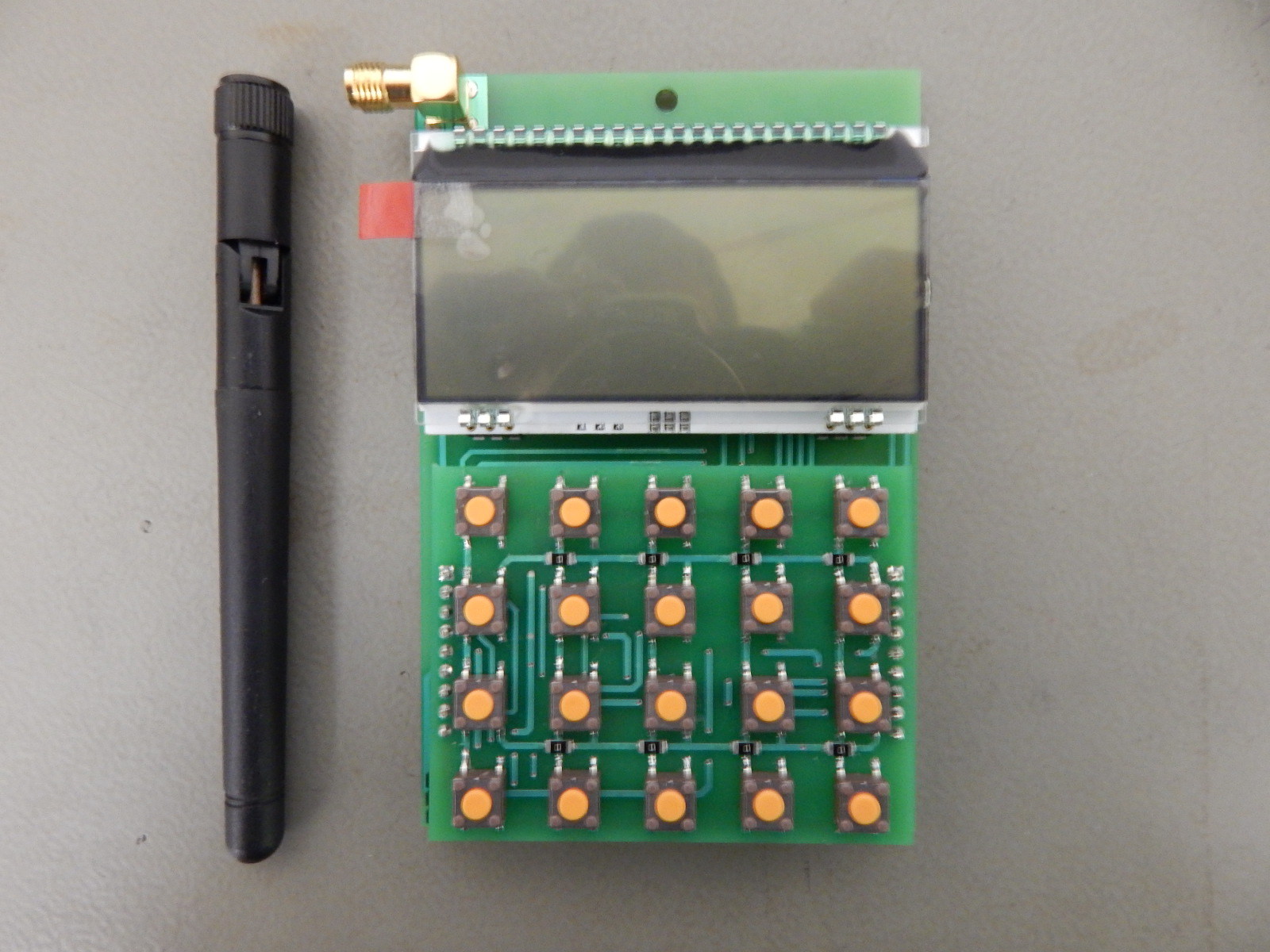

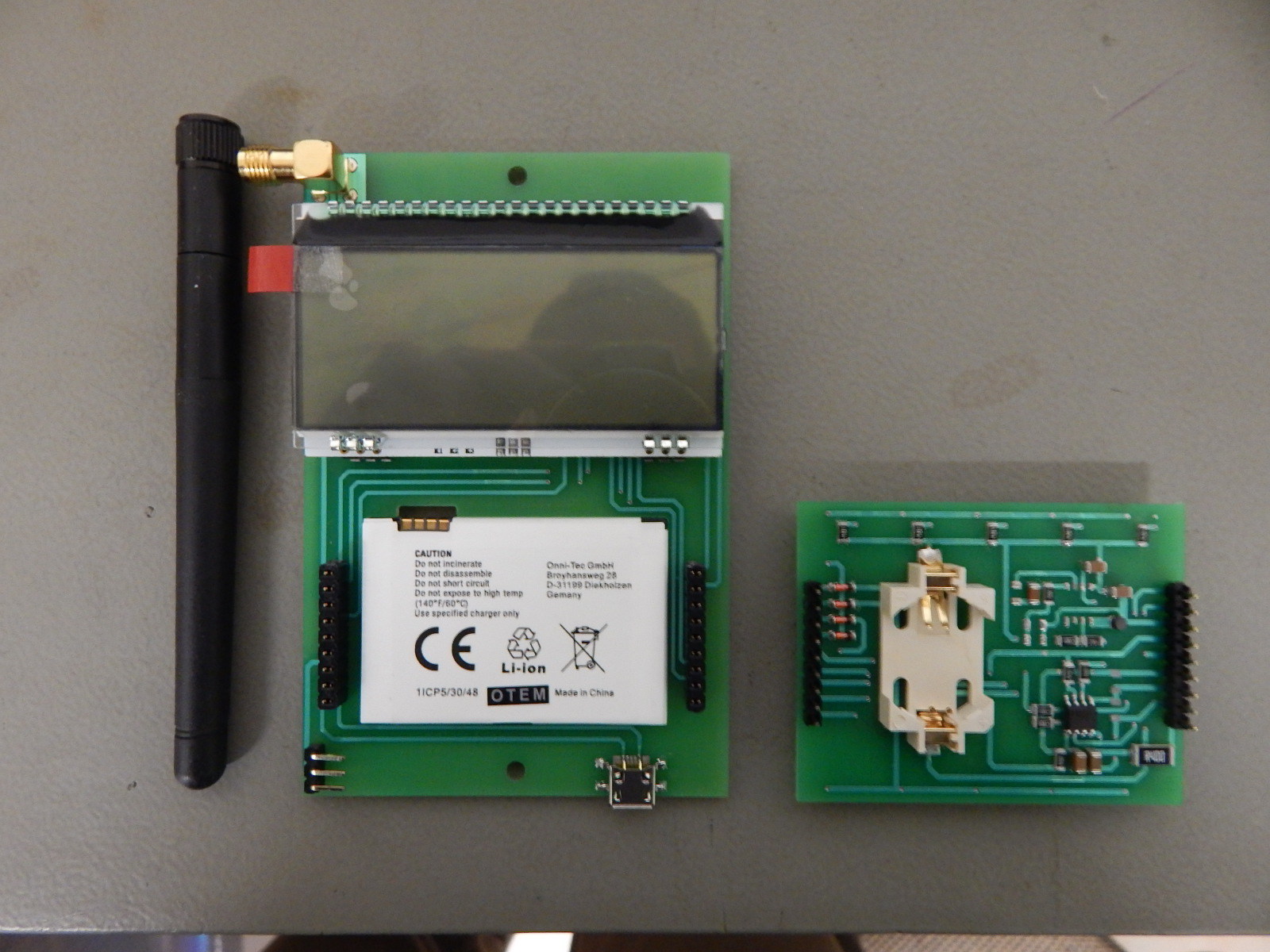

Szeretem a pofás dolgokat, ez is az. Múltkor kaptam is egy pofást, na azt annyira nem szerettem. Le is esett az állam. Mi van hát benne? Egy csomó pénz, egy csúnyácska akksi, eadogm 4x20 kijelző, tp4056 (köszönöm HEstore),ds3231, mic4950 (most nem lehet kapni, nem is raktam bele),18f26k20 (köszönöm hp41c-nek), rfm69cw, mikroUSB a töltésnek, síp. A vevővel még küzdöm. Néhány kép, elrettentésül a képteleneknek és rajz a térképészeknek. Ha lemaradt valami, képzeljétek oda. Üljön össze a savazóbizottság. De megyek is, mert van még pár wc.....

Mek-mek, mondja az öreg kecske. Szép munka, dicséri a készséget, de eszembe juttatja a fiatalságomat, annak ez irányú romantikáját, például Némó kapitány, stb. Szóval 13 évesen a ház folyósólyának két végén két kézibeszélővel és egy 4,5V-os elemmel telefonálgattunk olykor, aztán, mivel a törvények megengedték behúztam egy pvc-t két szint között, a padláson, a lifthófokon át, hogy ne lássák, hogy tudjunk bár mikor beszélni egymással. Csak az elem került pénzbe.
Nálam a személyes beszélgetés a nyerő, de a telefonon történő beszélgetést is jobbnak tartom a nyomkodós csevegésnél. Aki kerüli a személyes "eszmecseréket", észre sem veszi, hogy az agyában a beszédközpontban milyen változásokat okoz.
Ennek javítására, ha ajánlhatom előfizetési díj nélkül két ház között, alkalmilag, a fénytelefont (infra), mert mégis csak telefon. Azonban nem ismerem a jelenlegi jogi hátterét e dolognak.

Na igen, de ezt csak úgy viccből írtam. Valami kaput akarnak nyitogatni és egy szivattyúházat kapcsolgatni meg egy-két lámpát. Persze lehet kapni készen is, de így érdekesebb.

És ha elromlik a távkapcsi akkor minden irányíthatatlanná válik ?

Ez jó kérdés. Nálunk a gyári elektromos kaput kulccsal ki lehet akasztani, áramszünet esetére. A szivattyút kézzel is belehet kapcsolni, gondolom a lámpákat is. Adóvevő modul lévén, küld egy visszaigazolást, hogy végrehajtódott-e a be-kikapcsolás. Persze ez meghibásodás esetén mit sem ér. De mennyi az esélye a meghibásodásnak? A gyári 433MHz adók is meghibásodhatnak. A jumper-ekkel lehet címezni a vevőket. Lemaradt a billentyűzet és a vevő rajza (észre sem vettétek ). Lehetnek benne hibák, felhúzókra ügyeljetek. Az AC figyelőért köszönet Proli007-nek, a tápvizsgálatért Hp41c-nek. A következő projekt a gsm riasztó lesz.

Tetszik, csak két megjegyzésem lenne: én a sípot és a háttérfényt PWM képes kimenetre tettem volna, hátha jól jön, a 32k kimenet 3V-ra kötése remélem csak el van rajzolva.
