Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Vaterán, akitől vettem azt mondta gyárilag volt így a nyomtatóban, mert nem fért be másképp
![]() ![]()
Minden elismerésem :kalap:
Nagyon szép, rendezett... Gratula ![]()
Jol nez ki, szep munka
![]()

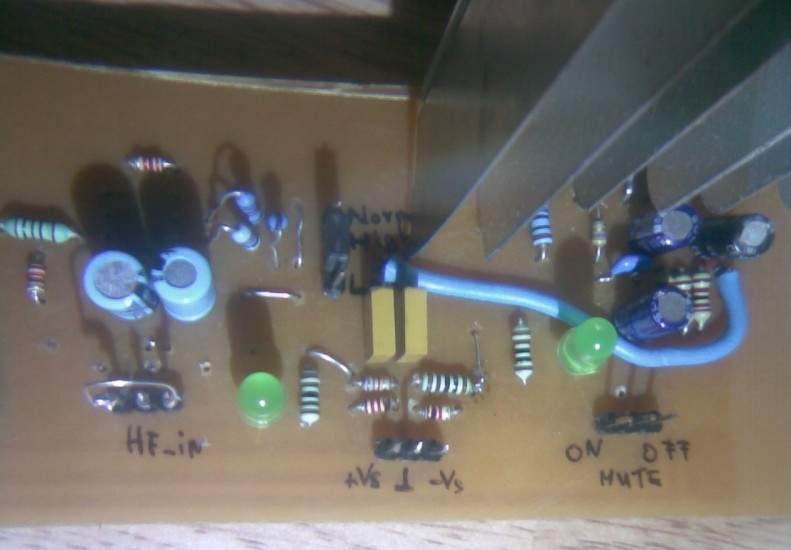

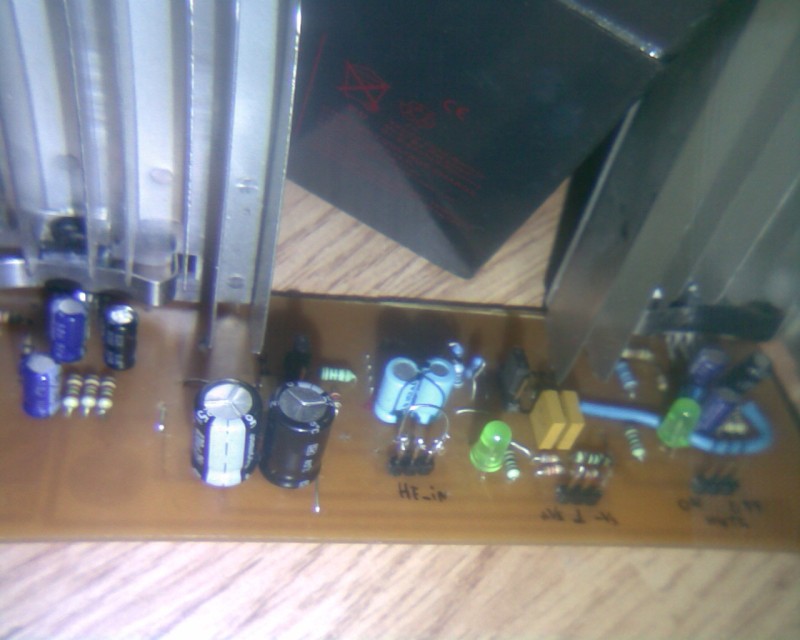

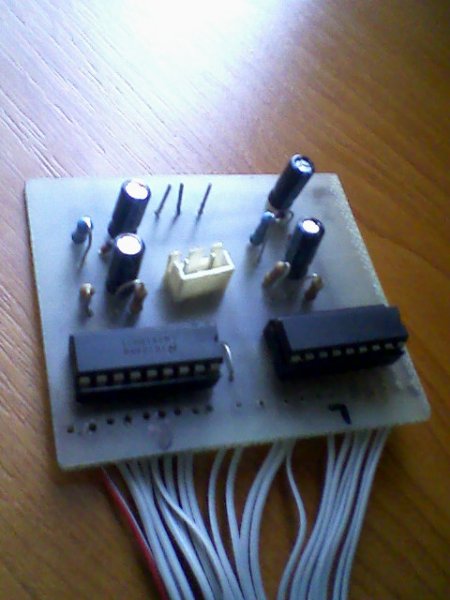

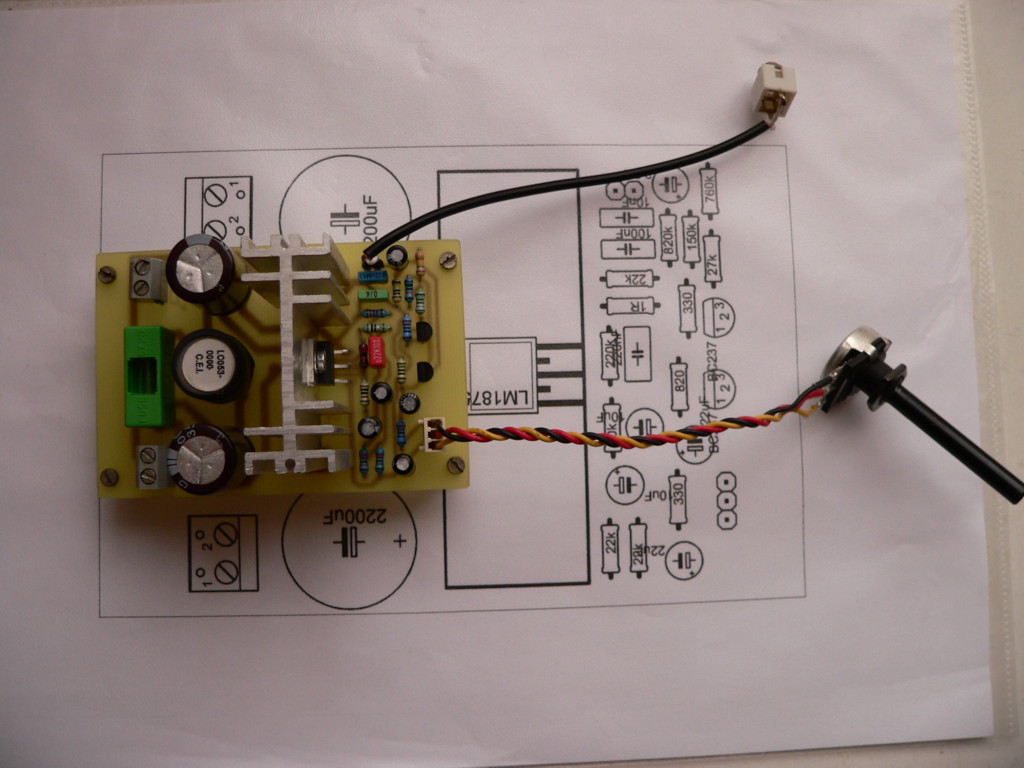

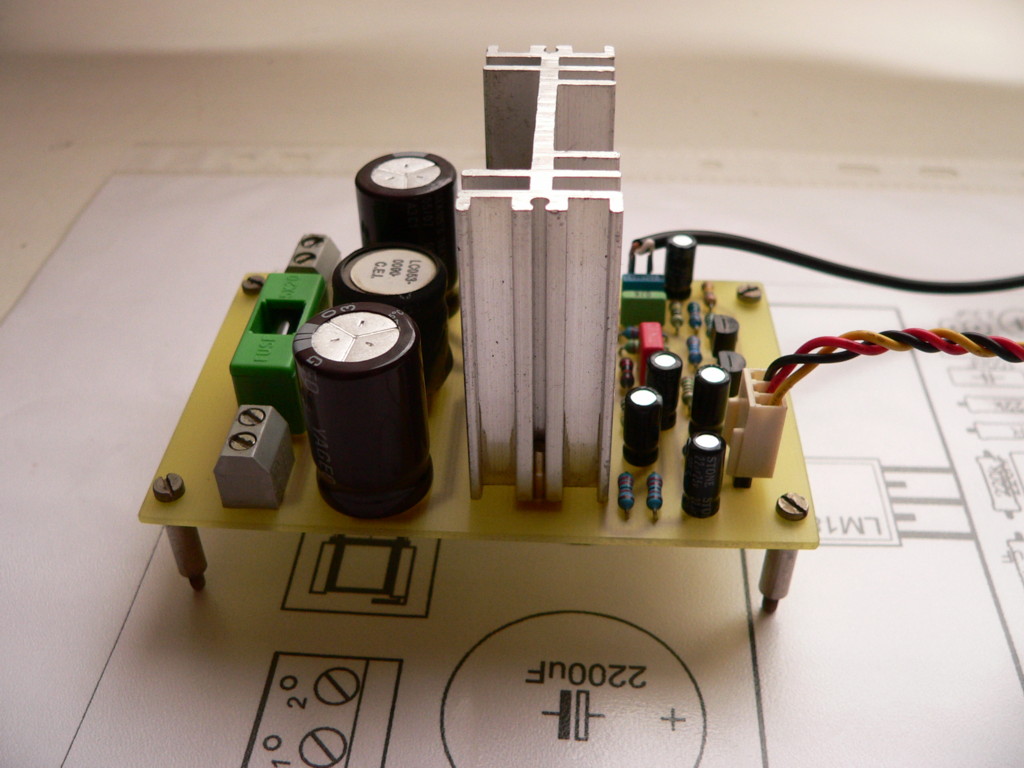

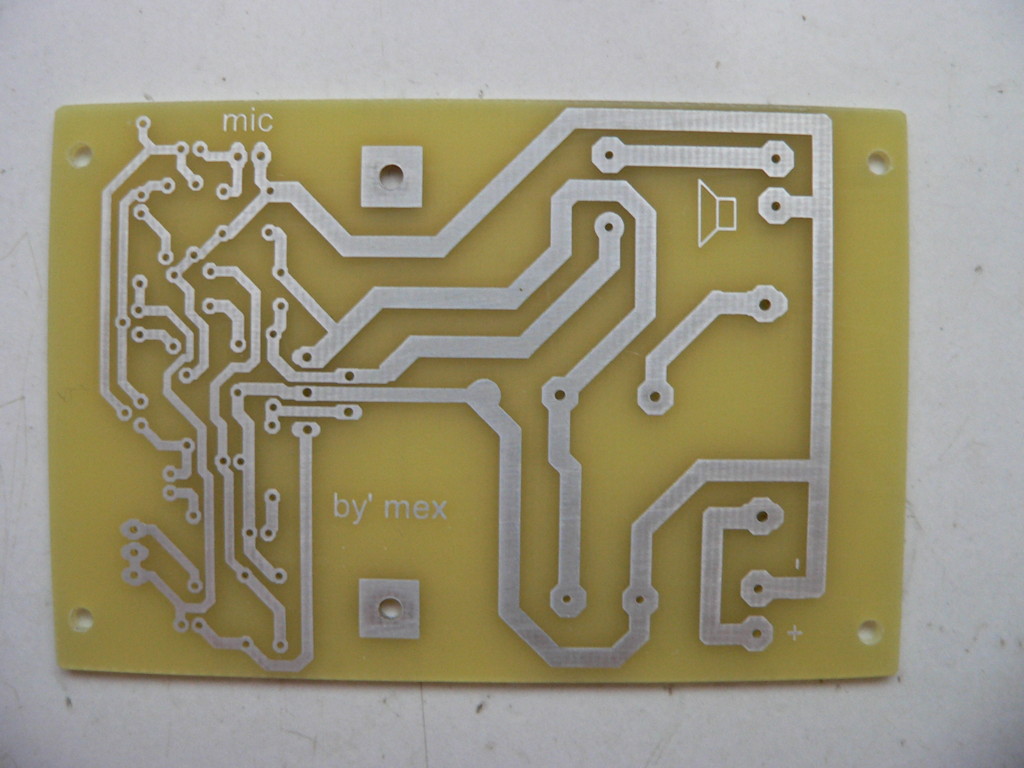

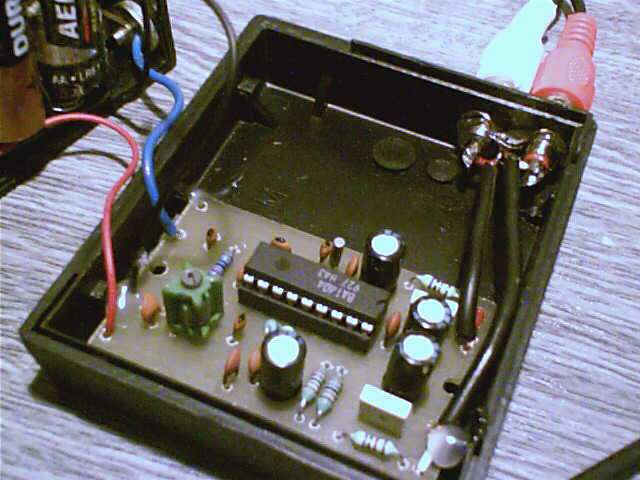

Egyik ismerősöm kérésére készitettem ezt a mikrofonerősitőt. Semmi extra,LM1875,+2db BC414.
Dinamikakompresszor nincs. Kérdeztem hová kell,de nagyon titokzatos,csak annyit mondott kocsiba kell ...(biztos csirkét akar árulni) ![]()
Sziasztok!

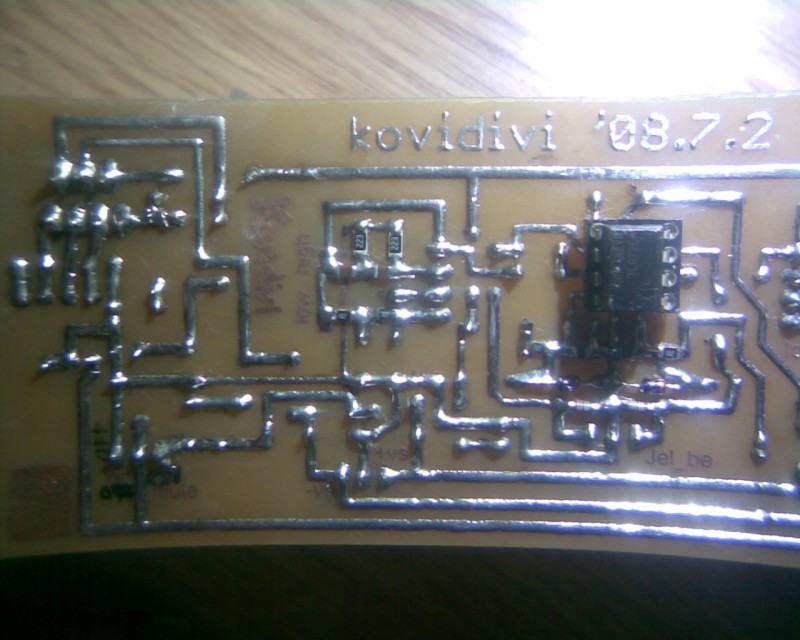

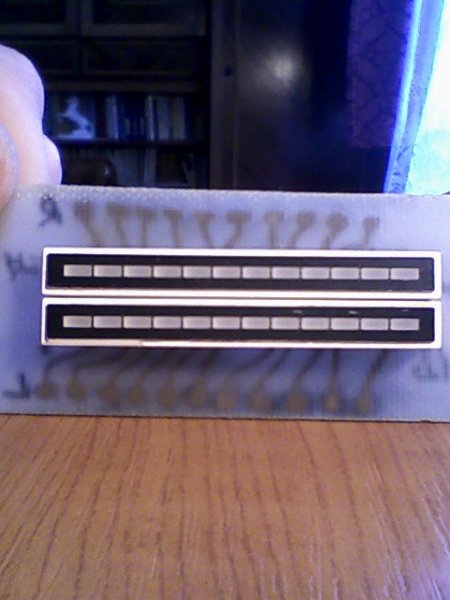

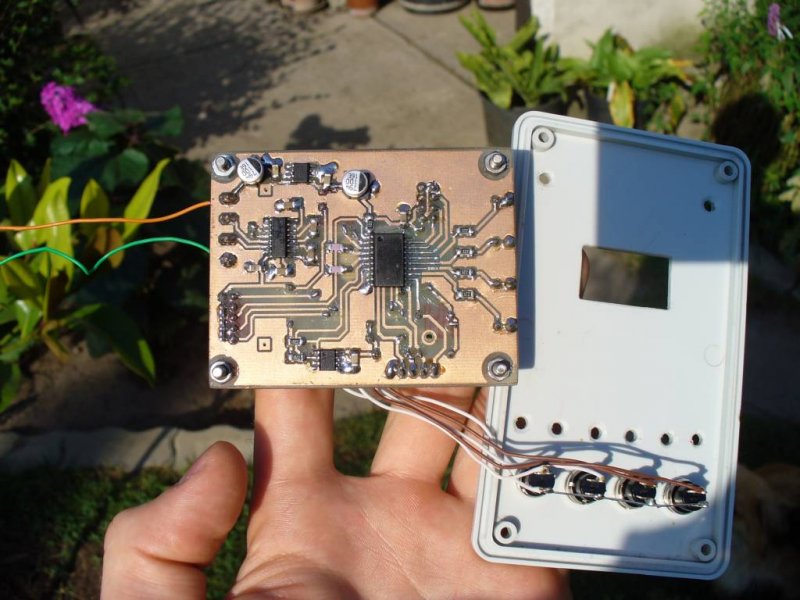

En az elektronikaval foglakoztam mikor kisebb voltam de abbamaradt, akkoriban megépitettem egy szirénát és valami villogot és nekem ugy 6 évre annyi volt..de jött az egyetem és automatizálásra jelentkeztem ahol volt már végé az első évnek amiben egyik félévben analog elekronikát tanultunk és meg jön 3 év hihi..na de erről ennyi...gondoltam hogy ha már itt a nyár fogjak neki mesterkedni egy kicsit. Első dolog amit elkészitettem az egy hőkapsoló volt ami 1 nap alatt elkészült. A második dolog amit épitettem az egy kivezérlés jelző (VU Meter). Már elégé belejöttem a NYÁk tervezesbe ami időbe telt amig kibogoztam hogy mi és hogy kell ![]() ![]() ![]() ![]()

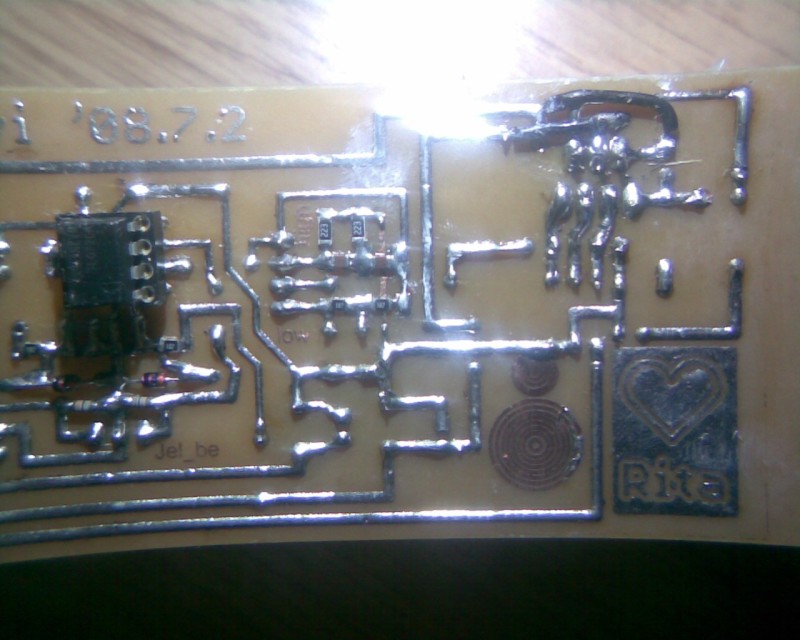

Gyárilag lakkozott nyákra még sohasem fotóztam.
Nem ördöngősség jól lakkozni. ![]()

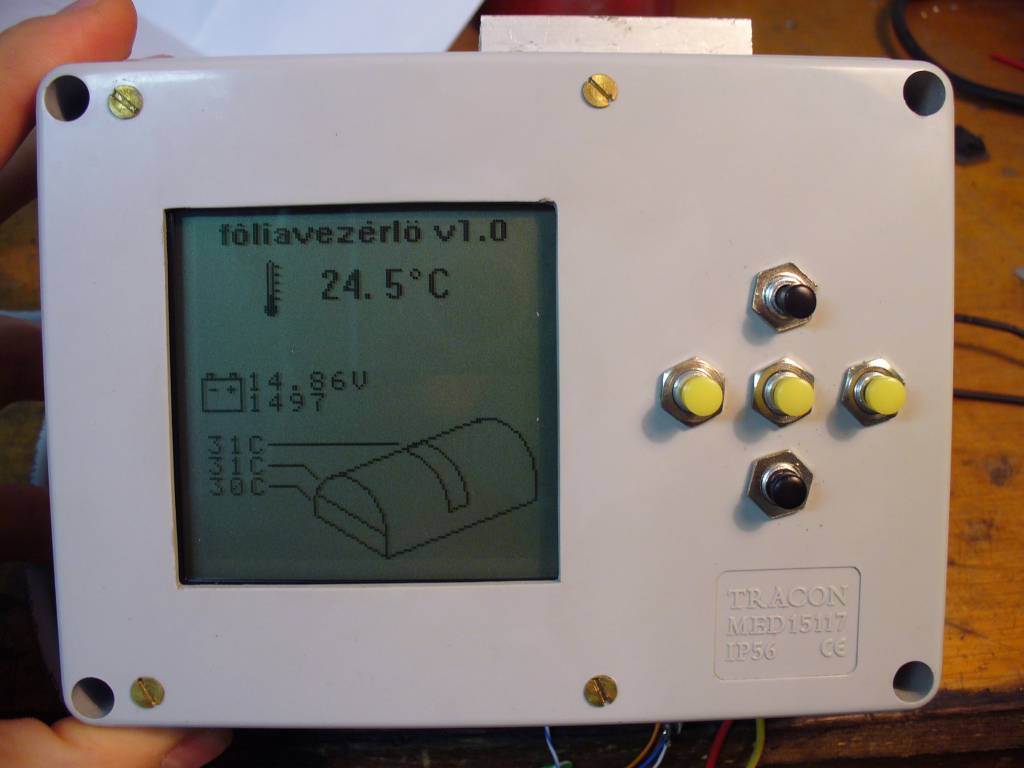

Ma szereltem fel tesztelésre a fóliasátor ajtó vezérlőmet. A fóliasátor ajtajait nyitja/csukja hőmérséklet, és idő függvényében (és majd szélerősség függvényében) de az időkapcsoló része most nem kellett, ezért azt a részét nem használja a kód. Menürendszerből lehet beállitani mindegyik ajtó nyitási és csukási hőmérsékletét (a fóliasátor 2 végén lenn és fenn ajtó, és középen egy ajtó felül..). Van egy kis távirányítója benn a fóliában ami méri a hőmérsékletet, és a rajta lévő gombokkal lehet megállítani az egész rendszert, és az ajtókat föl/le nyitogatni ha véletlen szükség lenne rá. Egy-két műszaki adat

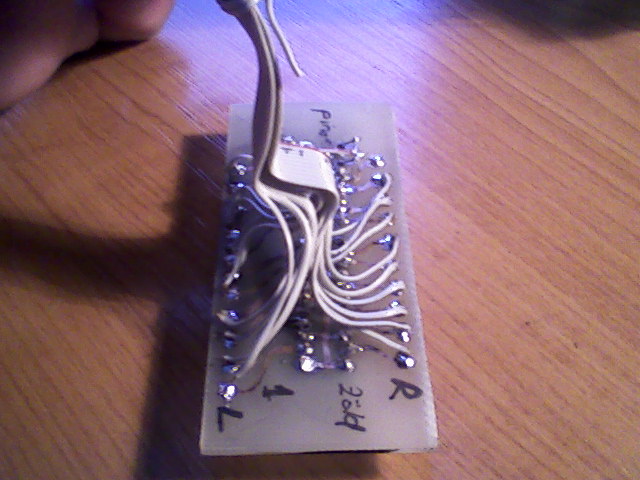

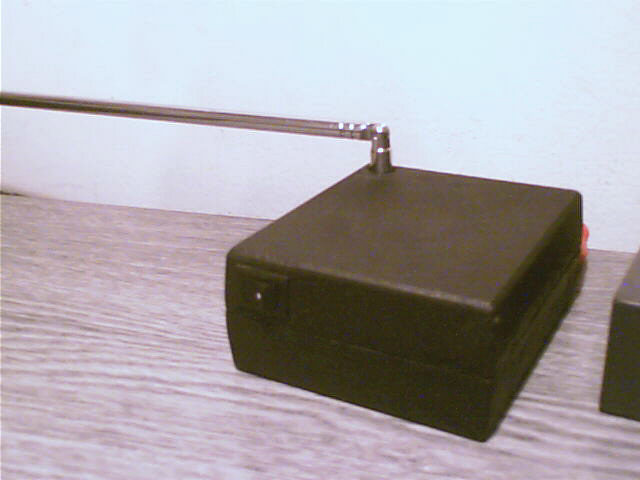

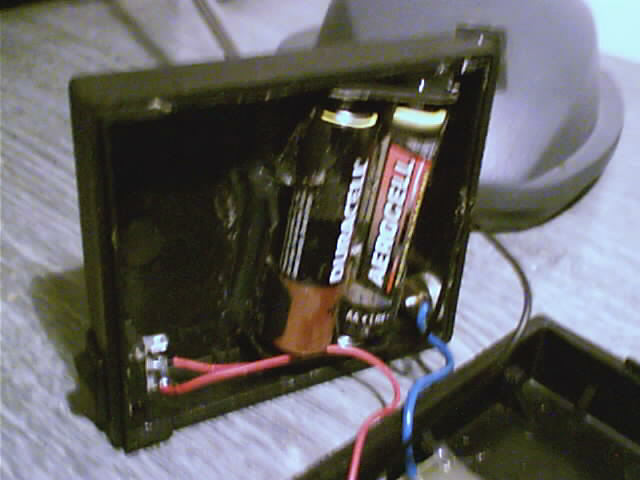

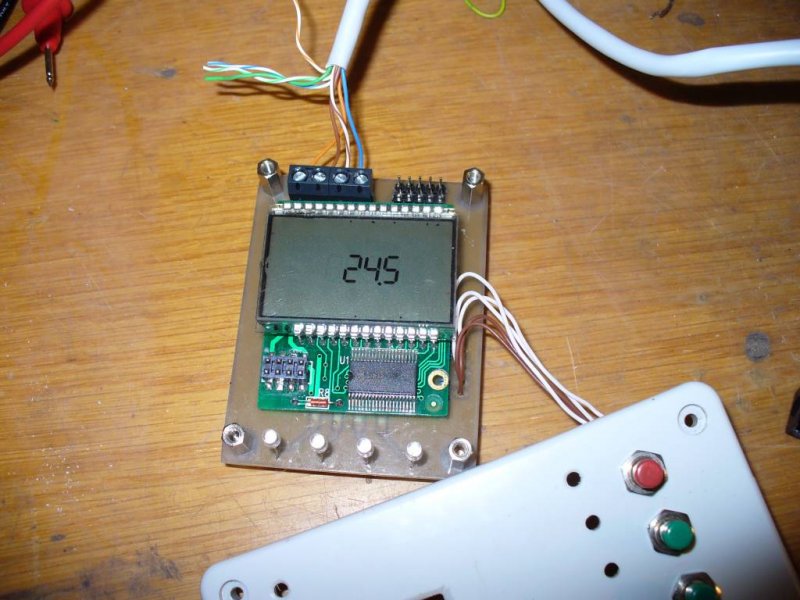

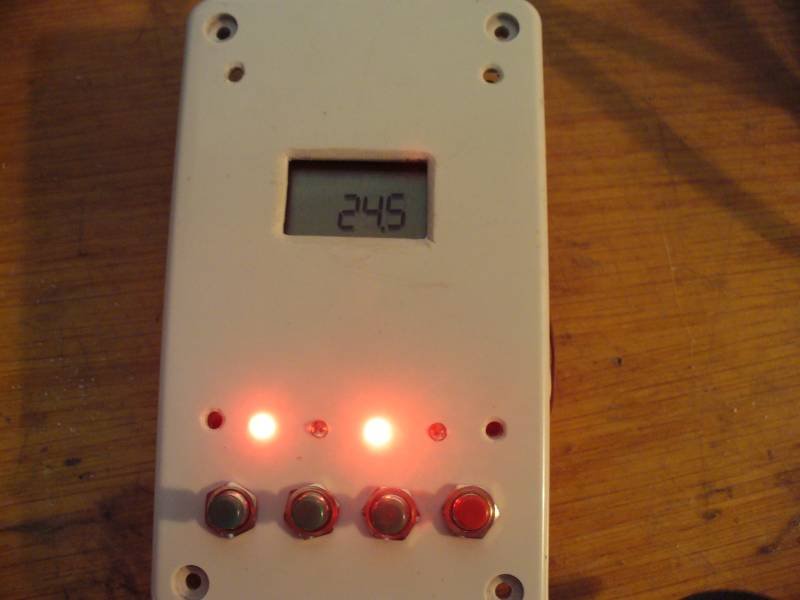

![]() A távirányítóban a lomexban egy ideig kapható számukra teljesen ismeretlen kis LCD-t használtam, mondhatni elég csúnya protokollja van, főleg amikor értelmes adatot akarunk kiírni arra a négy hétszegmenses karakterre ![]() Az akrillan lakk nagyon nem fér meg az SMD alkatrészekkel, lakkozás előtt be kell forrasztani mindent mert nagyon rondák a forrasztások.... :no:

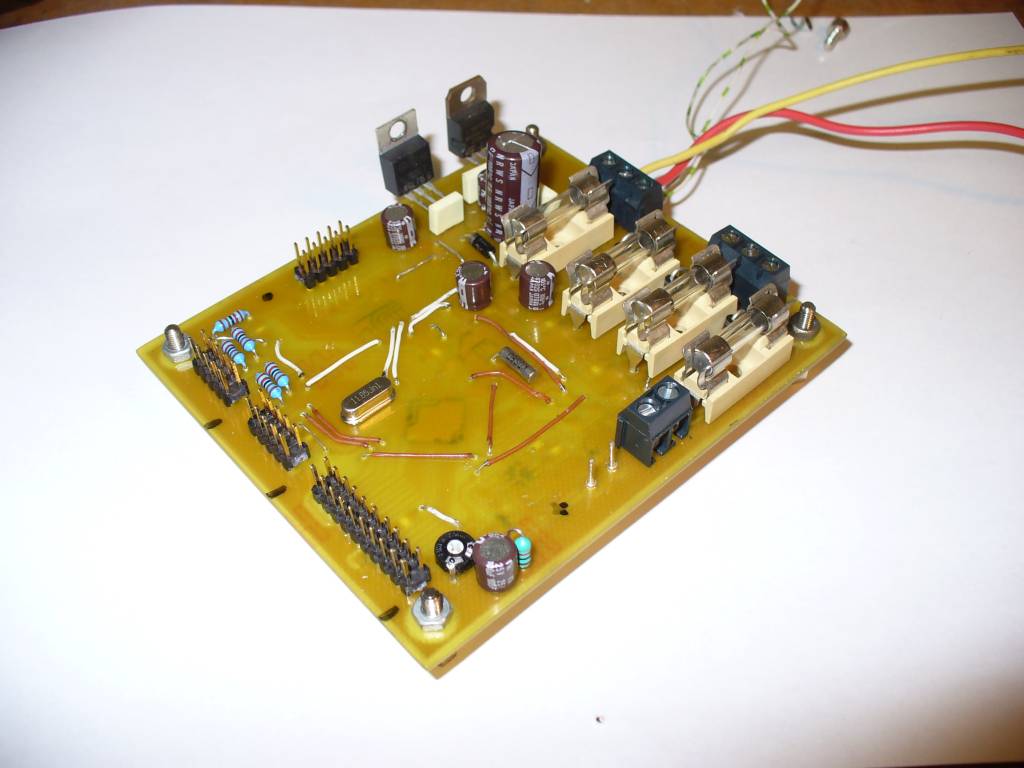

És még a maradék 2 kép a központról
Ez nagyon szuper lett
![]() Gratula!
Maximális elismerés, gyönyörű munka!!! GRAT
![]() ![]()
![]()
Minden elismerésem! Tényleg gyönyörű,profi munka.
B...sszus. Ez nem semmi. Szép munka:yes: , nem állnék neki ilyennek az biztos.
Hali
" Nem nagyon szoktak nálam kiszakadni alkatrészek a panelból" nekem sajna már nemegyszer volt rá példa, meg sokszor tervezek olyan helyekre panelt ahol nagy rezonancia van, (pl kompresszor, kapunyitó) és megfigyeltem, hogy ilyen helyeken pár év után fellazulnak a forrasztások (sajna). Azt a zöld színű szabványos sorkapcsot én is szoktam használni, fogóval (fellazított állapotba) ki lehet húzni a lábait kb fél centire, így szoktam betenni a panelba, forrasztóval hozzá lehet férni óvatosan, aztán meg vissza lehet tolni az egészet. üdv
Na, végra valahára le tudtam próbálni a 4 ledes levilágítómat.
A megvilágítási idő 6:30 és dupla üvegen keresztül. Egész jó lett :gumicsirke:
Én nekiállnék..........de hogy ilyen panel nem születne belőle az tuti
![]()
Mindenesetre szebb (és hasznosabb!) mint a honlap-feltörés... :hehe:

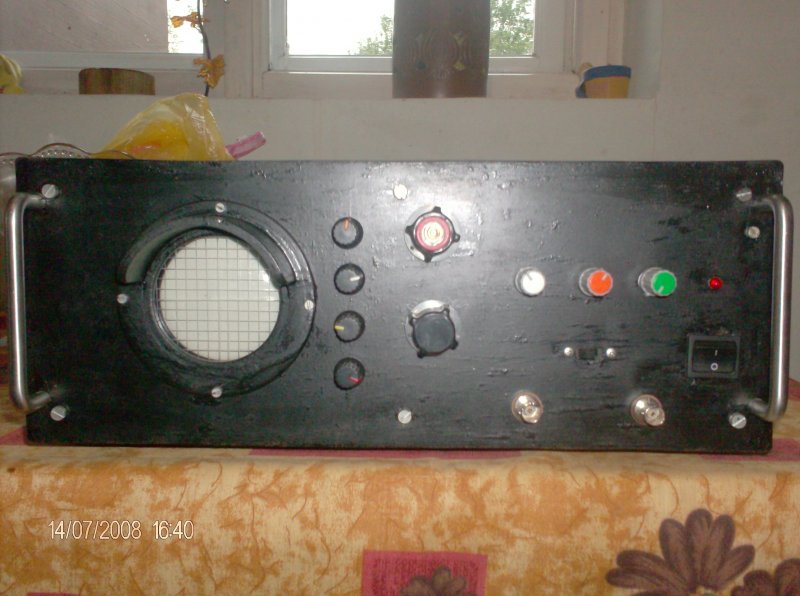

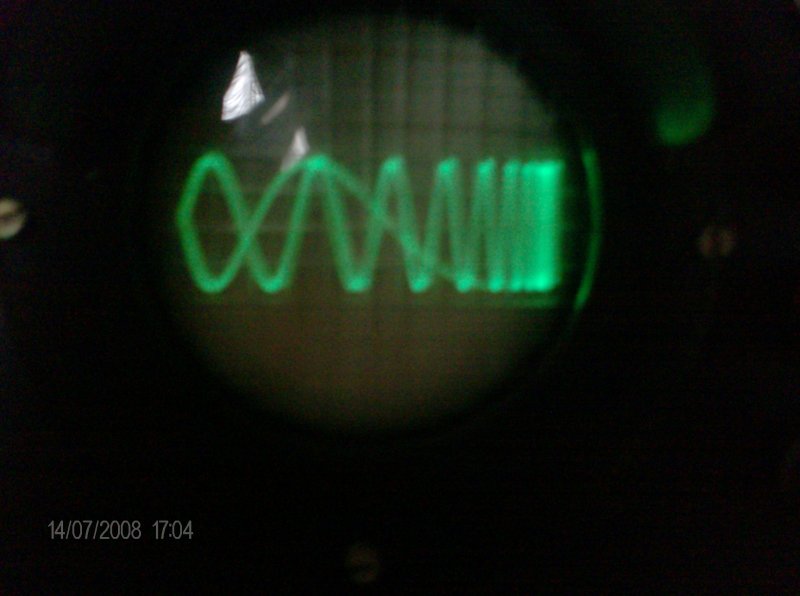

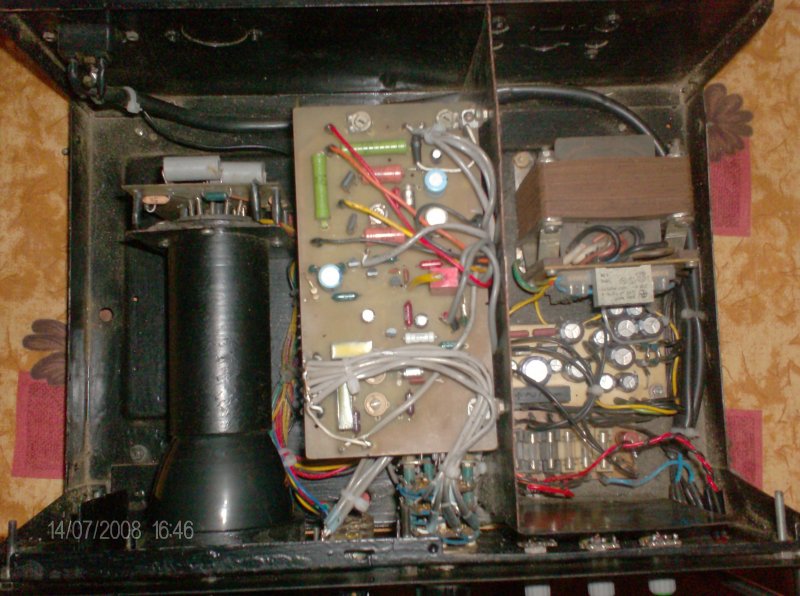

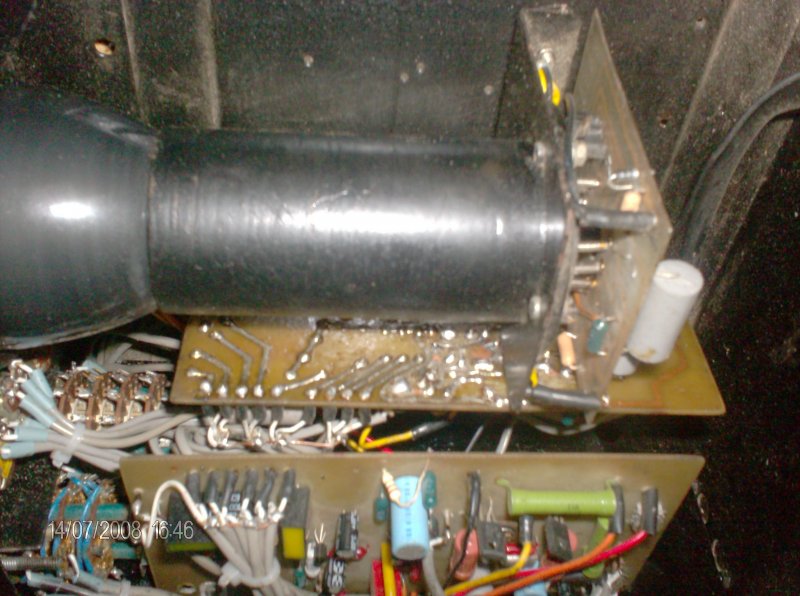

Szevasztok!Kesz ledtem vegre a kis szkopomal,mar februar ota csinalom,es most ledtem kesz vele,mert az eredeti szkop rajzhoz 5 lo 38-as kepcso illik,de ennekem egy b7s1-es tipusu kepcsovem volt ithol,es ezert sok atalakitast kellet hogy vegezek a kapcsolason.Sok koszonet jar Medvenek es mp3makernek,mert nagyon sokat segitetek nekem hogy sikeruljon a szkopom.
![]() ![]()

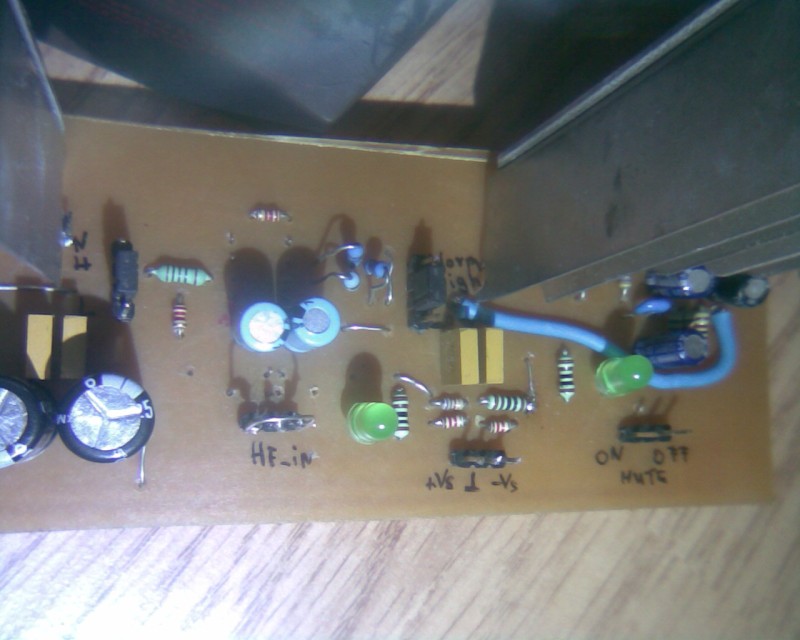

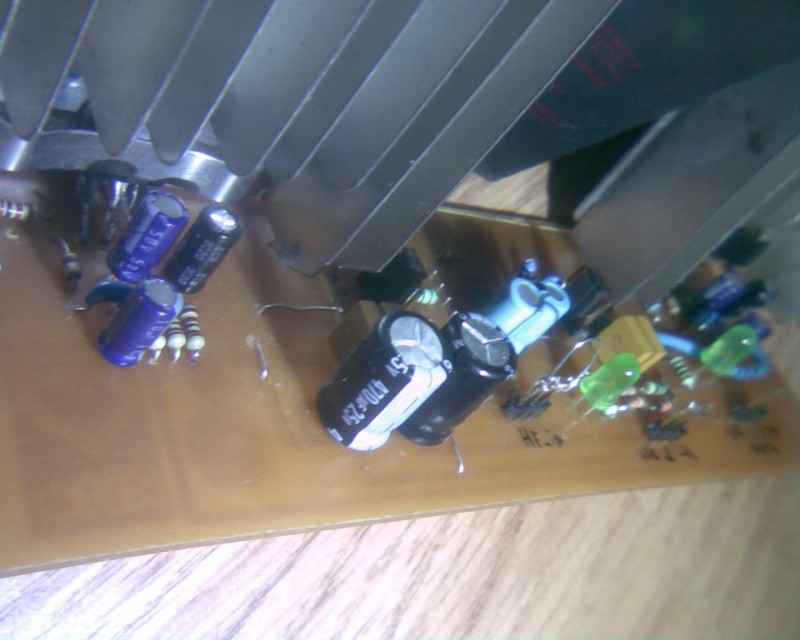

Ebben a hsz-ban bemutattam a még be nem ültetett nyákot. Leteszteltem, és fülre egész jól teljesített a kapcsolás! Ha valakit érdekel egy 2x32w/4 ohm vagy kb. 1x60-70w/8 ohm erősítő, akkor szívesen készítenék belőle cikket, de csak ha van érdeklődés! Köszi!
Sziasztok!

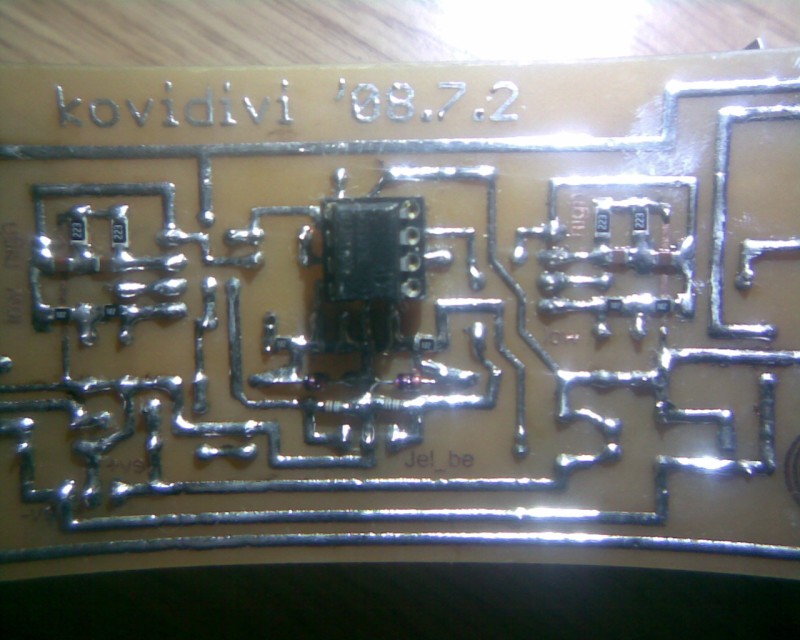

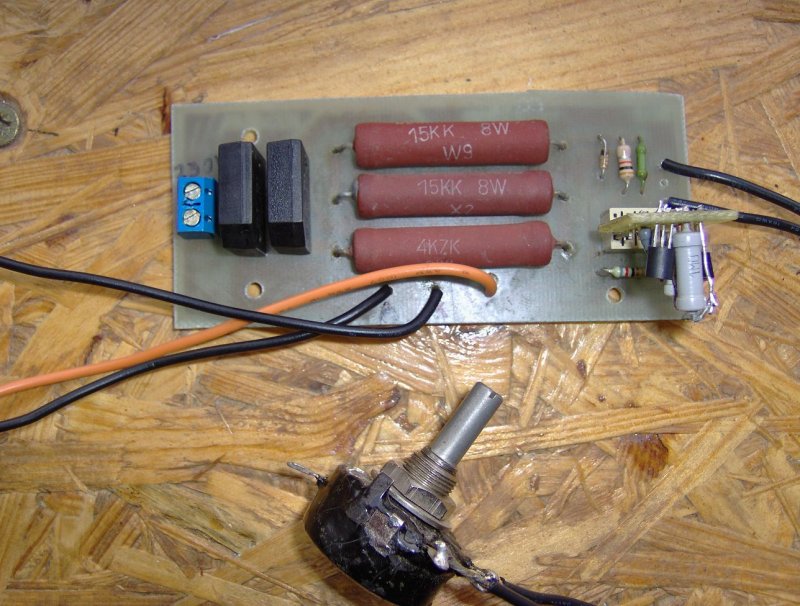

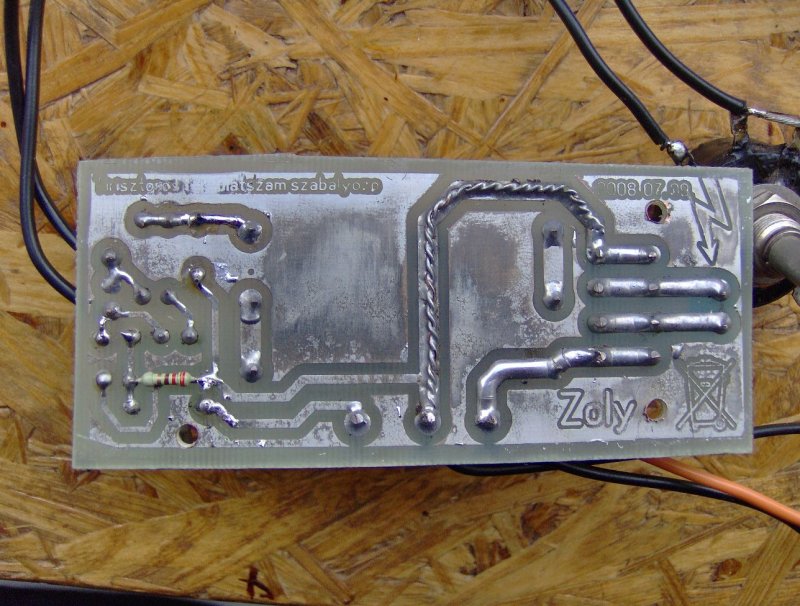

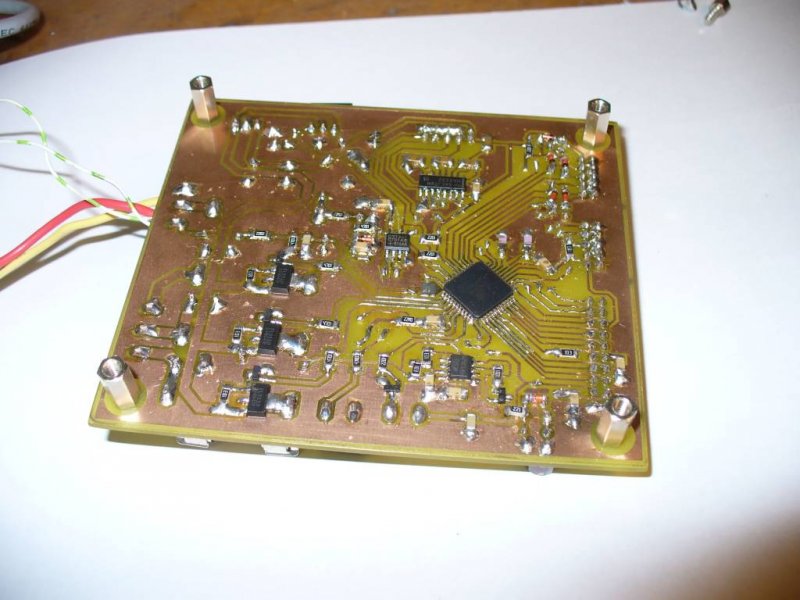

A hamarabb bemutatott panelfúrómnak elkészültem a szabályozójával hála FERCINEK a rajzért és a segítségért :yes: A nyák nem a legtökéletesebb lett mert az auto-gnd-t megmarta a TN150. Ez annak a hibája hogy nem volt egyenletes a lakkozás. Ezt egy 80W os HgLi vel fotóztam eddig 160W os HmLi vel fotóztam... Ott a fólia oldalon lévő ellenállást még át kell forrasztanom mert csúnya lett:yes: Az ónozó pedig a fogdosástól dörzsölődött le üdv!
Jó lesz. Szerintem ha már újra tervezed/építed akkor azoktól a vastag átkötésektől is próbálj megszabadulni.
Amúgy szép lett! ![]()
Próbáltam megszabadulni természetesen, csak a probléma az, hogy a nyák jobb és bal oldalára ugyanazok a csatlakozási pontok vezetnek (mute láb, +vs, -vs, gnd), és ez eléggé megnehezíti a tervezést, de következőnek hátha sikerül!
![]()
Gratula, nagyon szépen fejlődsz!
![]() ![]()
Tetszik az a masszív kinézetű drótos nyák megerősítés. :hawaii:
Köszi!
Olvasok, gondolkodok, informálódok. Sajnos megfelelő suli nélkül csak ennyire tellik... de majd jövőre ![]() |
