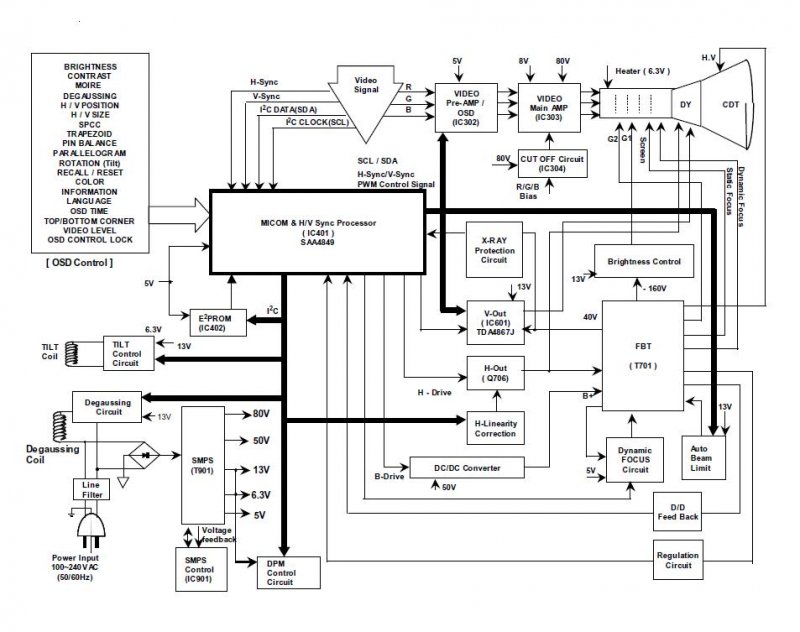

Kérdés,ha van 1 möködö katodsugaras monitorom akkor a képcsö hejére odatehetek 1 RGB meghajtásu TFT-t?
800x600 van neki 6 vörös bemenete , 6 zöld , 6 kék ,14 vss , horizont és vertisal syn ,DCLK ,DTMG ,és 2 vdd ( 3,3V) és érdekes (IC a saját ic je test mode gondolom) na ezt rá lehet kötni a monitor paneljére?
MEGOLDHATO???

Sziasztok!

Van egy PIC KIT2 programozóm rajta egy 16F690-es pic. Egy EW162G0GLY LCD-t szeretnék vele vezérelni. A hétvégén nekiláttam és bekötöttem a kijelzőt:

1,16: GND
2,15: +5V
3: 3k3-mal a 2-es lábra kötve
4,5,6: PORTC0-2
7-10: nincs bekötve
11-14 PORTA0-3

Bekapcsoltam, kijelző világít, gondoltam minden ok. Írtam egy kis programot (persze nem működig, de ezt később) le akartam fordítani a programozó valamilyen memóriahibát ír és nem tudja a letölteni a programot.

Az LCD-n mind a két proci forró. Éppen nem süt, de rendesen meleg. Ez normális? Vagy csak a háttérvilágítás miatt van. De az is csak egy LED. Gondolom valamit rosszul kötöttem be. Leellenőriztem de szerintem jó.

Lehúztam a kijelzőt, azonban a PIC-re nem tudtam a továbbiakban programot tölteni addig, amíg újra nem indítottam a gépem, meg a programozót. Ötlet?

Lehet, hogy a háttérvilágításba kellene tenni egy áramkorlátozó ellenállást, és nem közvetlenül az 5V-ra kötni. Adatlapját megnézted?

Azon kívül a 3-as láb (gondolom, a kontraszt) miért a +5V-ra van kötve a 3.3k-val? Ha már fixen kötik, akkor inkább a GND-re szokták, ott a legkontrasztosabbak ezek a modulok.

Ja és a +5V a PICkit2 által szolgáltatott, az USB-ből előállított Vdd?

Szia
Szerintem is nem jó az a feszültség amit te néztél.
A doksi alapján ha jól látam akkor 3,3V lehet meg hajtani.
Az 5V haza vágja a kijelzött.

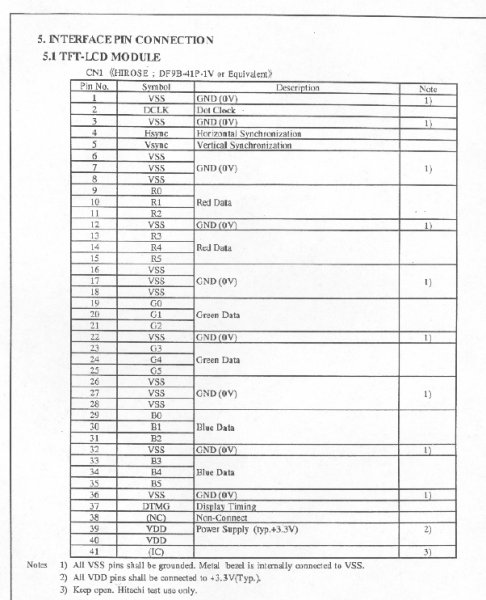

Itt az egész doksi

Na eszembe jutott hogy már erröl volt szo...
van egy ien ad9883 convert..cucc.
megtaláltam a neten de én azt sajna nem tudom megépiteni nincs hozzá megfelelö anyagom és tapasztalatom sincs..
szoval mibe kerülne ha ezt valaki megépitené nekem??
még a forrasztoállomásom is most készül..
szoval ez mibe kerülne vagy hol tudnék iesmit venni???

Szia
Egyszerü meg csinálni.
Igaz a maratás már kényes folyamat.
Útána már a többi megy magátol.
Keres valakit akki ki marja neked a panelt.
Ha meg van foraszto pálkád a töbit te is meg tudod csinálni.
Gondolom van alkatrész lista is.
Azt elektronika boltban meg veszed.
Szia

4 rétegű panelt otthon? Az szerintem "kissé" nagy kihívás lenne, főleg ilyen minőségű fóliamintából...

Oké
Akkor 2 rétegü panelel kel meg szerkeszteni az áramkört.
Csak hát ehez lekel ülni és tervezni kel hogy hol legyenek az alkatrészek és a kötések.
Most már vannak olyan progik amik ezt meg csinálják helyeted.
Csak a kapcsolási rajzkel nekik és meg tervezi a panelt.

És hol lehet egy ilyen progit letölteni??
tudsz adni egy linket??

eagle 4.xx ez jo

Én az 5.1 -et használom de még egyszer sem csinálta meg helyettem a tervezést ! Ő azt írta
"Csak kapcsolási rajz kell nekik és megtervezik helyetted"

Talán a diptace vagy a PBCexpres de ezek sem igazi kapcsolási rajzal mennek inkább"kötéspontokat kell megadni) olyat nem hallottam ami kapcsolási rajzrol megycsinálja a nyákot ..
a rajzon 1 ellenállás csak 1 ellenállés és nem tartalmaz informáciokat az alkatrész hossuságárol a láb átméröjérol (ic-k esetében a tokozásrol..
szerintem ilyen nincs

Ez a kérés részemről irónia volt !
A kijelentés az ő részéről pedig hiba !
Valószínűleg van ilyen program de szerintem több százezer dollár lehet az ára és mint írtad nem csak kapcsolási rajzot kér hanem alkatrész adatokat is

De szerintem ne off- oljunk itt tovább

Sziasztok!
Van már megoldás usb-s lcd-re?

Én ezt találtam USB vezérlésel kapcsolatban.
USB LCD

Sziasztok!

Nézzetek be ** ******** ****!
Én ****** ** *** *****.

Ezt inkább privátban kellene!
-szamóca

Nem tudtam, hogy ez ekkora gondot fog jelenteni de akkor küldök privátot

Szaisztok, most tervezem a diploma munkámhoz az áramkört, amin LCD panel is lesz méghozzá 4x20 Displaytech 204B. Ebben már 2 vezérlőchip van, ezért felvetődött bennem a kérdés, hogy a meghajtásánál a vezérlőlábakat összeköthetem? Vagyis külön kell-e meghajtanom majd a programból a vezérlő lábakat? (RS, RW, E)

Lenne nekem egy 7 col-os lcd tv. (FIRST TFT LCD COLOR TV)
Az lenne vele a gondom, hogy rákötöttem a számítógépre és a kép nem jelenik meg teljes képernyőn (a két széléből 1-1 cm hiányzik a tetejéből és az aljából 0,5-0,5 cm hiányzik).
Kérdésem: meg lehet-e oldani hogy teljes kép legyen?
Ha igen akkor hogy?
A segítséget előre is köszi
28ricsike@gmail.com

A szamitogepen a video tulajdonsagok/beallitas/ specialis a TV-outnal van atmeretezesi es elhelyezesi lehetoseg, mar ha a TV chip ezt tamogatja.
Az LCD TV oldalon nem tudsz semmit csinalni, esetleg 16:9-re allithatod...

Szia!
Egészen biztos vagy abban, hogy két vezérlő chip van?
Próbáltad összesípoltatni multiméterrel a kivezetéseket?
Mert szerintem nincs két chip, esetleg két kivezetés, a könnyebb csatlakoztatás miatt.

Ha mégis tévednék akkor: gondolj bele, ha összekötöd a vezérlő biteket, akkor mindkét chip megkapná ugyanazt a parancsot, és minden kétszer jelenne meg a kijelzőn (mondjuk alul és felül).

Blint

Szerintem elég az E lábakat külön kezelni, a többi összeköthető, már ha eleve nincs összekötve. Természetesen a programban figyelni kell rá, hogy egyszerre csak egy E láb legyen aktív állapotú, főleg a kijelzőből történő olvasásnál.

Vedd a felbontást kisebbre.

Kaptam egy Whirpool gépből bontott LCD kijelzőt
a benne lévő vezérlő ic re a datasheet nem dobott ki semmit érdekes módon az egész kijelző csak 4 szál vezetékkel kapcsolódik az alap panelhoz
a vezérlő egy motorola ic mc98ap16 felirattal ,
Milyen módon lehetne életre kelteni?
Vagy egyszerűen dobjam el ?

Hello!
Eldobni vétek lenne, jól néz ki!
A négy vezeték, valami soros átvitelre utal (I2C). Viszont van ott 16db csatlakozó pont, ami kísértetiesen hasonlít a párhuzamos vezérlésre. (De lehet az az LCD lábai?)
üdv! proli007

Szerintem az LCD csatlakozása felül látható, az a szalagkábel.
De ez a 16 csatlakozó szerintem is a párhuzamosra utal...

Az a 4 -es szalagkábel volt a két panel között .
Most kimértem a gnd az a 16 ból az első
de a + at nem jelzi az ellenállás mérő
azért a hétvégén megpróbálom azon a 16-os
csatlakozón keresztül meghajtani ,remélem beindul

Van háttérvilágítása is?
Azért csak óvatosan a bekötéssel, nehogy kinyírd!
Mi van a vezérlőre írva?

2 hsz -el feljebb leírtam az összes jelölést amit az ic-ről le tudtam olvasni de a datasheet semmi találatot nem dobott egyik számra sem . Még az jutott eszembe hogy rádugom a nagy panelra a saját csatlakozójával és a
nagypanel nak próbálok tápot adni hátha életre kel és legalább megtudom hogy milyen rendszerű egyáltalán
hogy karakteres vagy grafikus

Ja, bocs, az elkerülte a figyelmem...
Kibonthatnád a panelt a keretből, és megnézhetnéd, mi van a másik oldalt.
Nem biztos, hogy ez az IC a vezérlője, lehet van valami a másik oldalon is...
