Ez egy Mustek 12000SP-s szkenner ház?

Jó lett

Igen, Mustek. Épp ilyen volt. Nem tudom, mennyire lesz homogén a fény eloszlás. Próba már csak holnap.

Sziasztok!

Kész az új 4x33W-os erősítőm egy Hitachi HA13155 végfok ic-vel. Az IC egy régi Pioneer autórádióból lett bontva és az áramkört a gyári adatlap alapján terveztem. A két jumper a mute és a standy kapcsolóinak kivezetése, de mivel még nincsen rá szükségem át vannak hidalva.

Az IC-hez alig kell külső alkatrész. 13.2V-ról megy (nálam 10V-tól indult). Meglepően szép és nagy a hangja az igénytelenségéhez képest. Kár, hogy ezeket nem nagyon lehet beszerezni boltban.

Új ára nem csekély Bővebben: Link

HA tényleg 4x33W akkor 133W összesen,13V-on pedig 10A...Nem lesz neki kevés a jumper,meg vékony a vezetősáv?Javítsatok ki,ha tévedek.

Nem lesz neki kevés mivel nem lesz sosem 100-on hajtva az biztos. A jumpereken átfolyó áram maximum 0.2A és 0.05A

Gyári adatlap:


Mzolee:Huhh, nem is néztem, hogy ennyire drága. Végülis ha azt nézed akkor nem is veszélyes mivel a külső alkatrészek 1-200Ft-ból maximum megvannak és kész a komplett végfok.

Tévedsz! 4A a max amit felvesz 13,7V-on. Ez ugyebár csak 54,8W.
A 33W-ot csak impulzusszerűen tudja, belső DC-DC konverterrel felpumpált táppal, ami a kondiból gazdálkodik.

Sziasztok!

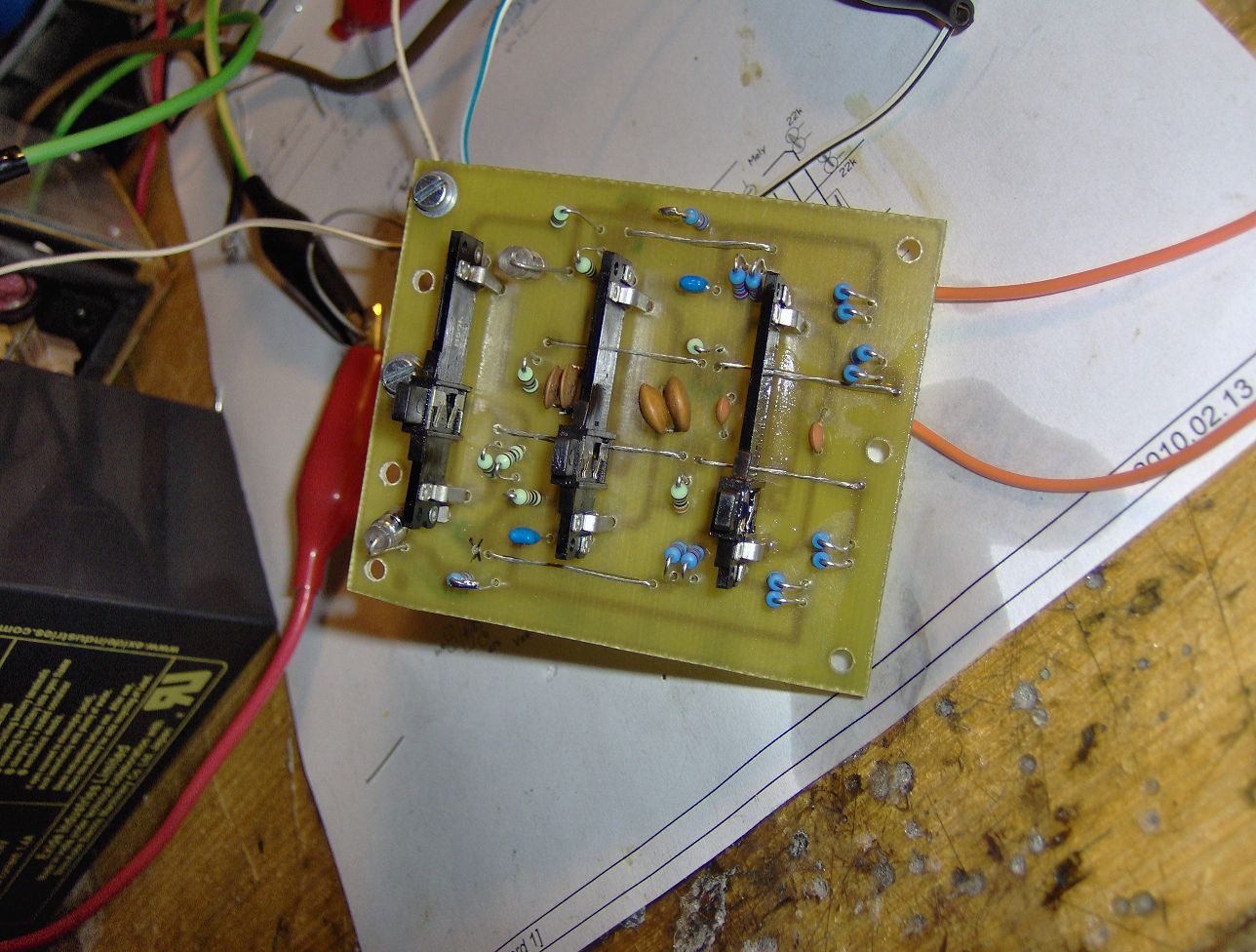

Lassan épülget a vicsys féle zselés akku töltőm.
Ime pár kép mire haladtam.
üdv.

Szép lesz!
Be fog férni a kapcsoló a helyére a doboz csavarjától? Vagy ez csak egy optikai csalódás és igazából méterekre van egymástól a két dolog.

Jó a szemed! Muszáj lesz neki!
Valahogy csak megoldom ha más nem lesz akkor a csavart feljebb fúrom. Az előlapra amúgy még lesz matrica (Front Desinger nevű programmal),az alkatrészek éppen csak bele vannak rakva.
Üdv.

Philips 15(18?)W UV cső. Nemtudom a cső pontos típusát, mert olvashatatlan a csövön.
3 perc a levilágítás idó, és teljesen homogén az A4 -es felületen.

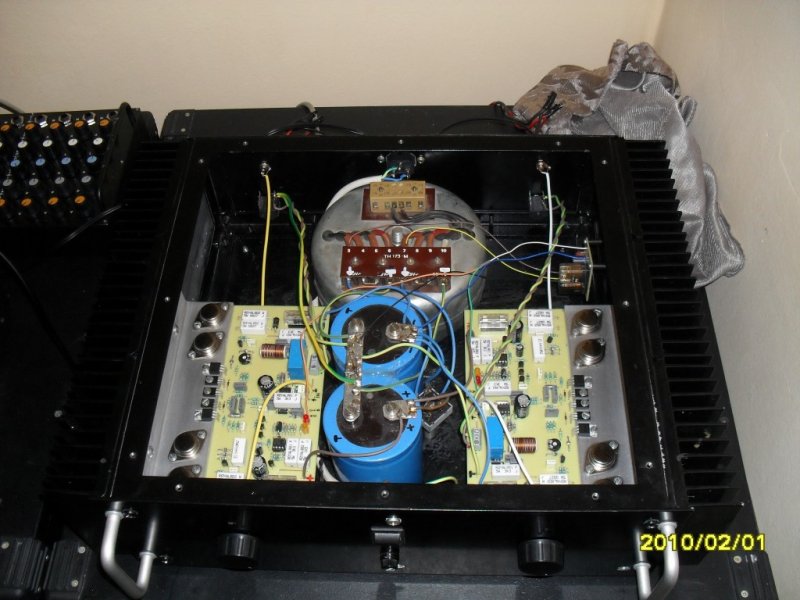

Elkészült a PA-300w-os végfok!

Szia!
Nagyon jól néz ki, minden elismerésem!
Tudnál valami rajzot, vagy infó küldeni róla?

Íme a dokumentáció.

Köszönöm!
És amugy milyen lett?
Jól müködik?

Szerintem a leírás szerinti adatok tudja én eddig meg vagyok vele elégedve.
Eddig quad 405-öt használtam, minőségben ez is tud annyit a teljesítmény meg kb kétszer akkora.

Sziasztok

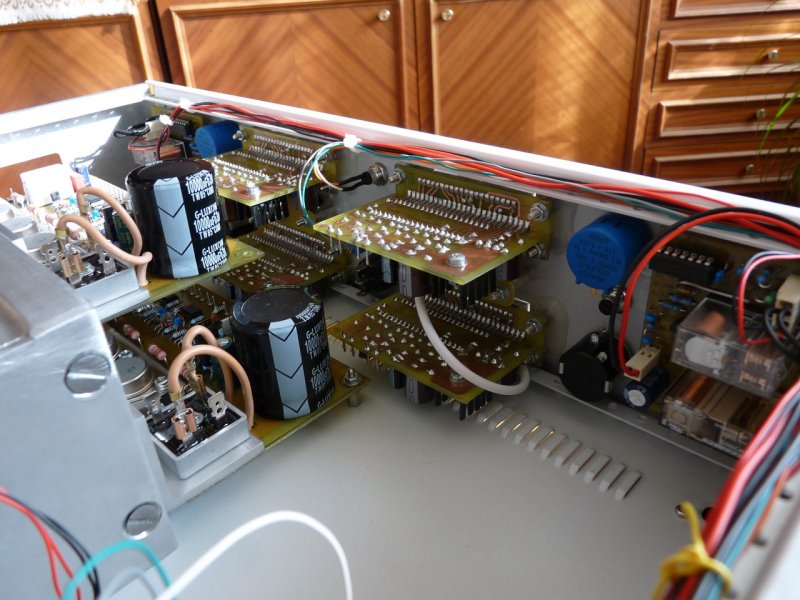

Épülő labortápomról néhány képet osztanék meg
Sajnos az előlap nem egészen olyan lett, (minőség szempontjából) mint amilyet szerettem volna
De beszéljenek a képek!

És még két kép.

Hát ,remélem nem haragszol meg, de ez most tényleg nem úgy sikerült.....!
Ez sokkal jobb lett! Én mindig csodálattal figyelem, ha valaki ilyen szépen, részletesen kidolgozott munkát mutat be, mivel én is építgetek, tudom mennyi munka van akár egy kijelző ablak kialakítással, vagy amit itt látok, hogy a hűtő oldala le van borítva, ezek nem 5perces műveletek. De ha valaki igényes saját magára, akkor a sok munka meghozza gyümölcsét, ennek a tetejét szerintem nem sokszor fogod leszerelgetni. Nekem nagyon tetszik, gyönyörű, igényes, kialakítás, szép kábelvezetések, gratulálok. Sok ilyet és jó használatot hozzá. :kalap:

Köszi
Azért még az előlapon gondolkozom, hátha kitalálok valami más megoldást rá... (az a baj, hogy eléggé maximalista vagyok

De egyébként mi a gond az előlappal?
Én úgy szoktam, hogy lézerrel kinyomtatom A3-asra, majd áttetsző öntapadóssal leragasztom, hátulról kap egy öntapadósat, vagy ragasztót, ami épp van, közbe sniccerrel kivágom amit ki kell, majd felillesztem ,és jöhetnek az alkatrészek bele.
Nem tudom, lehet hogy te is így készítetted, ez nem látszik.
Üdv.

Szep reszletes munka,igy kell ezt csinalni Jo erzeked van a terbeli elrendezekhez!
Gratula hozza!

Én is hasonló eljárással készítettem, de a kijelzők melletti részek nem tetszenek, mármint a hézagok.
Az a baj, hogy házilag nem sok lehetősége van az embernek

Végre, sok kínlódás után kész lett a csöves erősítőm. GU50 és 6H8C cső van benne.

Nem rossz! Lesz ez még komolyabb is.
Mert akit egyszer a csöves hangja "elkapott"....

Szép ! de nekem érdekes ? Az előlapon látni EM84-et meg LED -es valamit is , ez mi lenne ? Meg ha jól látom van valamiféle hangszin is beépítve , arról mondanál valamit , esetleg a műszaki dolgairól is emlíhetnél némi infót , kapcsolás, anódfesz , kimenő trafók , STB...

Szépen szól nagyon, nekem jobban tetszik ennek a hangja, mint a tranzisztorosnak.

Melyik LED-esre gondolsz? Ami bal oldalon van? Ha arra, akkor az bemenetválasztó logikai IC-vel.

Nem ami középen látható ! Ennnyit már akkor megtudtunk

Holnap le fogom írni az adatait. Ami középen van, az LED-es kivezérlésjelző.
