4011-es CMOS IC
2-input NAND gates

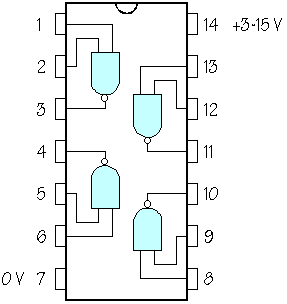

Bekötési rajz

n.c. = no connection = üres láb

---

Igazság táblázat

Igazság táblája a NAND kapunak: input B input A output 0 0 1 0 1 1 1 0 1 1 1 0

A "0" az ALACSONY szintet, az "1" a magas szintet jelenti.

---

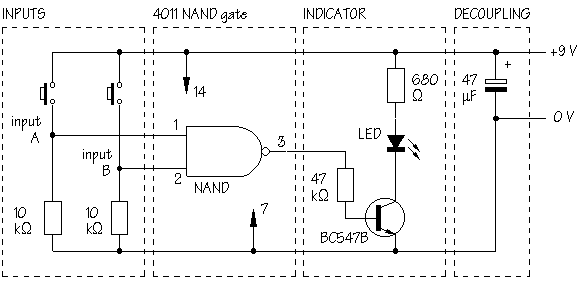

Minta kapcsolás


Itt van segítség képpen, hogy mit hogyan kell bekötni:

---

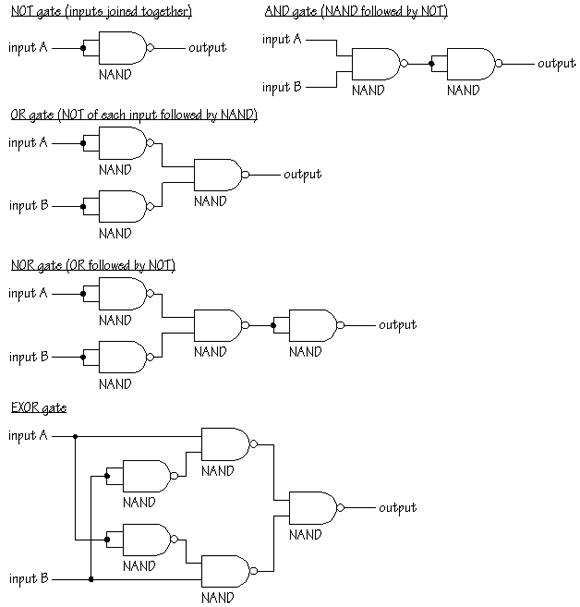

Néhány kapu NAND ból

---

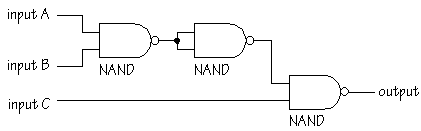

Lépcsozetes elrendezésben:

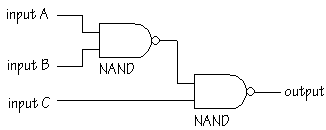

Ha így lépcsozetesen rendezzük el oket, akkor egy három bemenetu kaput kapunk, de ez NEM EGYENLO A 3 BEMENETU NAND KAPUVAL!

Ahhoz, hogy egy 3 bemenetu NAND kaput kapjunk szükségünk lesz még 1 NOR kapura.

---

Bistabil NAND kapu

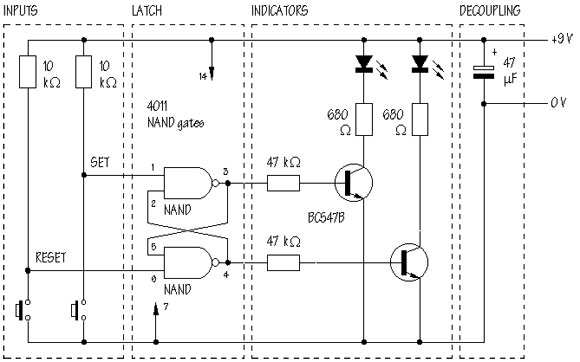

Ezzel az áramkörrel a két kapuból egy bistabil SET/RESET áramkört (latch) alkothatunk.

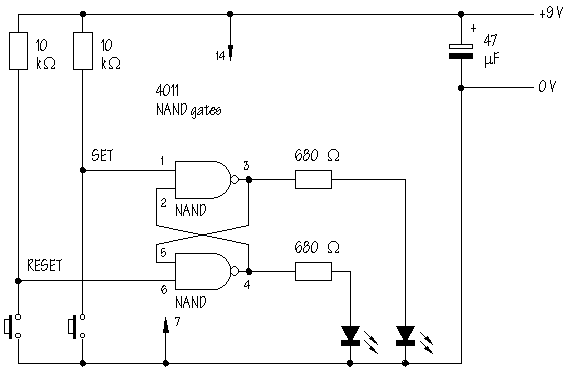

De nem szükséges tranzisztor, mert ha csak egy LED-et, vagy további kapukat akarunk meghajtani akkor csak ennyi.

Folytatás következik...
