Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Frankó!
Úgylátom kapcsitáppal megy nem?
Az a két sorkimenő mit csinál? És a procceszoros panel az miaz? Amúgy jó...
Én úgy nézem hogy az a trafója a kapcs üzemű tápnak.
A kondiknak csak a műanyag része púpos, de az már az új korában is olyan volt ( nekem is gyanús volt).
Igen, kapcsolóüzemű a táp és a két sorkimenő kinézetű trafo az a táptrafoja a 2 Quadnak. A procis panel pedig a távszabályzás miatt van.
Végre ma sikerült egy kicsit azzal foglalkozni, amit már régota szeretem volna megcsinálni.

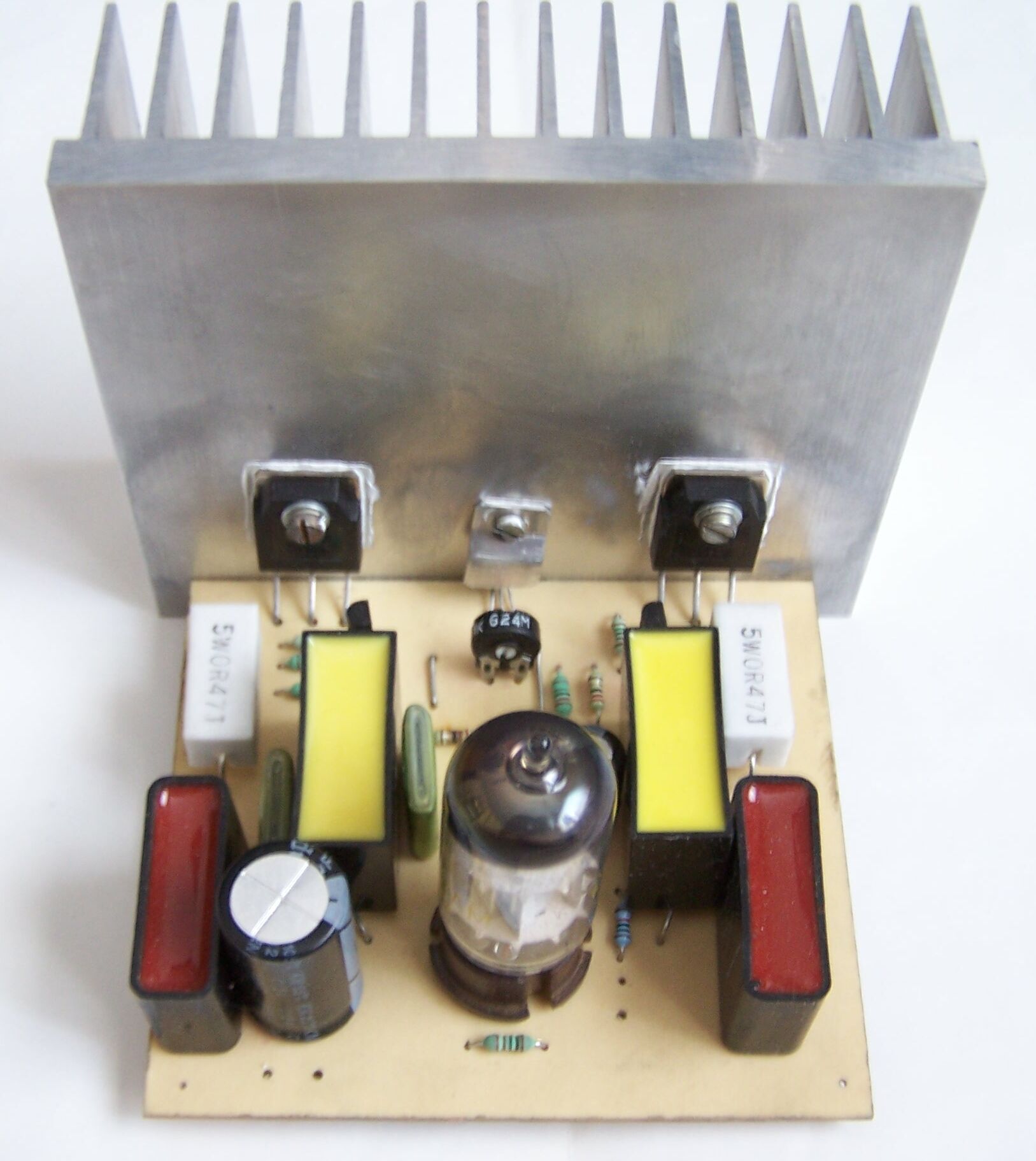

Ime az eredmény.
Csinos egy darab, de most lehet hogy ezért majd a nagy csöves audiophilek szidnak. "Mit keres tranzisztor abban az erősítőben!"
Ezért hibrid. elönye: olcsobb, könnyebb megépiteni, nincs kimenötrafo, és ami nem elhanyagohato magyon szépen "zenél".
Ejjj, de sokan látnának szívesen ebből cikket szerintem
Oda tudnád adni a rajzát?
Nagyon érdekelne
Szia mp3maker,
tényleg kéne a cuccosról egy link, vagy leírás, vagy rajz, vagy inkább minden.... Amúgy nagyon szép. gratulálok. TaTa
Figyelem ! nyomom.
És itt a többi.(kész a "cikk")

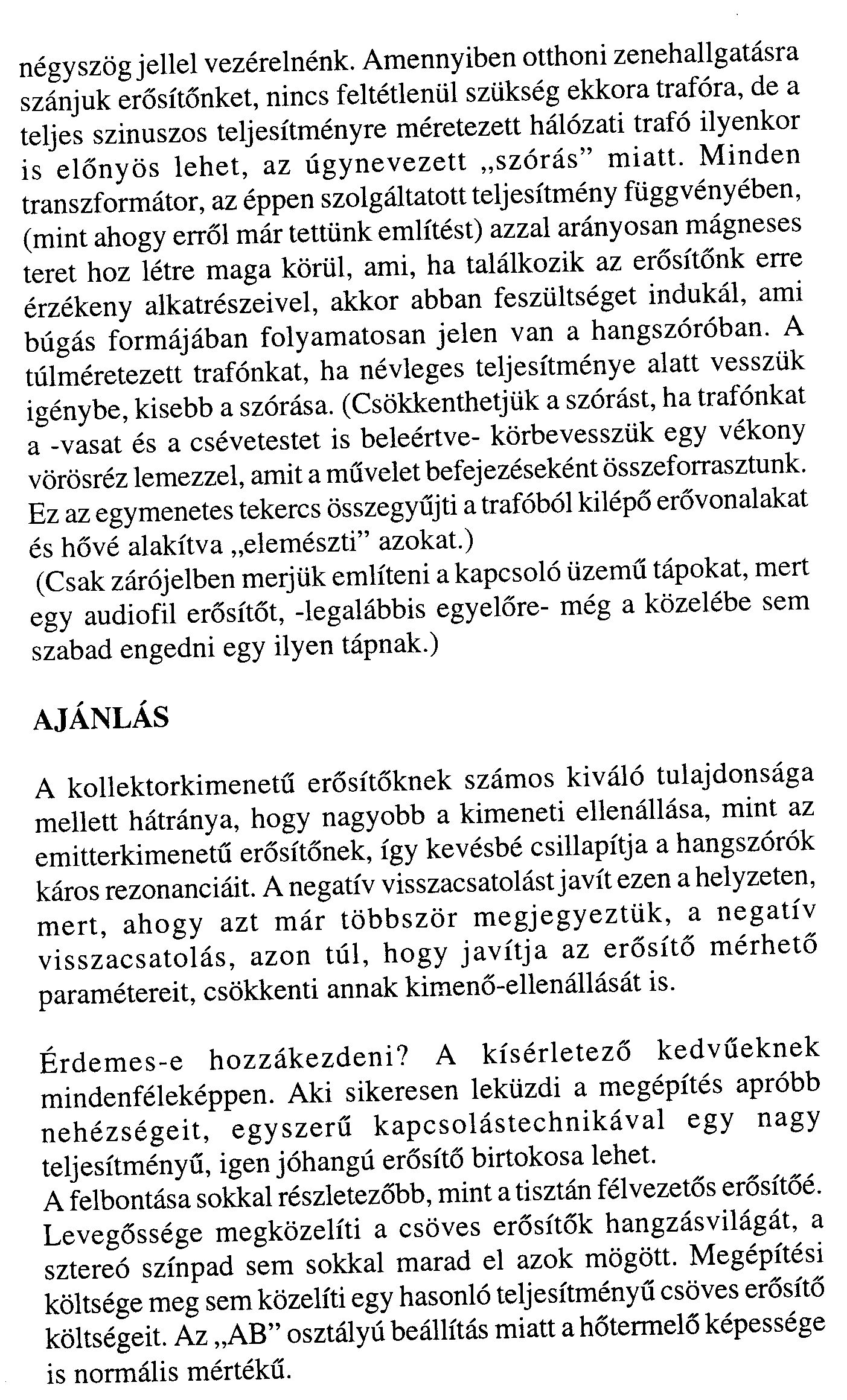

Egy ötlet az anodtápra: nekem toroid trafom van "rádobtam" egy tekercset a fütésnek(ECC 83 12.6V-rol is füthetö 0.15A/ csö) egy kicsit nagyobb áramra méreteztem, és rákapcsoltam egy 230V/12V 5W-os trafot (persze a 12V-os oldalát). A 230V-os oldalon egyenirányitás és szürés után 250V van.

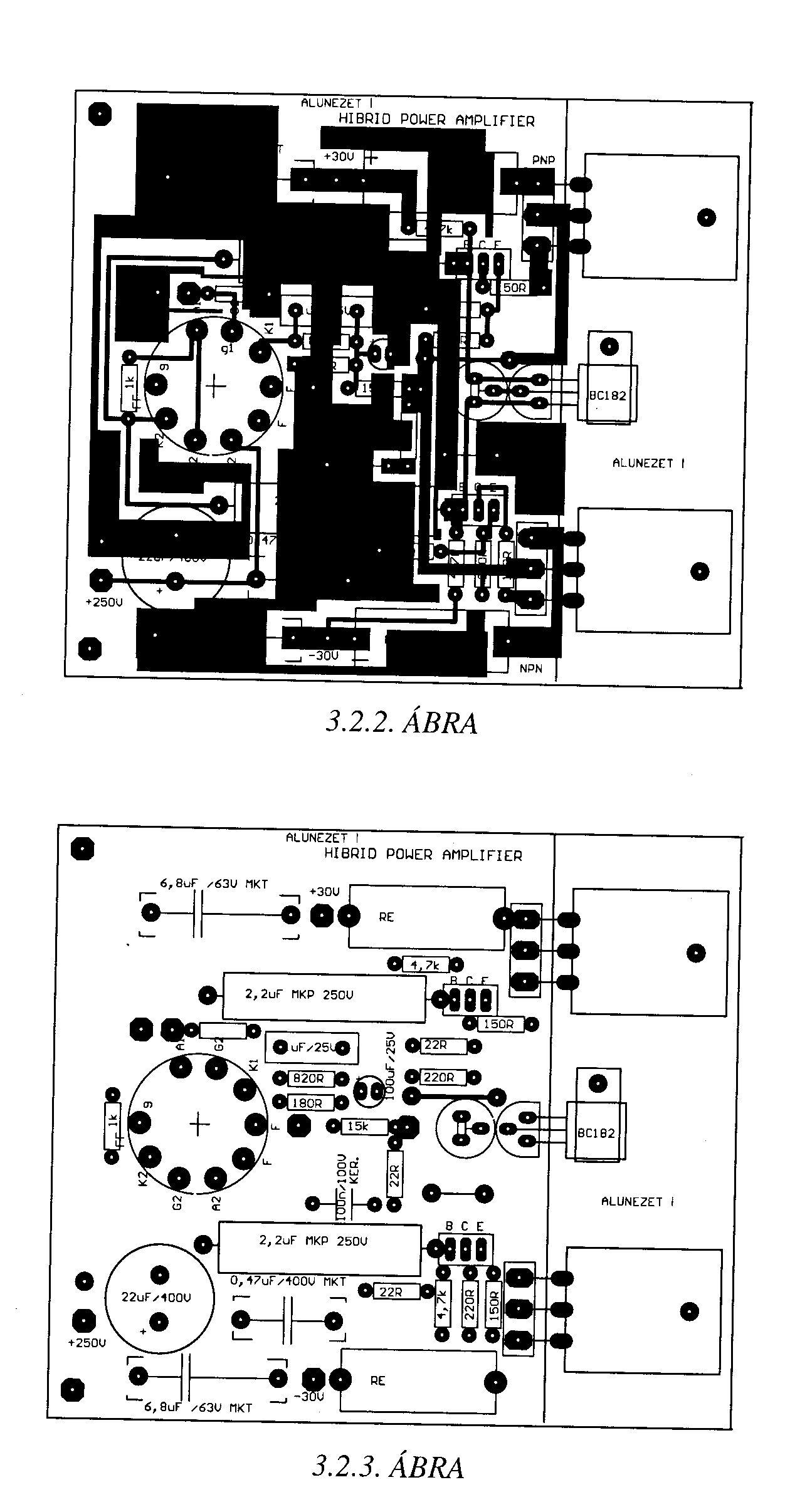

Most böktem ki hogy a hibrid 1,jpg és a hibrid 3.jpg fel van cserélve. A konvertáláskor (mert nem lehet bmp-t feltölteni) el.....tam.

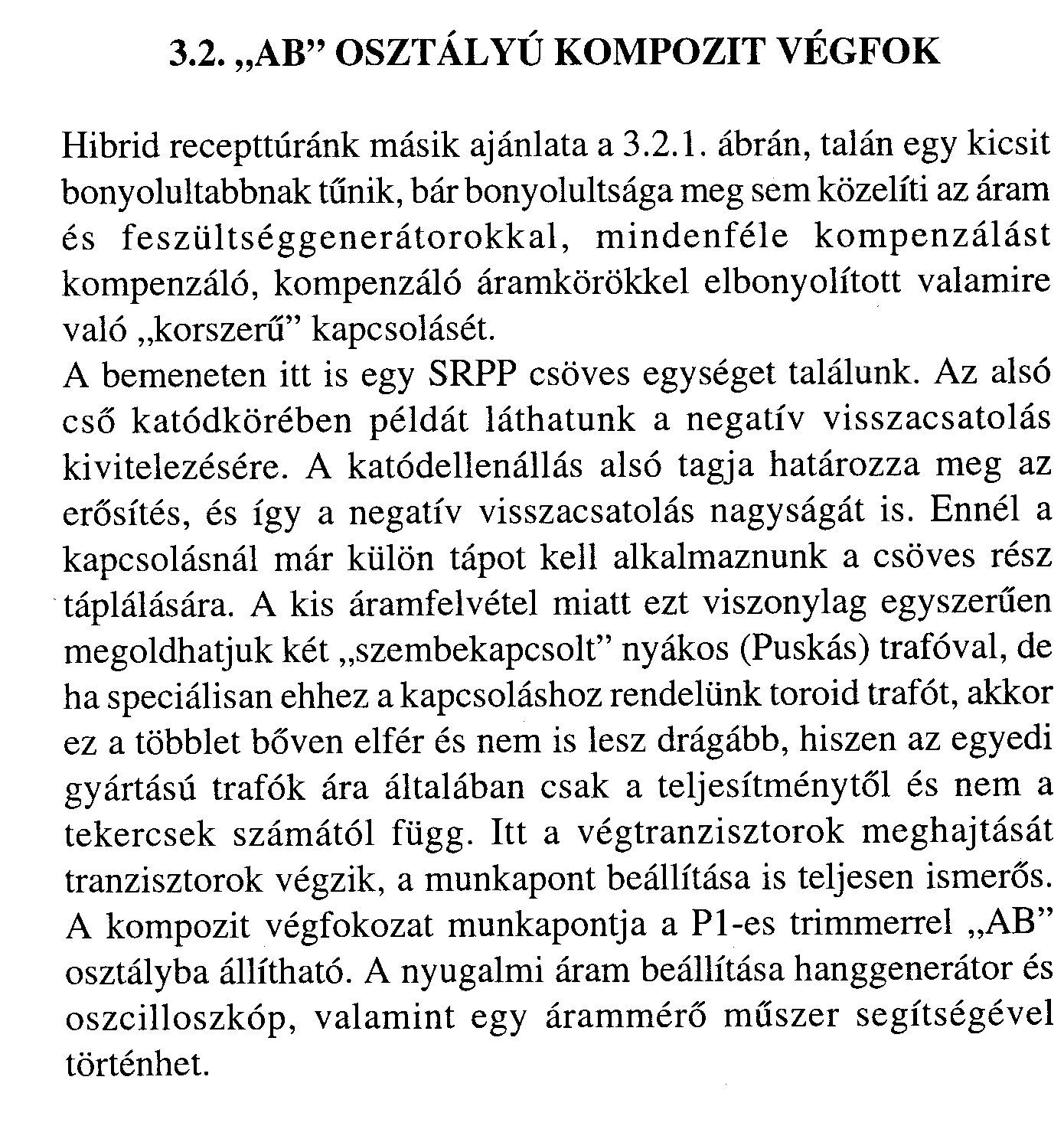

Ez a vegfok erdekes ... en kb. 13evesen epitettem meg, igaz nem csoves SRPP-vel az elejen, hanem muveleti erositovel. Akkoriban jo volt es birta is a strapat (meg egy amator egyuttes koncertjein is funkcionalt hangszererositokent), de sajnos van benne 1-2 elhibazott fogas:

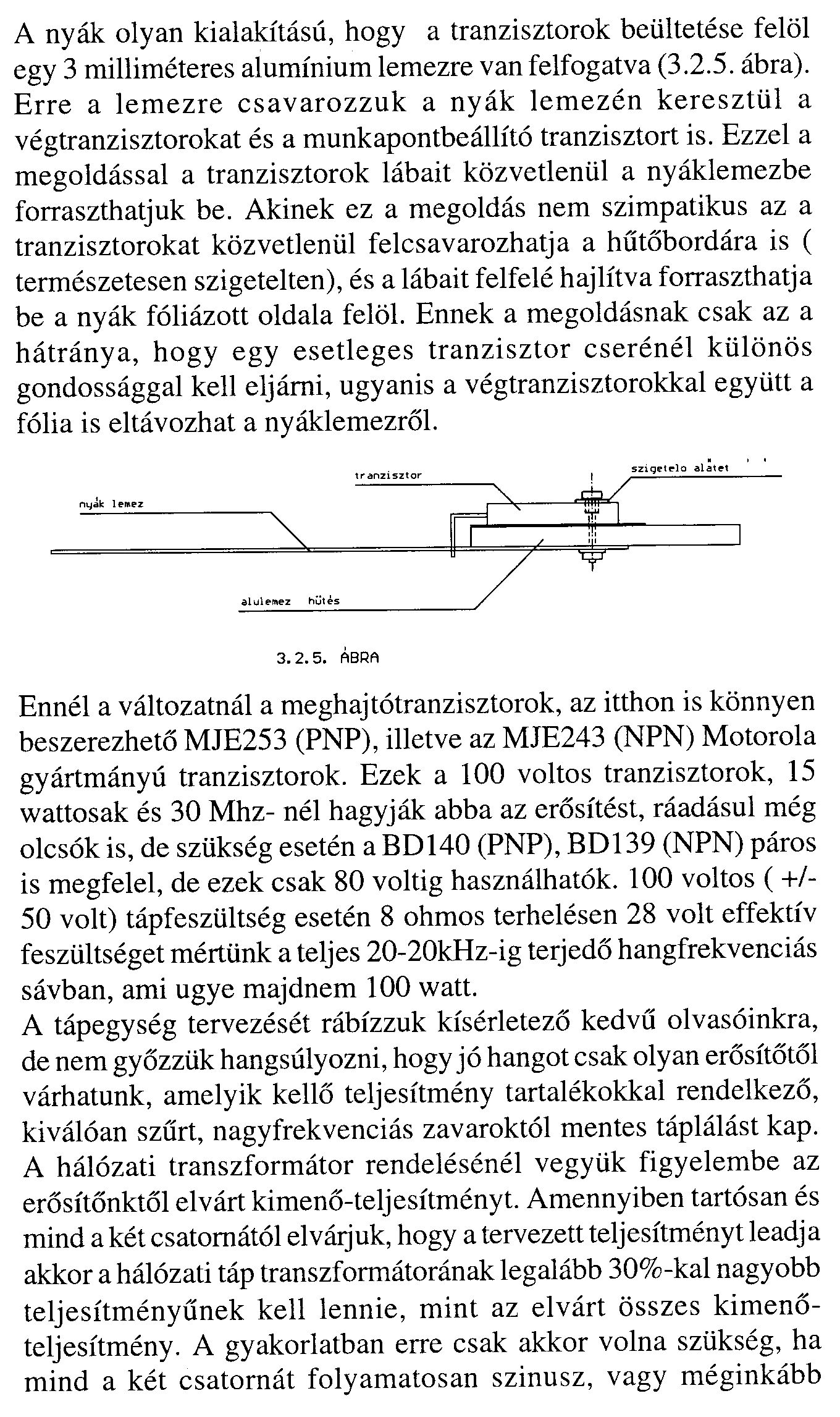

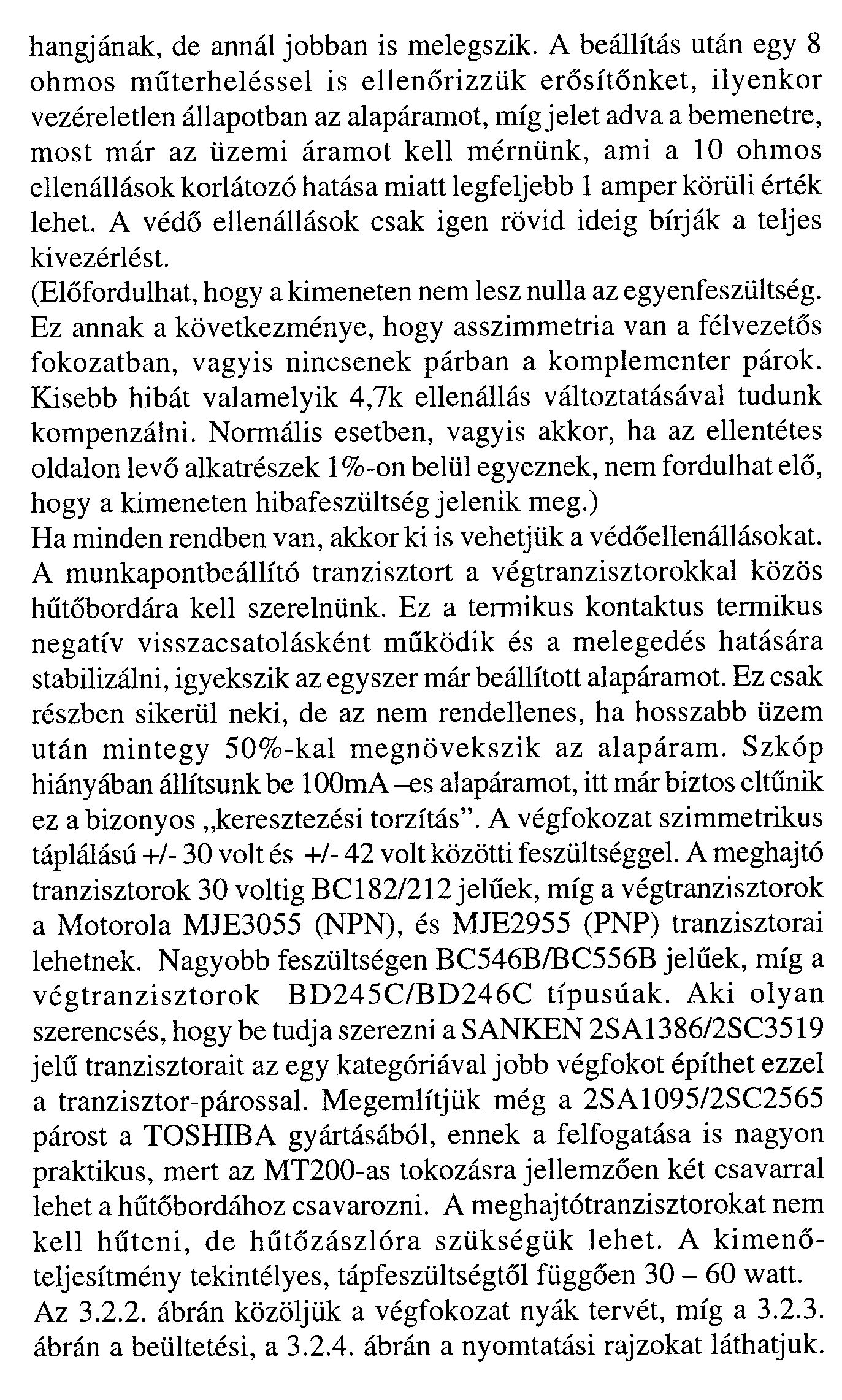

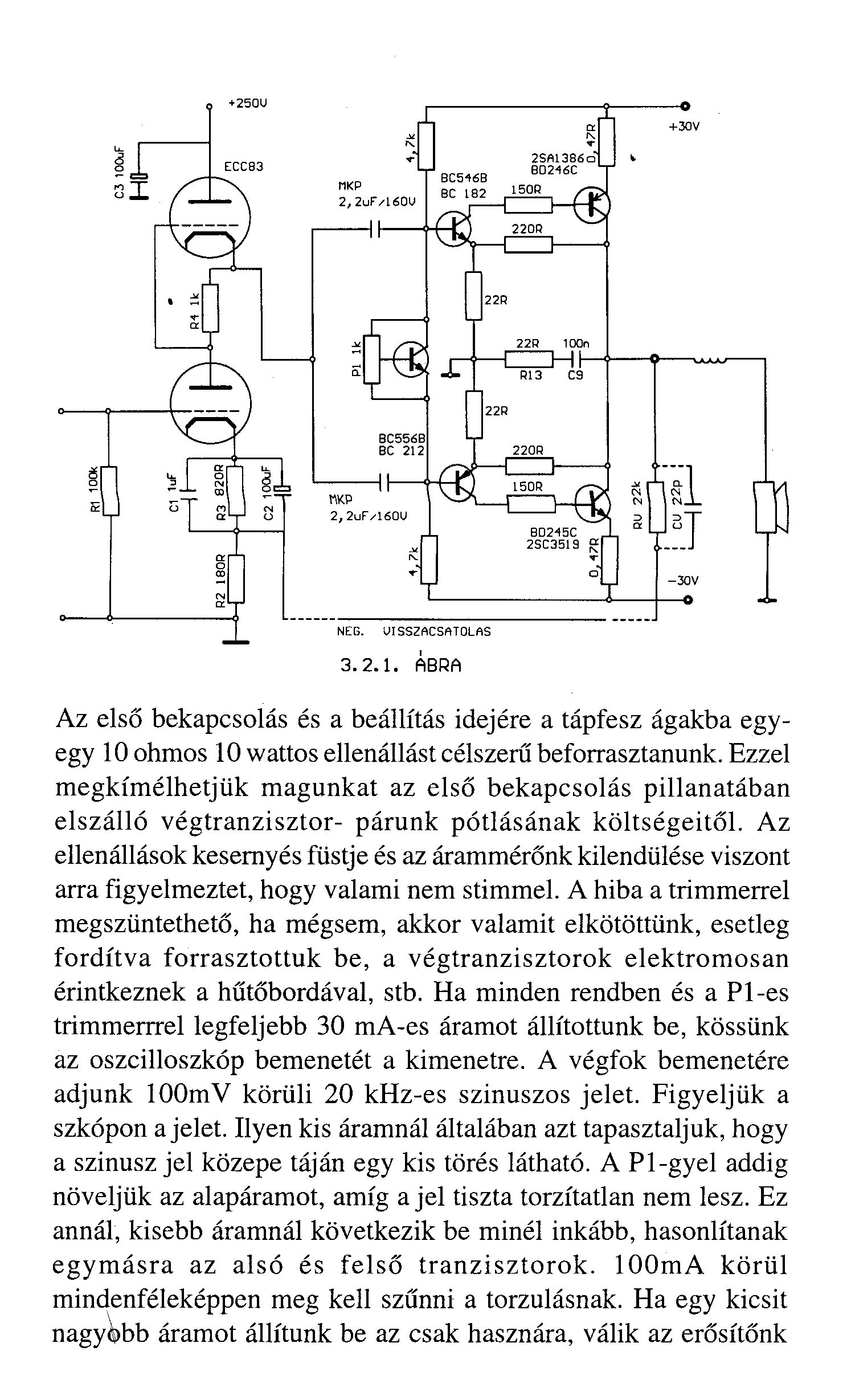

1) az egysegnyinel nagyob fesz.erositesu kompozit kimeno fokozat nem tul jo otlet mert ez felerositi a fokozat termikus instabilitasat is. 2) a nyugalmi aramot beallito potmetert nem szerencses ugy kotni a munkapontbeallito tranzisztorra mint ahogy ennel a kapcsolasnal lathato. 3) a cikk iroja nagy hibat kovetett el hisz azt ajanlja, hogy a kimeno fokozat munkapontjat beallito tranzisztort szereljuk a hutobordara. Ezt ennel a tipusu fokozatnal (Sziklai par) tilos elkovetni, hisz ez nem darlington kimeno fokozat, hanem egy kompozit par ahol csak egy BE atmenet van a kimenet fele az is a par elso tagjae ami nincs hutobordan es nem is kell hogy ott legyen! Az erosito ugy is mukodokepes ahogy a cikkben van, de a stabilabb mukodes erdekeben en minimum azt javasolnam, hogy a munkapontbeallito tranyot szereld le a hutobordarol, utana pedig a hozza tartozo potit kosd be normalisan. A normalis bekotes ellesheto pl. sixtek st151-es erositojerol: st151
Szia mp3maker,
nagyon jó, köszi mindenki nevében. Most nagyon boldog vagyok, hogy tavaly kidobtam egy APX100-ast, amin kísérletezgettem csöves téren, de nem mentem semmire. Volt benne egy tonna trafó, kiszedhettem volna.... TaTa
Istenem mit tettél....
Nem hogy nekem adtad volna. ECC 83-ast egyébkét lehet venni több helyen is. üdv.

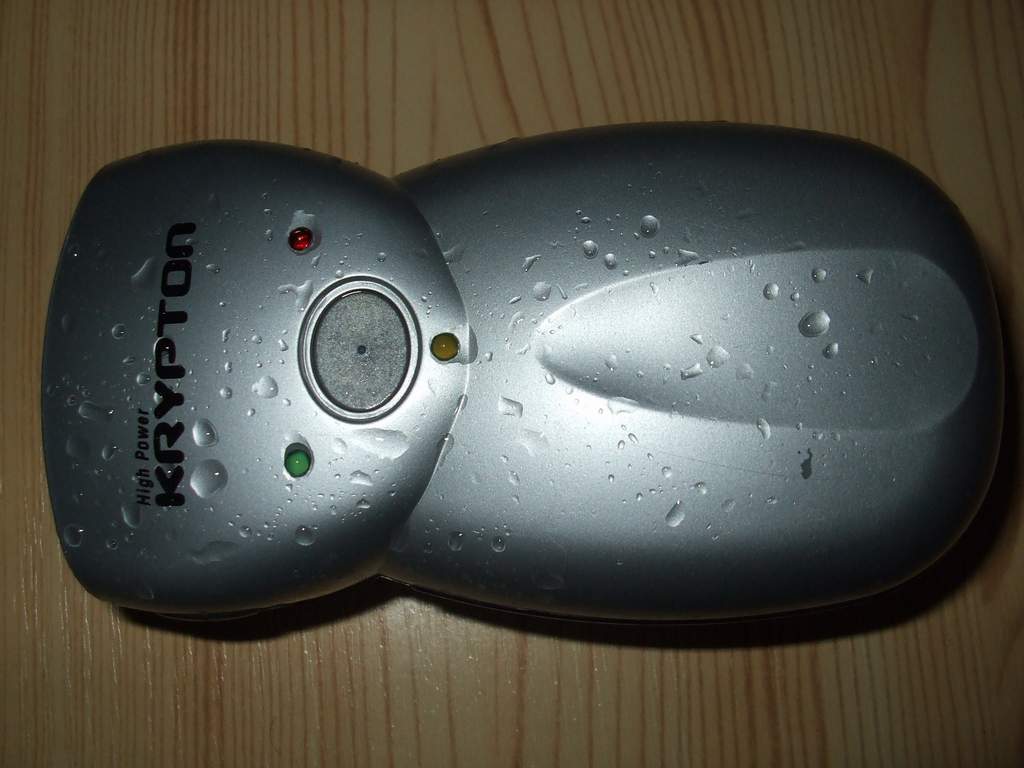

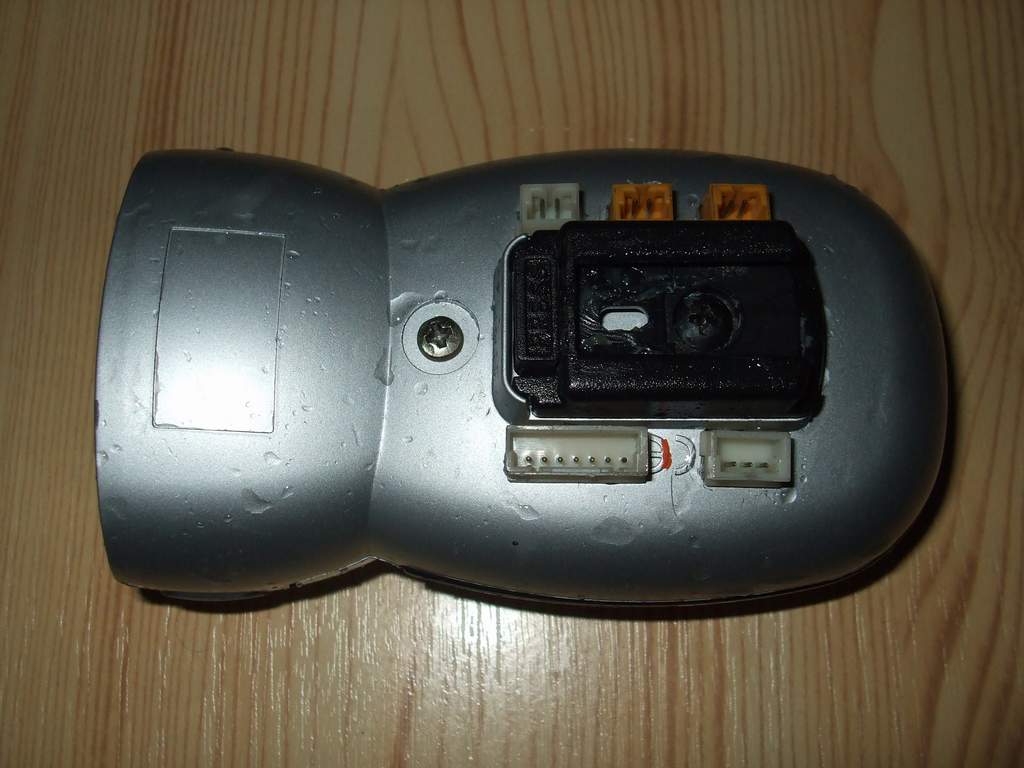

Ezt a bicikli lámpát kb 1,5 éve építettem, és azóta nagyon jól működik.

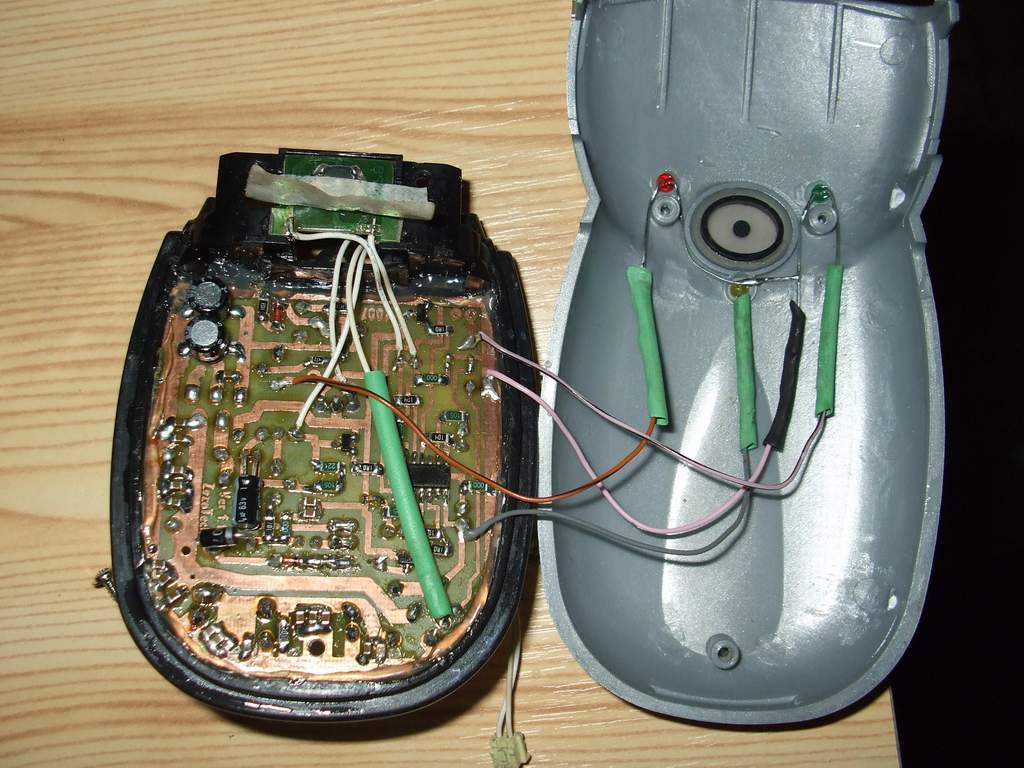

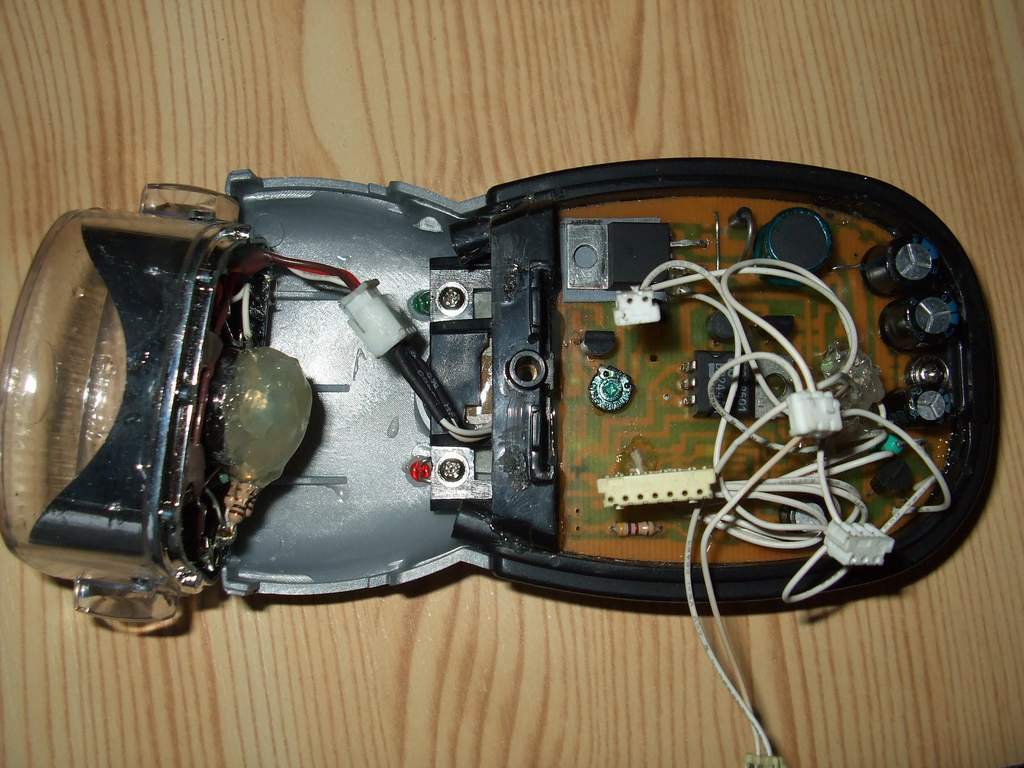

Először is a jó hatásfok miatt van benne egy LM2576-os kapcsolóüzemű stab IC ami a stabil 5V-ot csinálja a 9,6V-ból. A piros led akkor világit mikor kezd lemerülni az akkumlátor, a sárga az azt jelzi hogy kap-e tápfeszt, a zöld meg akkor világit ha töltőn van. Megy rá még 3 nyomógomb amivel külön lehet kapcsolni az első és hátsó világítást meg a keréken lévő ledeket. A hátsó lámpának a villogtatója is ezen van rajta. A nyomógombos vezérléshez egy sima 40106-os C-MOS IC-t használtam. A lámpába elől egy 4,5V-os led van ami 600mA zabál, meg 2darab 20cd kék led. Röviden ennyi.
Azért ilyen lámpát boltba nem kapsz :yes:
nem semmi. jópofa.
erről nekem a bukósisakba épített féklámpa jut az eszembe.
Hali!

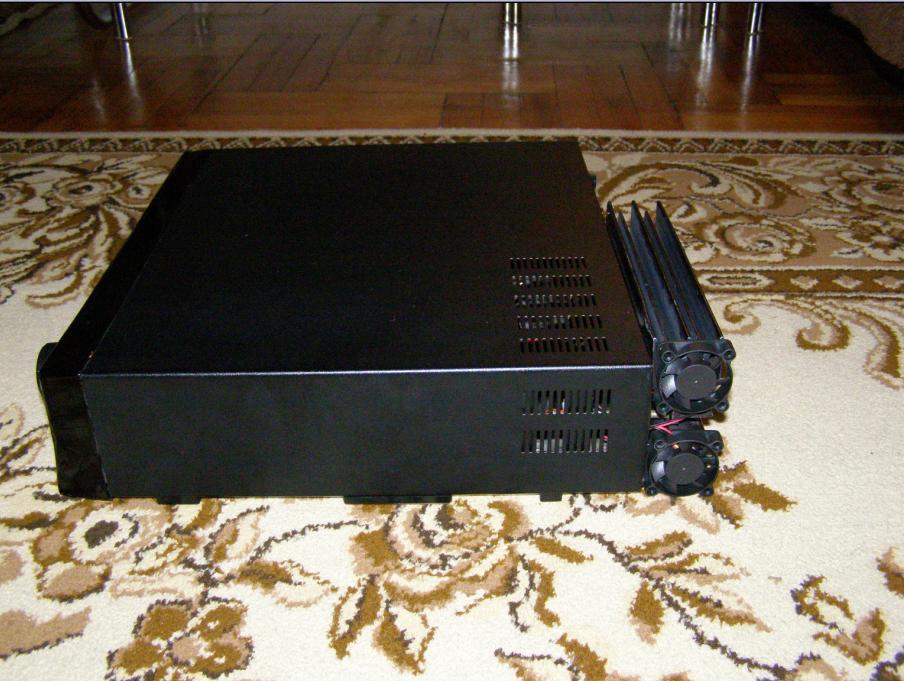

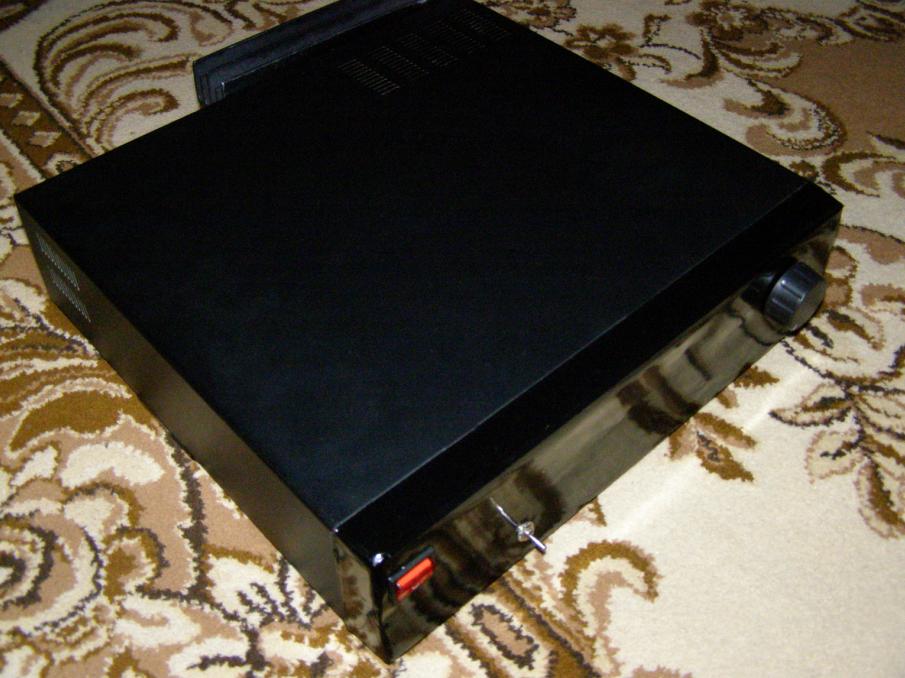

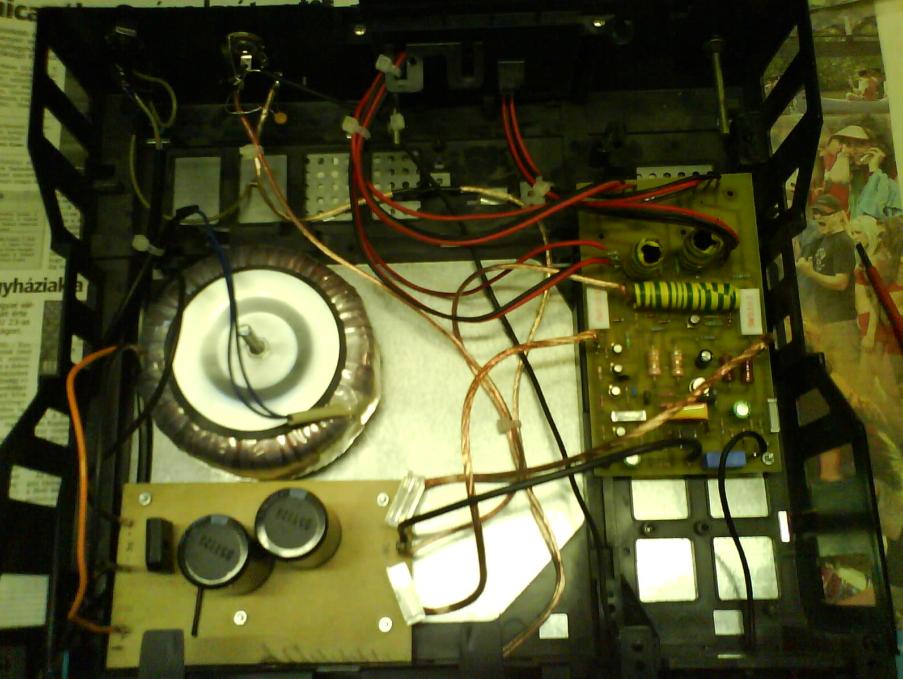

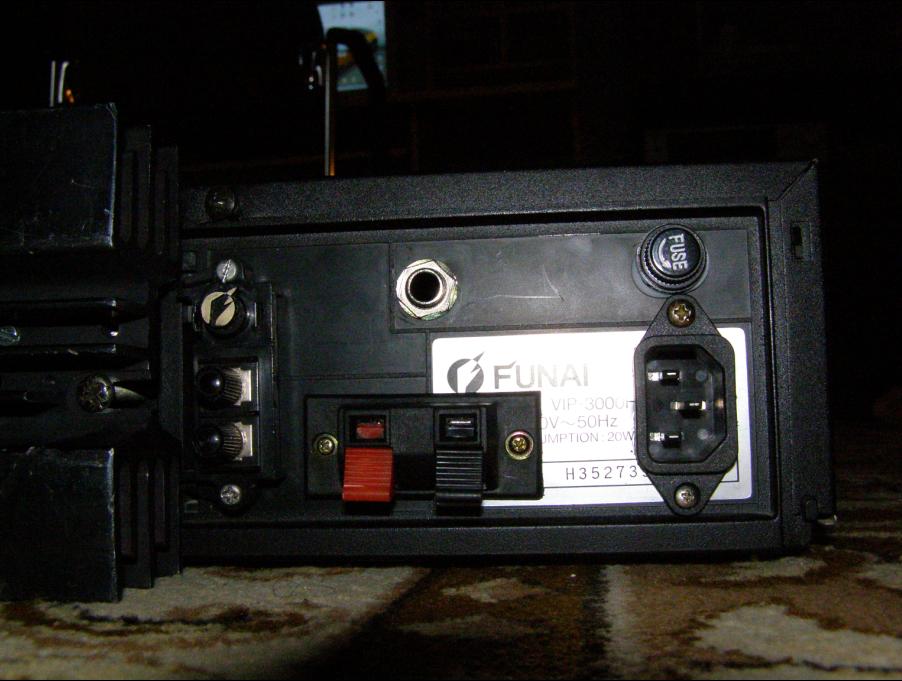

Most fejeztem be a Quad-405 erősítőmet!
F*****a!!
a csatlakozókból ítélve te is szétkaptál már pár fénymásolót v. nyomtatót A fórumban a vulgáris szavak használata nem megengedett!
Hy Mindenki !
Építek egy "egyszerű" trafós tápegységet(áramforrást). Elakadtam, milyen "gyári" csatlakozókkal vigyem ki a delejt. Használni szándékozom róla csavarzógépet, kompresszort, akkutöltő "adaptert". Cél az egyszerű, üzembiztos csatlakozás. /a szivargyújtó csatiról lebeszéltek: "hamar elfüstöl a belük"/ Max teljesitmény 7,7-14,4 V ~ 20 A Segítségeteket, ötleteket köszi : M.
A vulgáris szavakat kéretik mellőzni!
hi
én e fajta cstlakozókat szoktam használni, boltban is lehet kapni ( bár én a rossz kapuelektronikákat szoktam szétbontani ezért) 15-20 A elbír
oh... bocsi
Wago 500 - Sorkapocsnak hívják. Azért 500, mert 5mm-re vannak egymástól a lábai. Fillérekért lehet venni.
|
