Az analóg feszültségmérő helyett én inkább digitálist tettem volna. Amúgy szép. Tetszik.

Köszönöm.

Az analóg műszerek mellett egy digitális A/V is van. Mérési hiba miatt egyből az analóg ampermérő mellett. Kicsit távolabbra szántam hogy ne érjenek össze.

Látom sokat bíbelődtél vele, kapott is egy praclit tőlem. Én egy dolgot hiányolok - amit én a saját tápomnál megcsináltam. Hosszú banánhüvelyek, csavaros és keresztben lukasztott kivitelben. Így egy sima drótdarab is könnyedén befogatható a kivezetések közé - stabil módon. Szinte csak ezt használom ki, a banándugókat isten tudja, mióta nem dugtam bele.

Régen ezt műszercsatlakozónak csúfoltuk..

A régi tápomon olyan volt a csati, de én nem használtam azt a funkcióját. Itt arra törekedtem hogy a lehető legkevesebb kilógó tárgy (műszer/csati) legyen rajta. Egyébként én többnyire banándugót használok (mérőkábel, tápkábel, krokodilcsipeszes kábel). Így szoktam meg és szerintem ez már nem változik nálam.

Pedig előnyös a megléte, mert analóg kijelzésen olyat is észrevenni, ami digitálison igen rosszul látszik meg. Ilyenkor kerül elő a szkóp, hogy mi lehet a tápvonalon, ami persze nem hátrány, csak szerencsés esetben, az analóg műszer mutató remegéséből is le lehet vonni a következtetést, hogy valami baj van.

Csatlakoznék a véleményedhez.Villanypásztor építésnél szembesültem a ténnyel,hogy képtelenség leolvasni a digitális műszerről az időben változó feszültséget és áramot,nem tudtam leolvasni,hogy egy kondenzátor mekkora feszültségre töltődik s közben mekkora áramot vesz fel a készülék.Kellett vennem és építenem is analóg műszert.

No, de itt egy labortápegységről beszélünk! Beállítom a kimenő feszültséget és az atom stabilan annyi. A kimenő áram már változhat, de a fesz....?

A digitális nem jelent egyértelműen számjegyes kijelzést. Digitális alapon lehet vonalkijelzést is készíteni, ami már akár nagyon finom bontású is lehet, egészen apró kis változásra is azonnal reagálni képes, mert nincs mechanikus tehetetlensége. (Attila86 panelműszere is tud ilyen funkciót -a számjegyes kijelzés mellett- árammérésnél.)

Az elektronikák és a szoftver pár hét alatt elkészült még decemberben. Egy kollégám készítette a mechanikát, az azonban egész idáig tartott, vagyis több mint fél évig készítette. Ez kell ahhoz hogy a szerkezetet a sínen tologatni lehessen.

Az elektronika vevőantennáit konstans távolságra tartja a sínkoronától. 6db kereke, 36db görgője és 4db kis megvezető idomja van. Egy csomót kísérleteztünk rajta mire elértük hogy szépen siklik a sínen. Ha csökken a nyomtáv akkor nem szorul és ha nő akkor sem esik be a sínek közé de még csak nem is kotyog. Kitérőkön is szépen átsiklik, nem megy el a másik száron és a kitérő szívénél sem akadnak be a kis kerekei.
És viszonylag könnyen, egy kézzel szállítható, a pályáról pedig szükség esetén egy mozdulattal ki lehet rántani.

Most tudtam csak rászerelni az elektronikát és kipróbálni végre a teljesen végleges állapotában. No meg persze nem "szintetikus", generált jellel az asztalomon hanem valódi jellel, kinn a vasúti pályán.

Igazából a projekt még mindig nincs kész mert a PC-s program ami az elektronika által az SD-kártyára loggolt adatokat (regisztrátum) megjeleníti, azon egy harmadik kollégám még mindig dolgozik...
De a szerkezet az teljesen készen van.

Készítettem róla egy kis videót:
Bővebben: Youtube

Ügyes, ügyesek vagytok.
Gratulálok a projekthez és az elvégzett munkához.

Sziasztok!

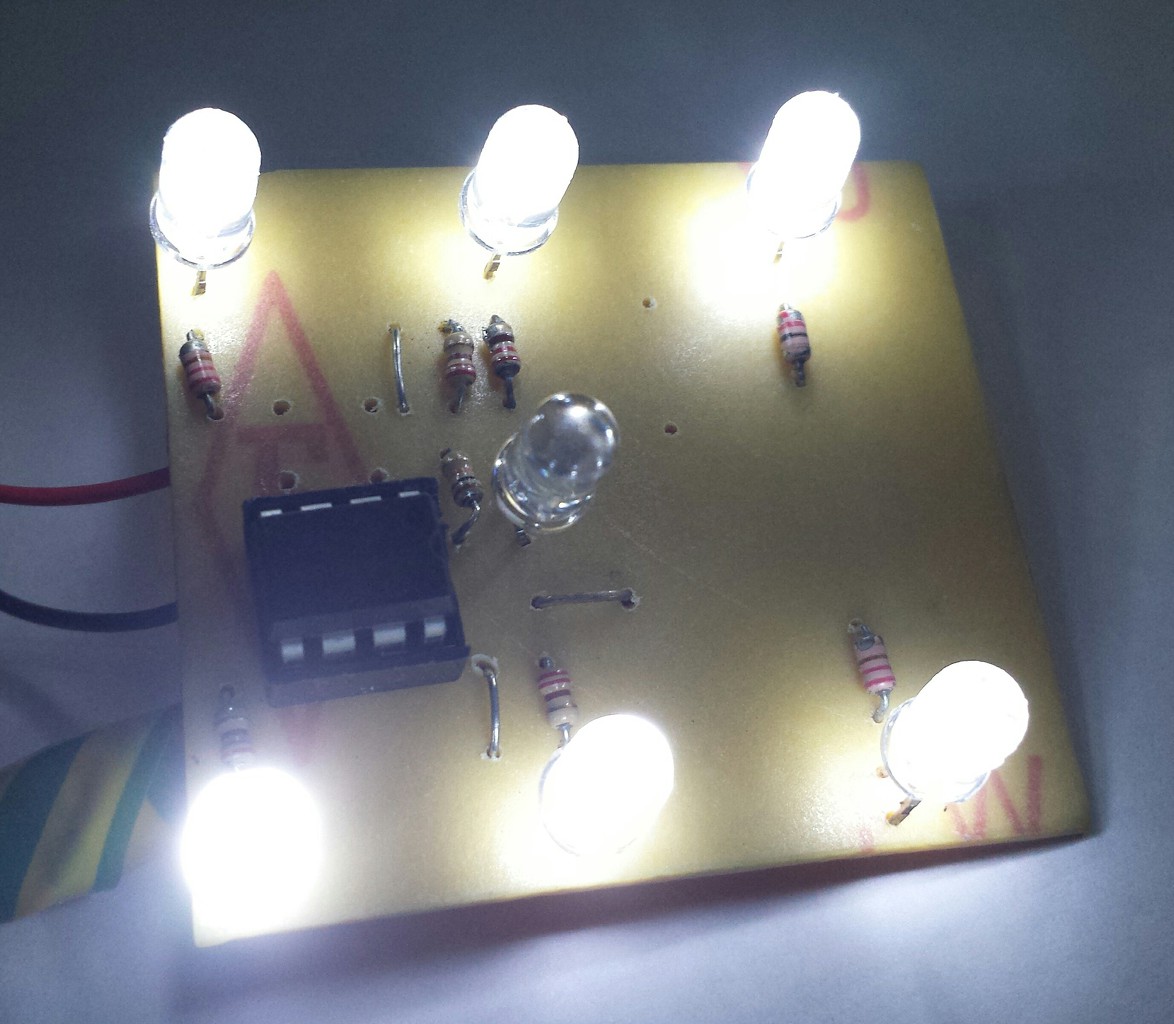

Èpítettem egy ledes dobókockát nem egy nagy dolog de működik. Mèg a dobozolás van hátra.
Videó

Várom vèlemènyeteket.

Nem rossz, de azok a szegény ellenállások mit vétettek, hogy meghámoztad némelyiket?

Hát bontottak ès nem akarták az igazságot. (Nem akartak kijönni.)

Így már érthető, javaslom csipesszel fogd meg az alkatrészt a lábánál (ne magát az alkatrészt) és úgy húzd ki, akkor nem jön le a borítása.

A másik oldalát is megmutatod?

Úgy szoktam csak a lábai annyira maga mellett volt hogy azt nem bírtam meg fogni csak úgy hogy magát a "testet" fogom meg csipesszel.

Nagyon profi.
Valószínűleg régebben volt szó róla, mi ennek a ketyerének a feladata, megosztanád nekünk, mit csinál?
Üdv

Henci, jó a cuccod de ha elfogadsz egy tanácsot:

Azokat a banán aljzatokat dobd ki onnan és egy rendes, leszorítós aljzatot tegyél oda. Az első kontakt hiba után gyorsan be fogod látni hogy igazam volt.

Igen korábban már írtam róla, itt: Bővebben: Hozzászólás
De kicsit részletesebben:
A franciák által kitalált PA135 nevű, magyarul AVR néven futó automatikus vonatvezető rendszernek a pályamenti sugárzóantennáinak a jelét veszi. Megméri a jel erősségét melyből az antenna deformációira, hibáira derülhet ezáltal fény. Továbbá bonyolult matematikai algoritmusokkal meghatározza a jel információtartalmát is, melyet a berendezés a vonat számára előállít.
Van most is ilyen berendezés, csak az egy igazi, 6 kocsis metrószerelvény a maga minden hátrányával. Személyzet kell rá, villany kell hozzá, utasforgalomba kell beiktatni (és nem szállíthat utasokat), egy csomó papírmunka a megrendelése, nem tud hátrafelé menni, ha útban van akkor nem lehet csak úgy levenni a sínről stb. Az én szerkezetem ezeket a hátrányokat küszöböli ki. Egy ember kell csak hozzá, kézben szállítható és kézi erővel tologatható, nem kell hozzá (vontatási) villany.
Állítólag a mérővonat amelyet kiválthat a szerkezetem, abban egy MIG (mármint a vadászrepülő) számítógépe dolgozik. Az enyémben mindössze két PIC. No nem én vagyok ilyen ügyes, hanem a technika fejlődött ennyit cirka 30 év alatt.

Valami hasonlóra gondoltam, azt hittem a sínen megy a jel és azt méri, ezek szerint x méterenként van egy antenna, így már érthető, mármint az elv, mert amit te csináltál az magas
A mechanika is kemény, mondjuk az nem nagyon látszódik a videón, csak gondolni lehet.
Üdv

A fűtésvezérlőm mini Plc-éhez portbővítő. Egy Attiny13-74595 a "lelke". Az 555, az opto, a tranzisztorok szinteket illesztenek, jelet formálnak.

Sziasztok!

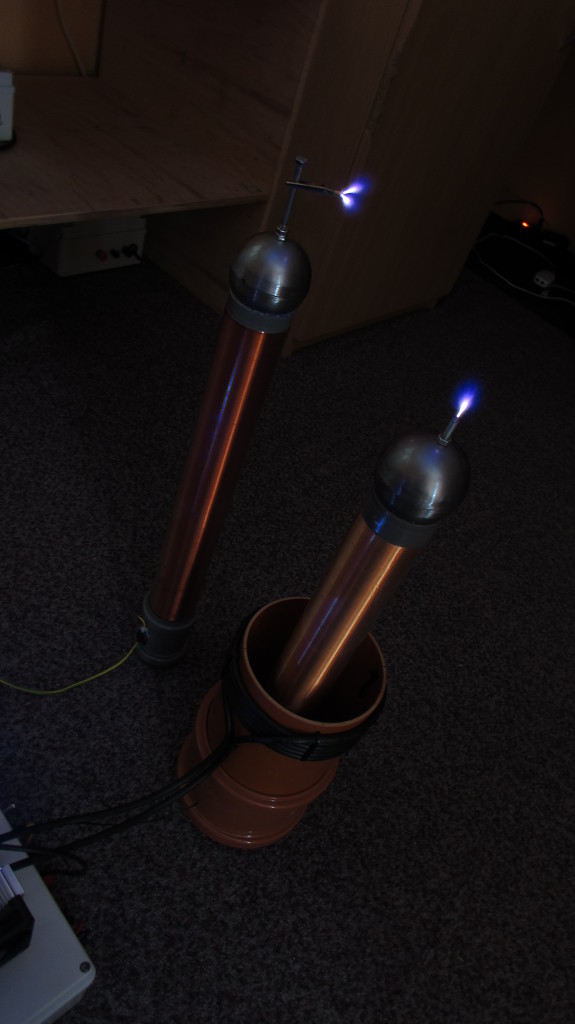

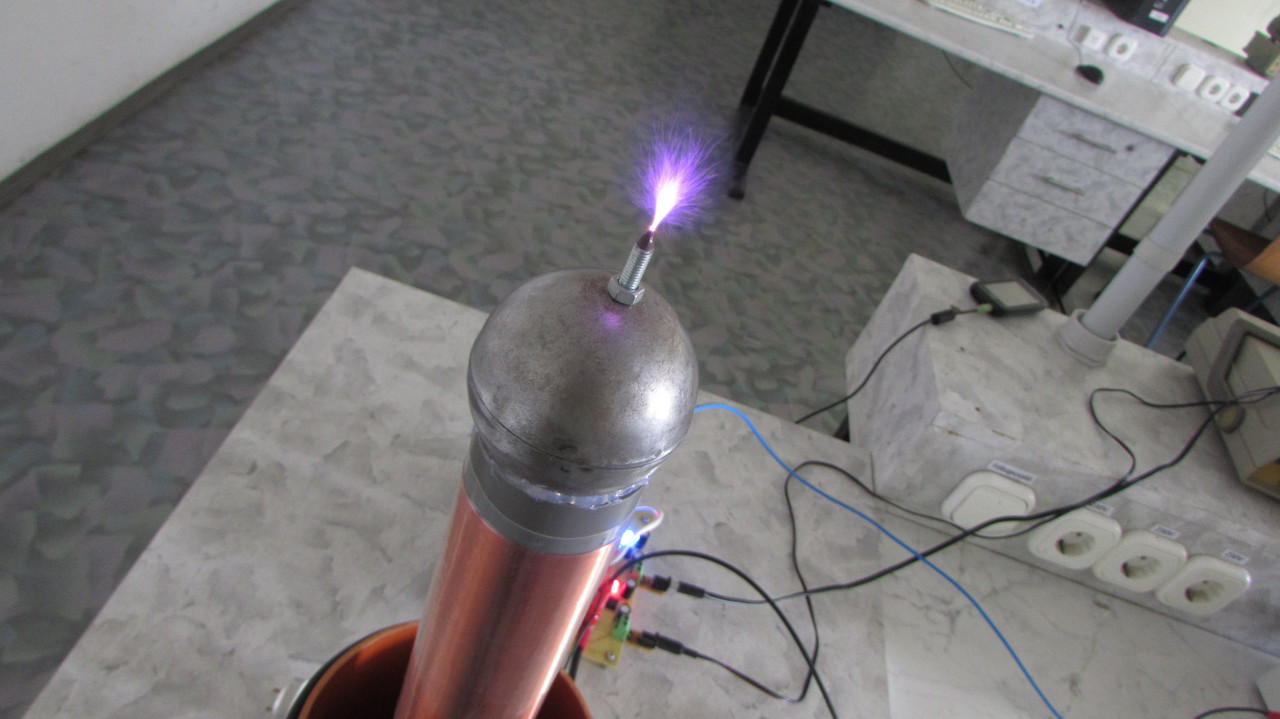

Építettem egy zenélő Tesla tekercset. Kinek, hogy tetszik?

Itt a videó

Nagyon jó lett! Igényesen van kivitelezve, gratula!

Köszönöm!

Minden véleményt szívesen fogadok, mert így van esély olyan hibák korrigálására is amit én esetleg figyelmen kívül hagytam. Viszont nem tudom milyen aljzatra gondolsz. Egy linket tudnál küldeni? A banán aljzatokkal kapcsolatban: már régóta használom őket (még a régi tápomban) de nem volt kontakthiba. Ezért is tűnt egyértelműnek a választás.

Sziasztok!
Felraktam youtube-ra egy videót a LED mátrix karórámról: Bővebben: Link. Akit érdekel a téma, itt beszélgetünk róla: Bővebben: Link

Szia, a kivitelezés szép, de engem az érdekelne, hogy milyen fűtésvezérlőd van, és ennek segítségével mire lesz képes? Szóval ha valamit írnál esetleg arról, hogy mi volt a célod ezzel a dologgal. Köszi előre is! (Személy szerint engem érdekel a fűtéses téma...)

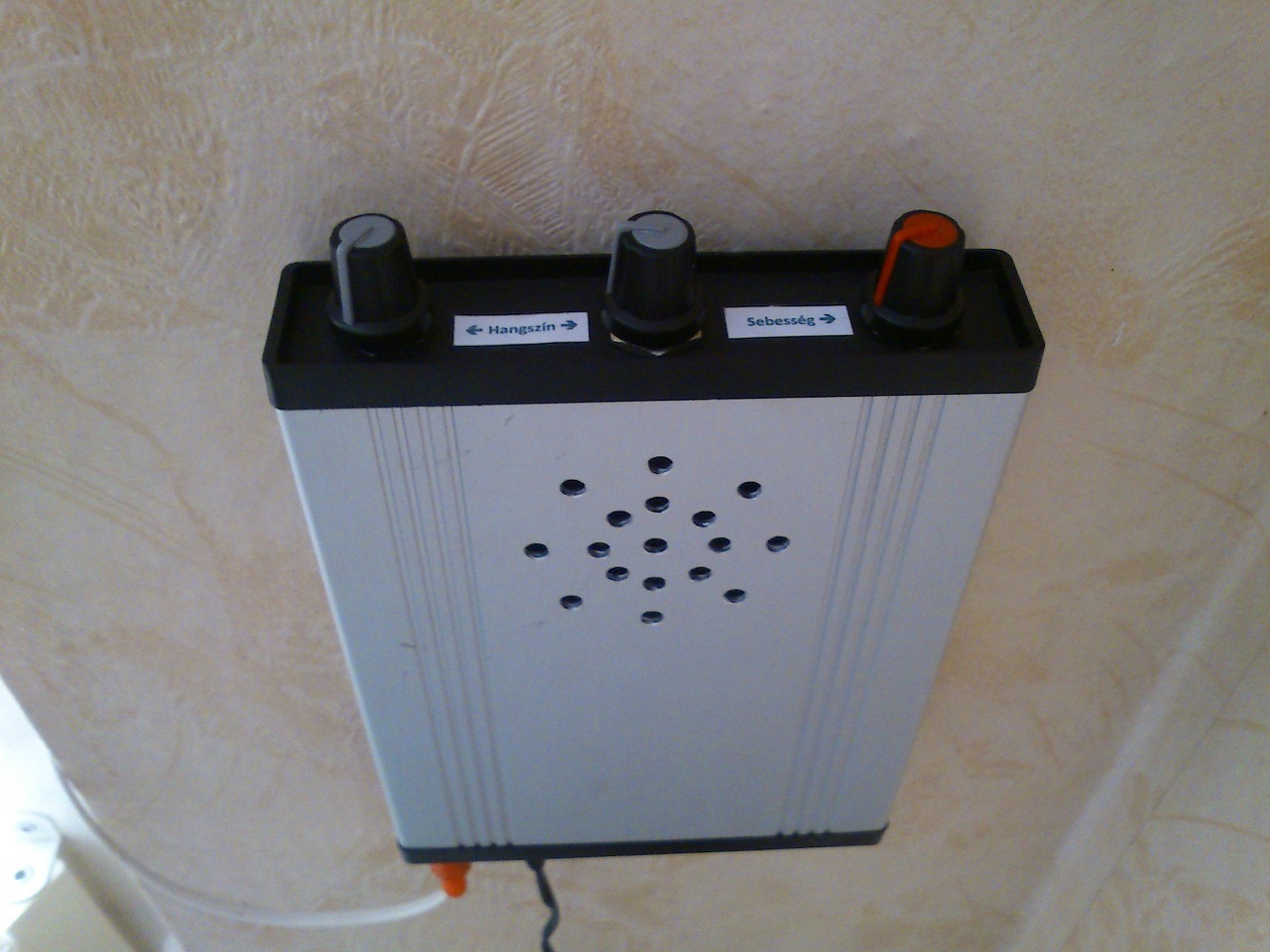

Sziasztok! A történet úgy kezdődött, hogy szükség volt otthon egy kapucsengőre (mivel a szomszéd pontosan ugyanolyan típust vett, a többit el tudjátok képzelni). Mindenképpen vezetékes technikában gondolkodtam, mivel nem értek (még) annyira az rf technikához. Tehát felkutattam a fórumot egy egyszerűbb vezetékes kapucsengő után, de nem találtam nekem megfelelőt, így hát terveztem egyet jórészt digitális áramköri elemekkel. A működésről annyit, hogy kép potenciométerrel állítható be a hangszín, eggyel pedig a "dallam" sebessége. Maga a dallam a telefoncsörgéshez némiképp hasonló hangra (is) beállítható. Ahogy időm engedi cikk készülhet róla, így a kapcsolás részleteibe most nem mennék bele , beszéljenek inkább a képek.

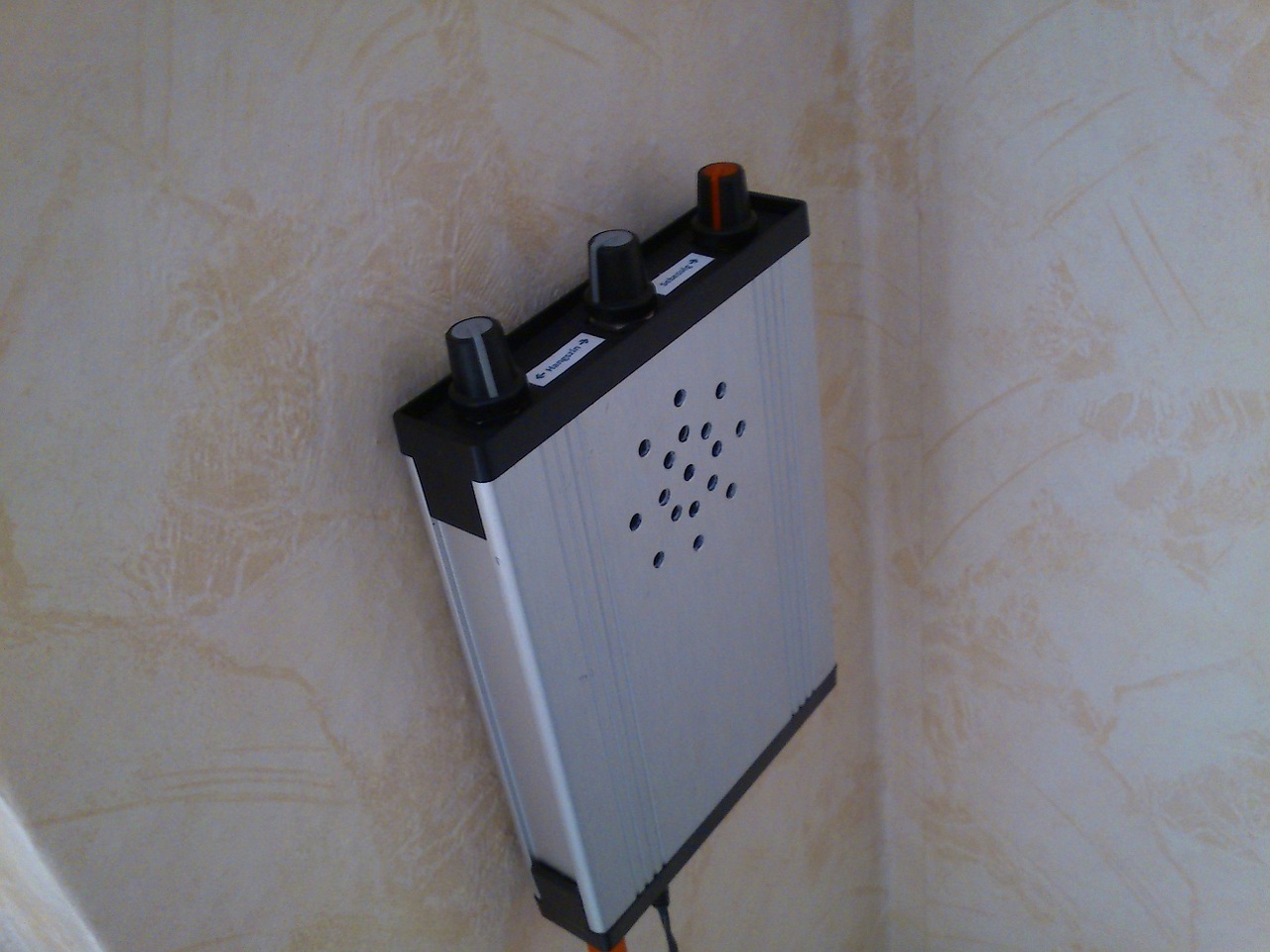

Az eszköz a falra került felakasztásra.
A nyákot lézernyomtató hiányában kézzel rajzoltam.
