Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Ha eljössz érte
![]()
Tobb mint ketszer olyan messze elek, mint ahany bit osszesen van abban az EPROM-ban
![]()
Sikerült kijavítani a hibát , köszönet manolonak a kijelzőért .

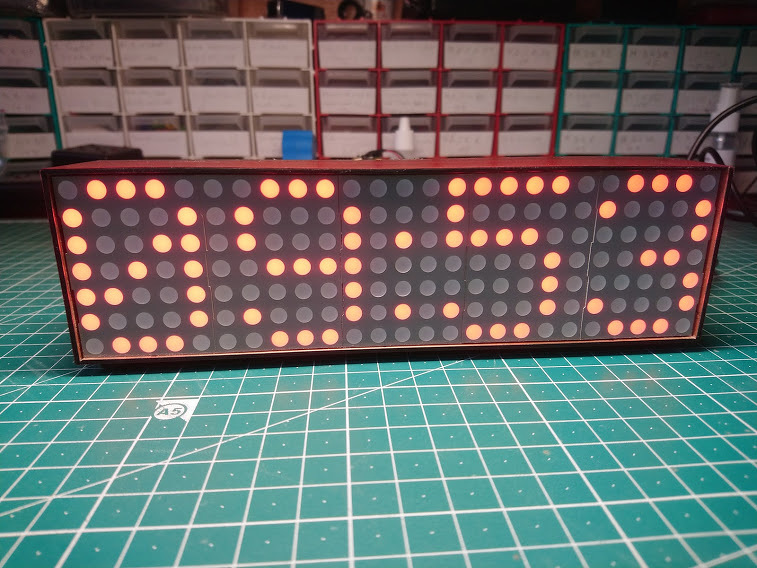

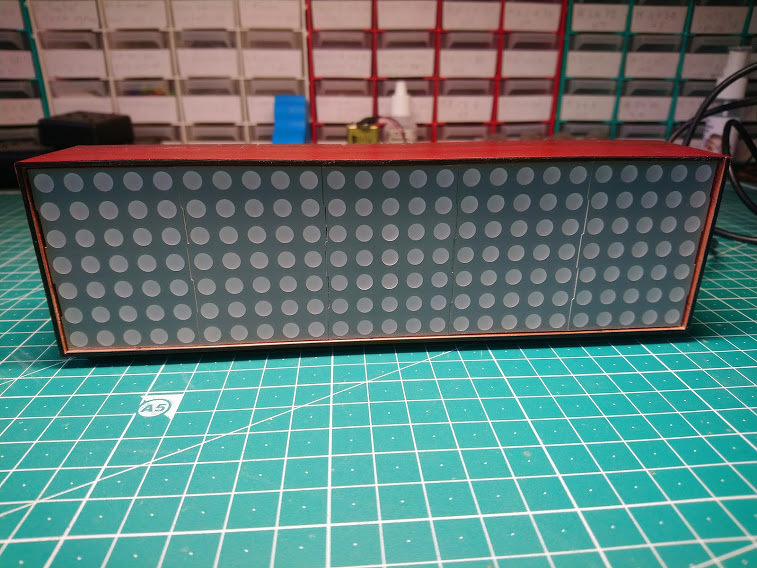

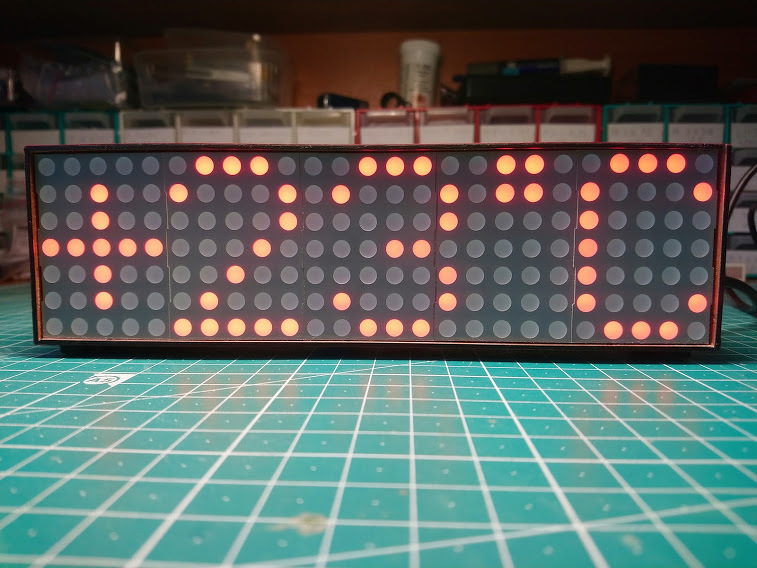

Be is dobozoltam , pár kép az óráról és egy videó a működésről. https://youtu.be/J3LJj5IyqFU
Tökéletes. Gratula !

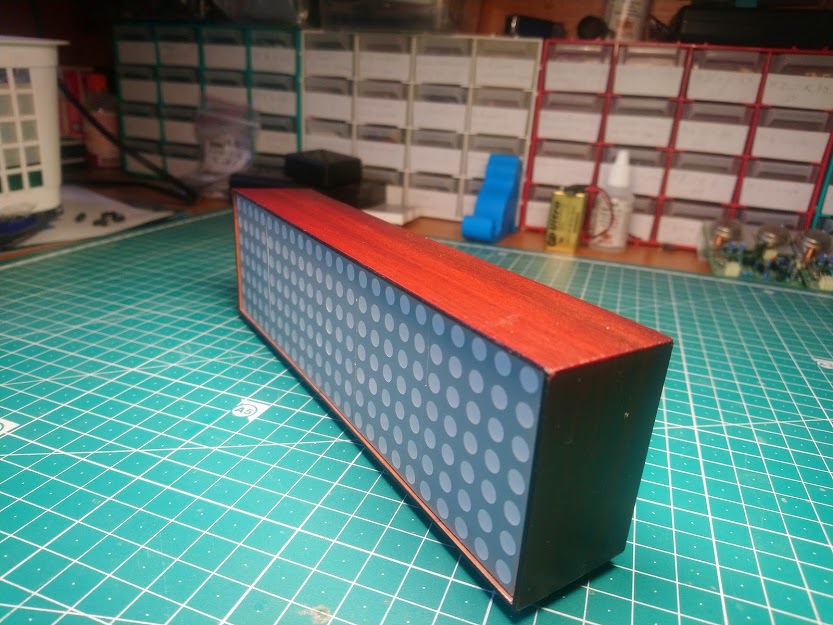

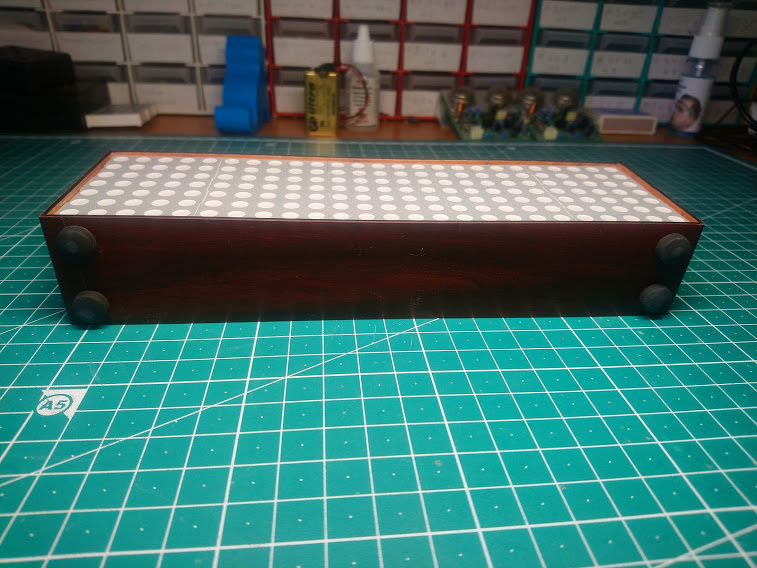

A doboz is szépen sikerült, és hibátlan kijelzővel hibátlanul működik. Ilyen dolgokért jött létre ez a " kiállító terem ". ![]() ![]()
Szia! Ha ellenállás-mérővel rámérsz az 1-es 4-es lábra mit mutat?

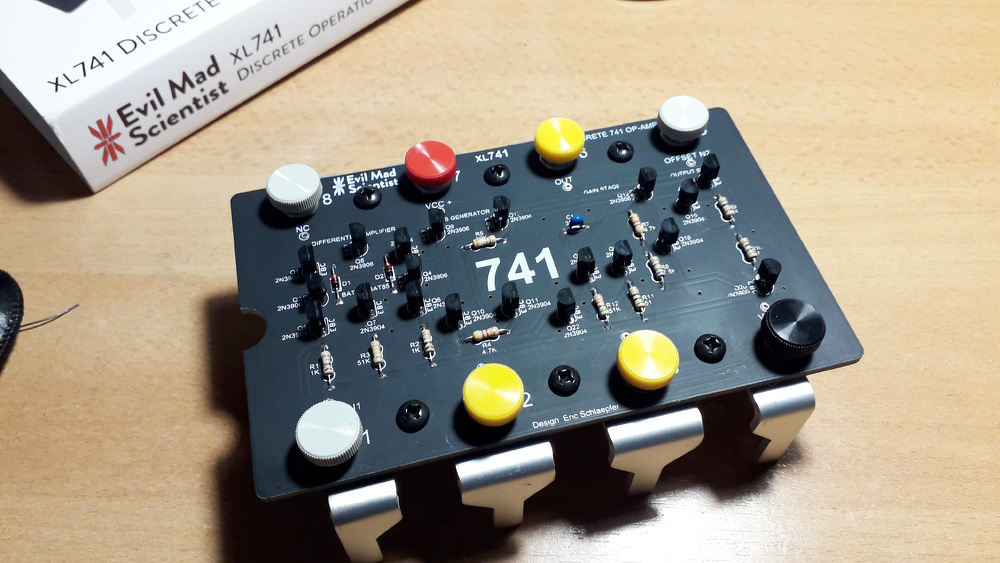

A látható fém lábak oldalanként egy darabból vannak, csak díszítőelemek. A színes (fehér, piros, sárga, fekete) csavarok az igazi érintkezők.

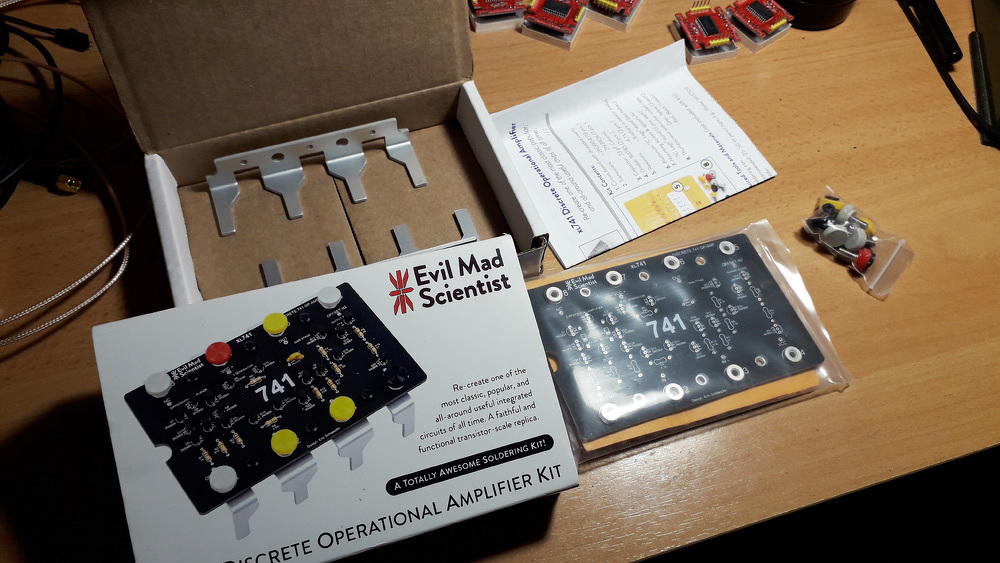

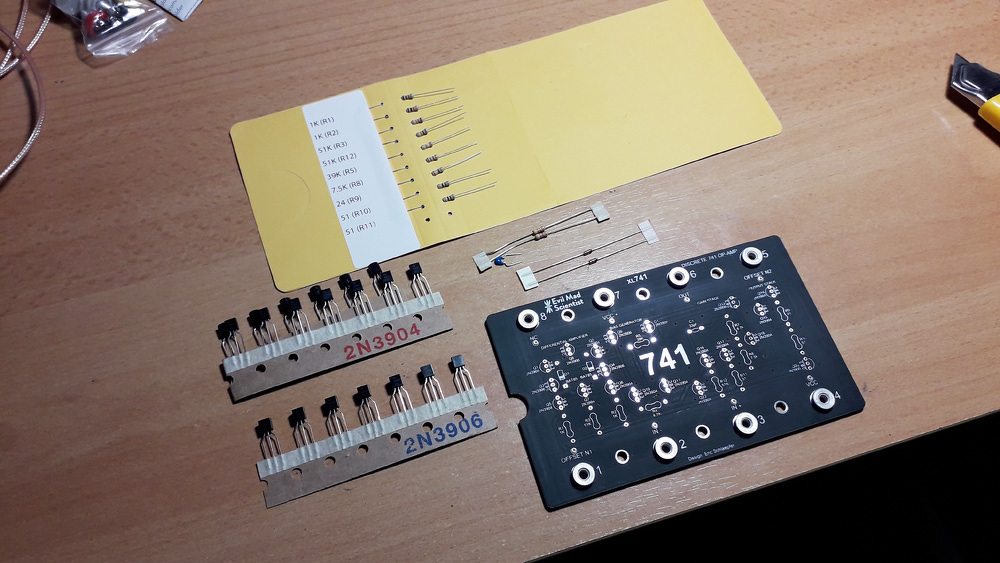

Nekem ez a következő, rég építettem már haszontalan hülyeséget. A durva, hogy a tranzisztor darabára 2,2Ft, az ellenállásé 1,6Ft.
Létezik belőle 555-ös is. Az áruk viszont horror!
![]()
Ez nagyon kemény! Szeretem az ilyen díszeket.
Szia! Q19-es tranzisztor-állatfajt honnan lehet szerezni?
Sziasztok!

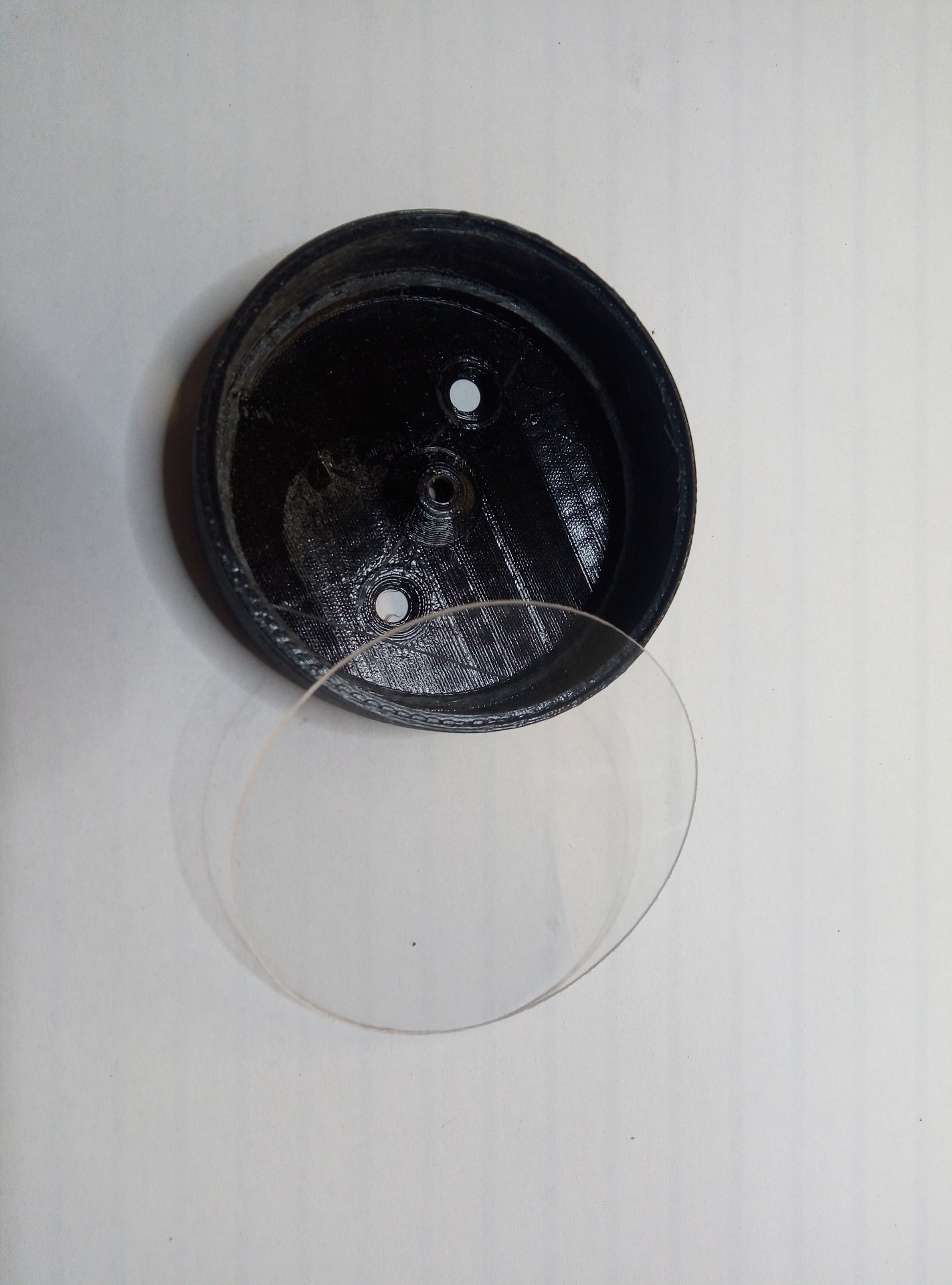

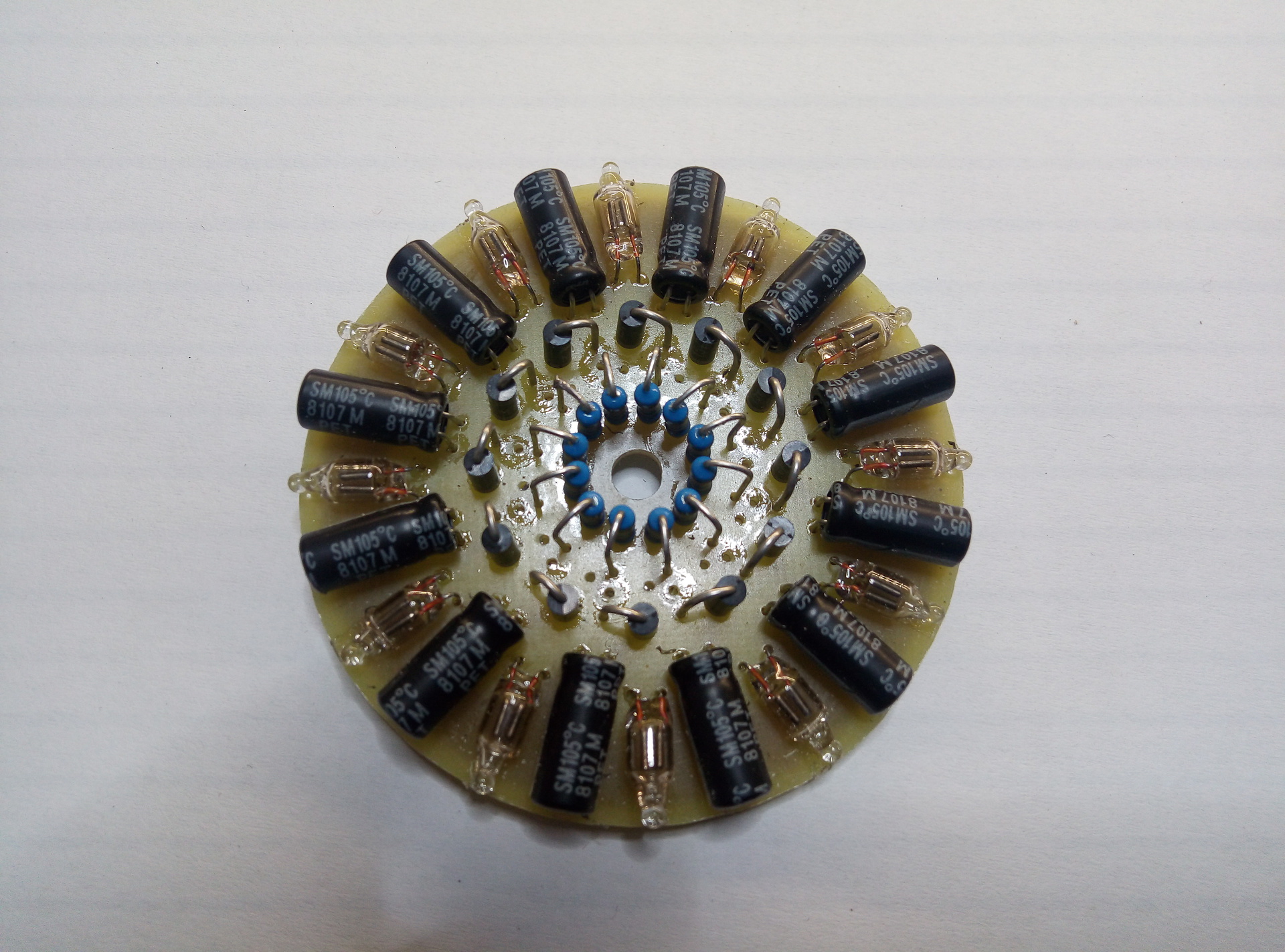

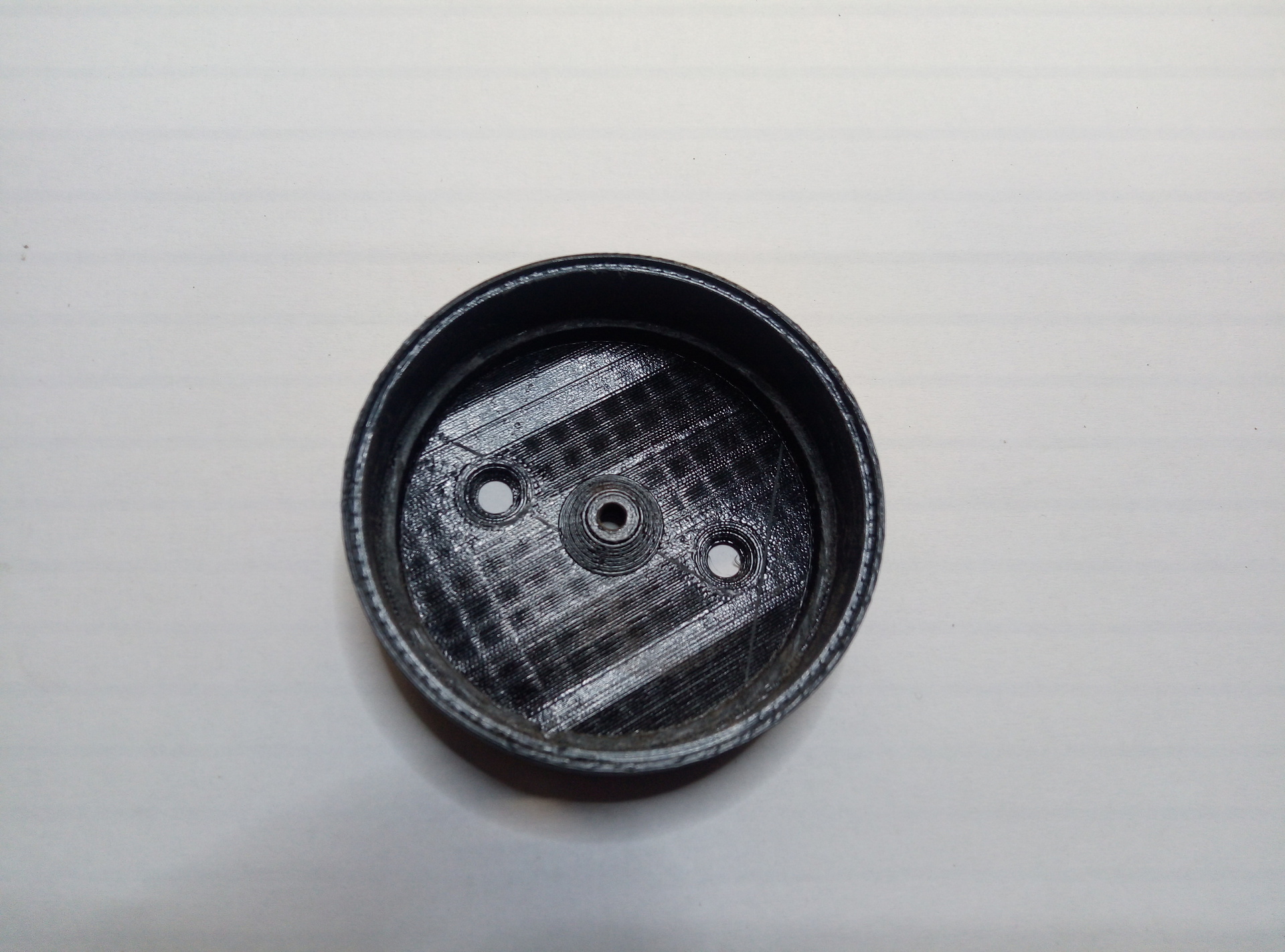

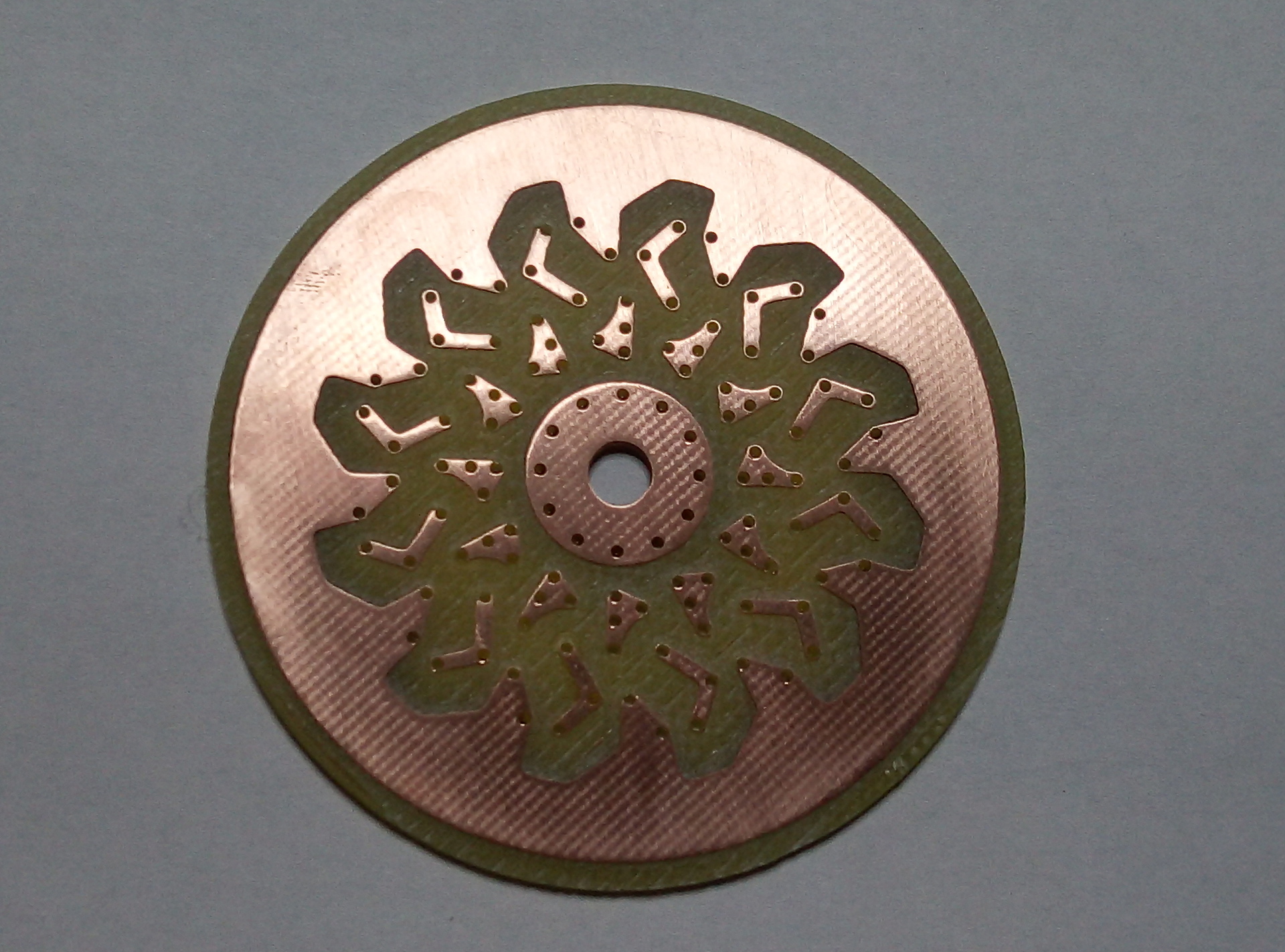

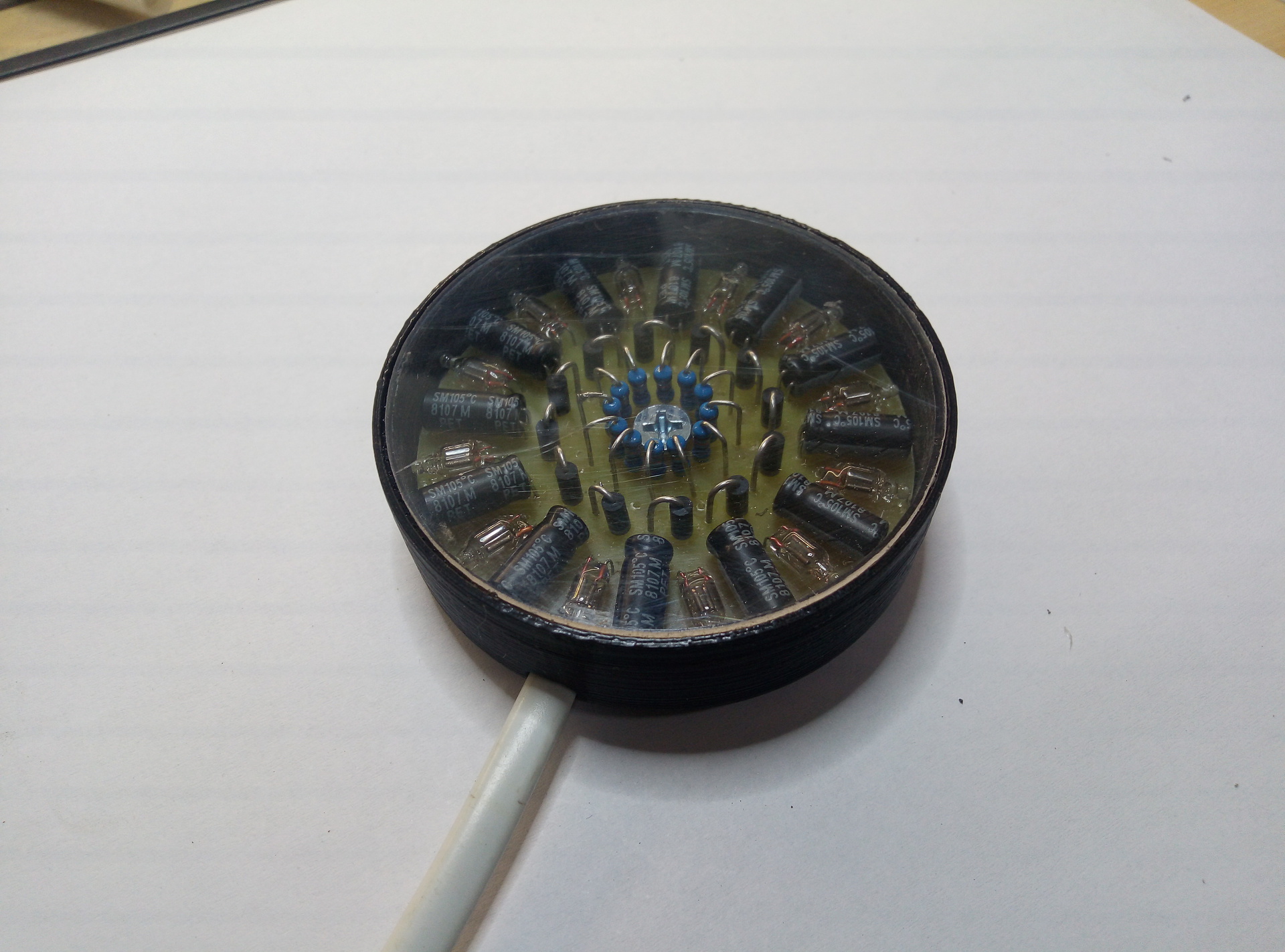

Csodálatos ez a technikai fejlődés! 25-30 éve ilyet még nem tudtak a gyártók. Történt ugyanis, hogy eszembe jutott egy áramkör, amit közel 30 éve építettem meg. Ez egy glimmlámpákból összeállított futófény volt, amiben a legkomolyabb félvezető a dióda, és direkt hálózati feszültségről működik. A glimmlámpáknak arra a tulajdonságára épül, hogy amíg nem érik el a gyújtófeszültségüket, addig nem folyik rajtuk áram, és 20-25V-al kisebb feszültségen oltanak ki, mint ahol begyújtanak. Na legott terveztem egy korong alakú panelt és rendeltem egy csomó glimmlámpát és egyéb hozzávalókat. Élesztés után ért a meglepetés. Ugyan elindult a futófény körbe-körbe, de 5 glimm egyáltalán nem villant fel, 2 pedig csak minden második, harmadik kőrben. Elkezdtem bemérni a glimmlámpákat, hol gyújtanak be. Kiderült, hogy akár 23V-os begyújtásbeli különbségek is vannak. Ennyit ez az áramkör nem visel el. Kiszedtem a panelból a futásért felelős diódákat, hogy lássam, miként gyújtanak a glimmek. Hála a mai gyártási technikának az eredmény egy a futófénynél sokkal látványosabb fényeffekt lett. Egy kis videó róla. Természetesen nem maradt így, ahogy a videón látható, mert kissé ráz, ezért készítettem neki burkolatot is.
Én egyszer megépítettem az 555-ös helyettesítő kapcsolását egyedi tranzisztorokkal, stb., de sajnos egyáltalán nem működött. Azt is nézegettem, amit Bakman fotózott, de annak tényleg iszonyatos az ára.
Még visszatérünk rá.

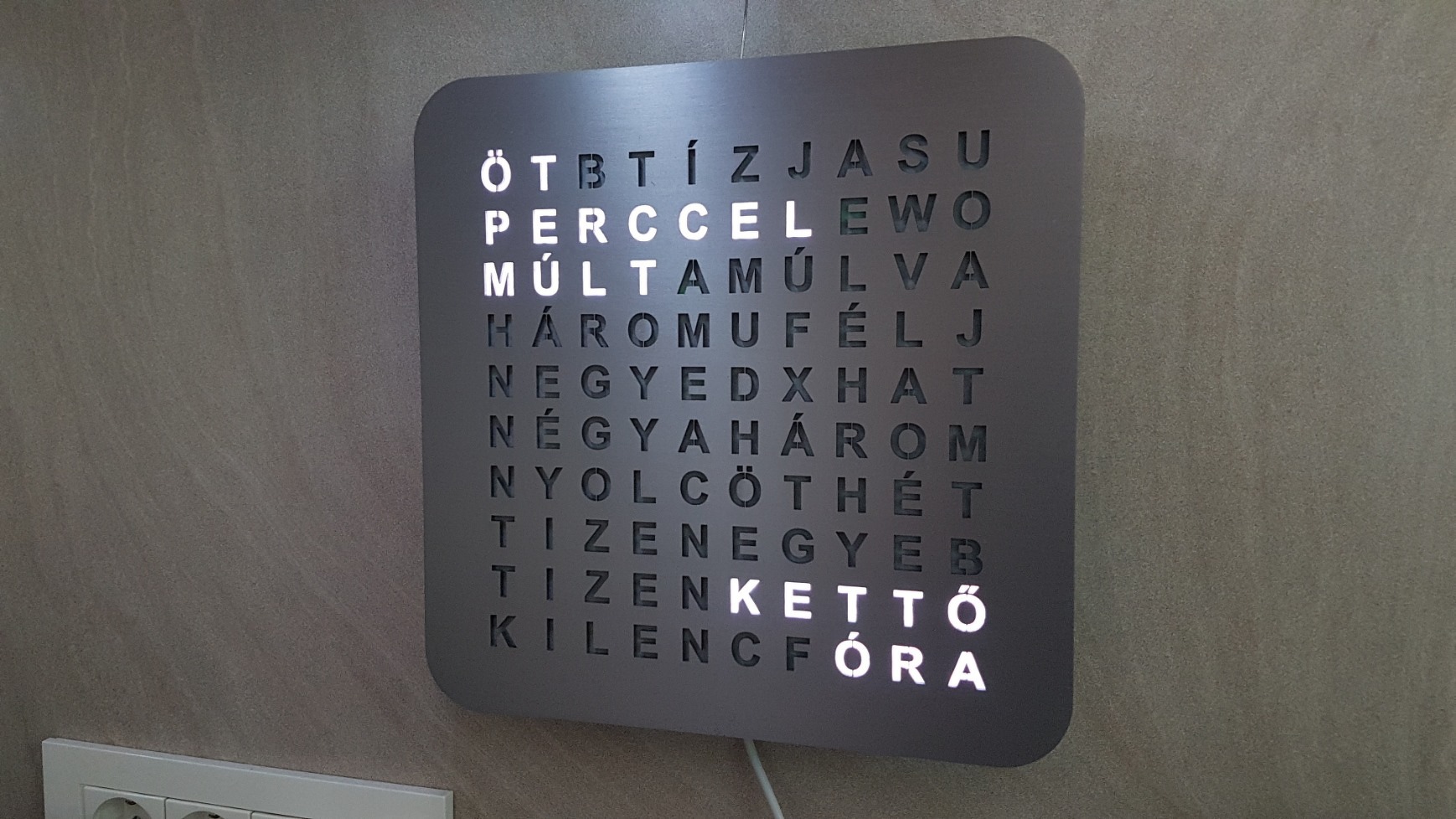

Ehhez mit szólsz? Bővebben: Link 3mm vastag mdf hátlapból jó lenne. Itt a magyar:
Lézerrel egyszerűbb , és lehet hogy már a jövő héten vág pár darabot a fiam 3mm es rétegeltből éppen tegnap beszélt a készítőjével ezügyben .
A hozzászólás módosítva: Jan 23, 2021
Ha még PIC és panel is jutna mellé, akkor lehet hogy mégis épitenék még egy órát.
Pedig megfogadtam, hogy több órát nem. Mert minek, hova teszem, stb... ![]()
Láttam egyszer egy dokumentumfilmet amiben sci-fi kellékeket gyártottak, ez is olyasmi !
![]()
Itt van a github-link ez alatt minden megtalálható ,
A hozzászólás módosítva: Jan 24, 2021
Szerintem itt többeknek a megépitésre kész alapelemekre fáj a foga. Amit ugye fizikai valójában nem lehet letölteni a HUB-ról.
![]()
Sziasztok

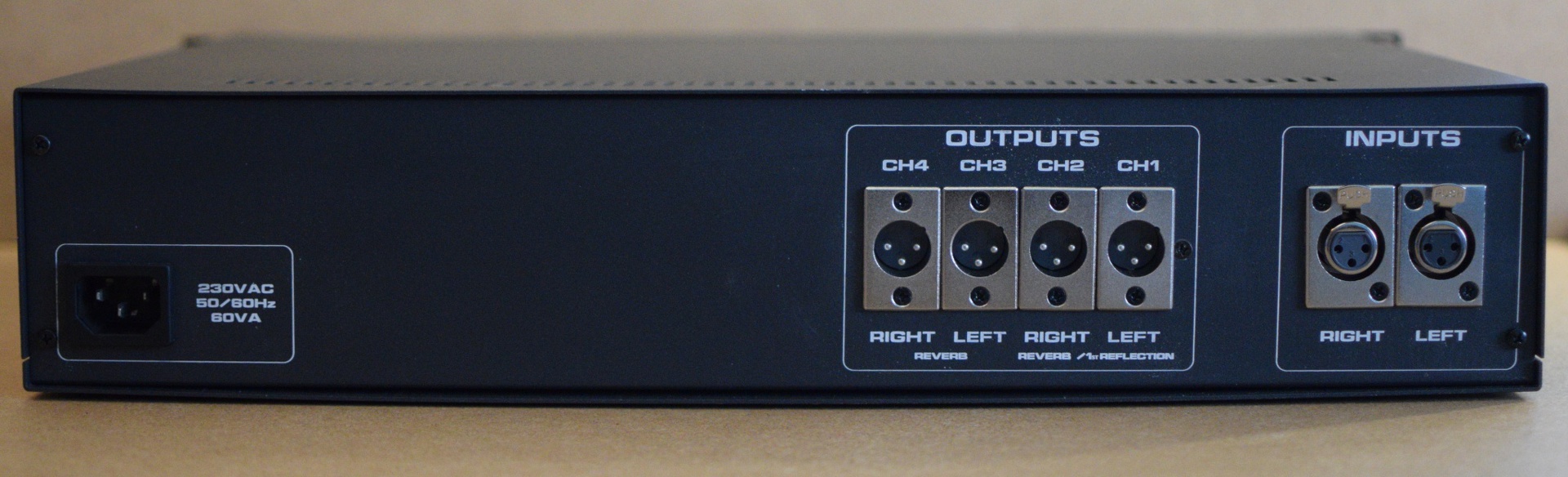

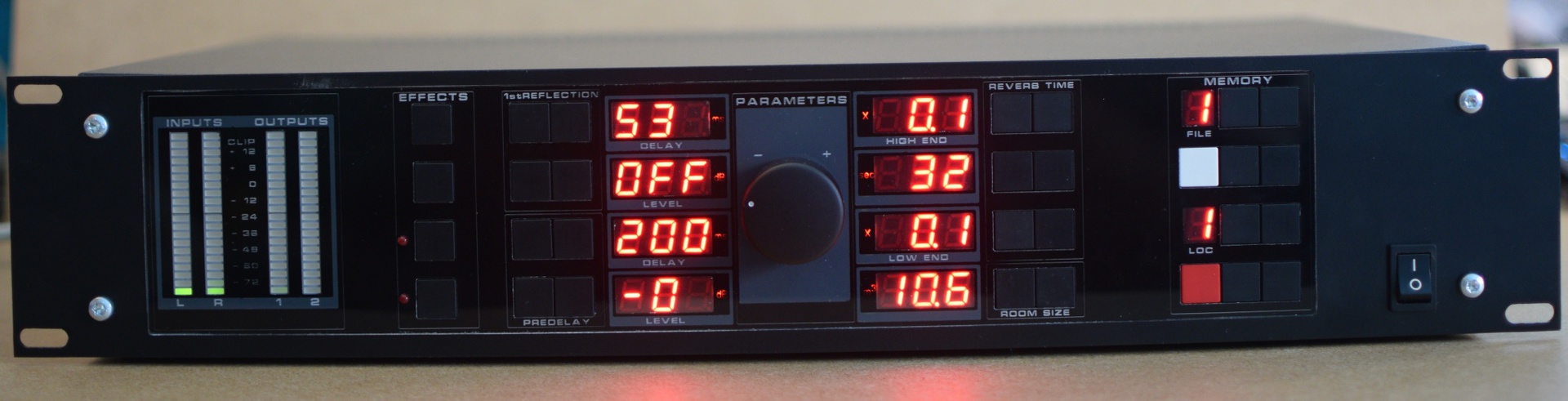

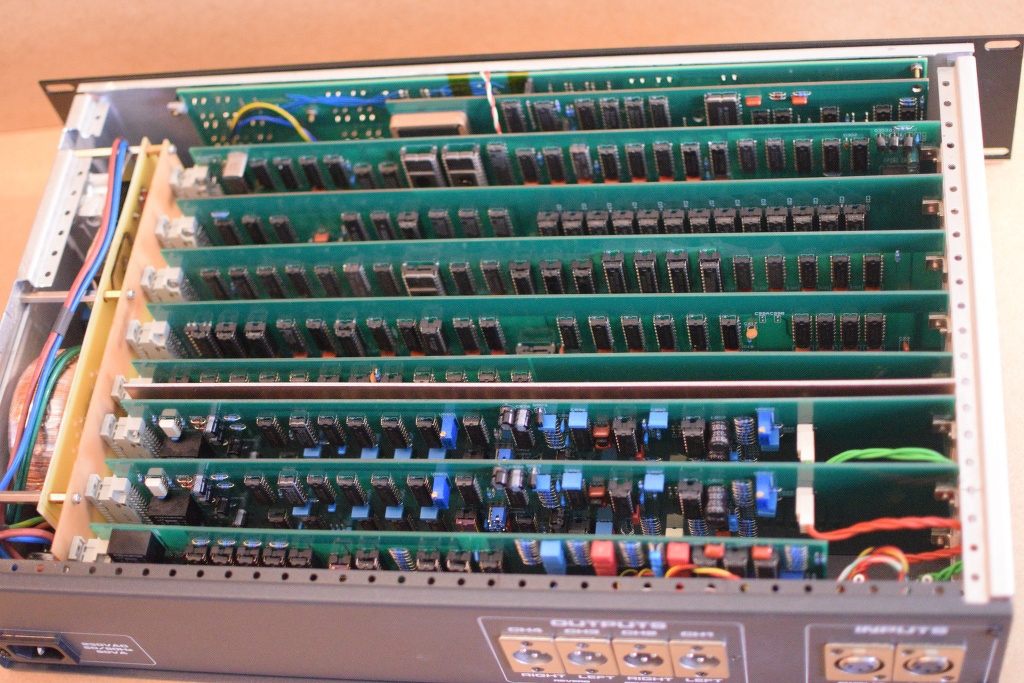

Elkészült a nagy mű. TTL temető (van benne azért CMOS is). A dobozolás és a tápegység nem a legszebb, de a hangja mindent visz. S hogy mi is ez? Egy Quantec QRS, tulajdonképpen egy zengető 1982-ből. A tetejére és az aljára még kell pár kivágás, elég sok hőt termel a több, mint 200 TTL ic, illetve a gombok feliratait kell megcsinálnom.
Ez nem semmi. iszonyatosan sok munka van benne.
|
