Fórum » Kapcsolási rajzot keresek

Témaindító: Kallai Csaba, idő: Márc 11, 2006
Témakörök:
Lapozás: OK   119 / 375
(#) Tetye válasza llaci56 hozzászólására (») Ápr 8, 2010 /

Hát igen, most elvileg megy, várom hogy tölti e az akkukat.
De nincs hozzá rajzod véletlen ha máskor is lesz valami baja?
(#) llaci56 válasza Tetye hozzászólására (») Ápr 8, 2010 /

Nem kell ehhez rajz. Mindegyiknek ez a baja. Látod, Te is megtaláltad a hibát!
Néhány APC UPS... Talán segítség lehet, mert nagy eltérések nincsenek a főbb részekben.
(#) llaci56 hozzászólása Ápr 8, 2010 /

És még egy pár...
(#) Tetye válasza llaci56 hozzászólására (») Ápr 8, 2010 /

Huh, köszi szépen!
Így talán az öreg apc smart 600-asom is újra éleszthetem.
(#) vilmosd válasza llaci56 hozzászólására (») Ápr 8, 2010 /

Hali
Nincs veletlenul olyanrol kapcsolasi rajzod amiben Motorola SC552903 proci van? A panel Sung Wei markaju, de vegulis ezt hasznaljak sok mas cegek is.
Kosz Vili
(#) llaci56 válasza vilmosd hozzászólására (») Ápr 8, 2010 /

:no:
Az összes UPS -t feltettem, - amim van... :nemtudom:
(#) swatch hozzászólása Ápr 10, 2010 /

Sziasztok! A Hobby Elektronika füzetek 1. fejezetében (Fémkeresők) olvastam egy leírást egy MOBILDET fantázianevű „készülékről” (121-124. oldal). Ezt a rajzot , nyáktervet ill. beültetési rajzot keresem. Ha valaki el tudná küldeni nekem (vagy feltenné ide) azt megköszönném!

(#) garamszegiroland hozzászólása Ápr 11, 2010 /

hello
Kapcsolási rajzot vagy legalább lábkiosztást keresek egy acer aspire 3610-es laptop akuhoz.Segitséget elöre is köszönöm
(#) orionr hozzászólása Ápr 11, 2010 /

Sziasztok! Keresek kapcsolási rajzot, egy Grundig R 4200 MKII-es rádiós erősítőhöz. Egyenlőre a R804-es ellenállás értékét keresem, az ismerősöm kiszedte mert elfüstölt. Előre is köszönöm.
(#) orionr válasza (Felhasználó 13571) hozzászólására (») Ápr 11, 2010 /

Szia! Hálás köszönet!
(#) Sebi válasza swatch hozzászólására (») Ápr 11, 2010 /

Tessék...

fémker.pdf

(#) vallon7 hozzászólása Ápr 13, 2010 /

Sziasztok! Keresem a Behringer Europower PMH3000 keverő erősítő kapcsolási rajzát. Ha valaki tud róla, hogy honnan lehetne letölteni vagy esetleg el tuná küldeni, nagyon megköszönném. Elhallgatott az egyik fele és belekukkantanék. Üdv mindenkinek: Zsolt
(#) swatch válasza Sebi hozzászólására (») Ápr 14, 2010 /

Köszönöm a segítséget!
(#) Hetope hozzászólása Ápr 14, 2010 /

ESAB LTH 161 ( tigma 161) sémáját-kapcsolási rajzát keresem .Mindegy mijen nyelven
(#) Stampade hozzászólása Ápr 17, 2010 /

Sziasztok!

Tudna-e nekem valaki segíteni?

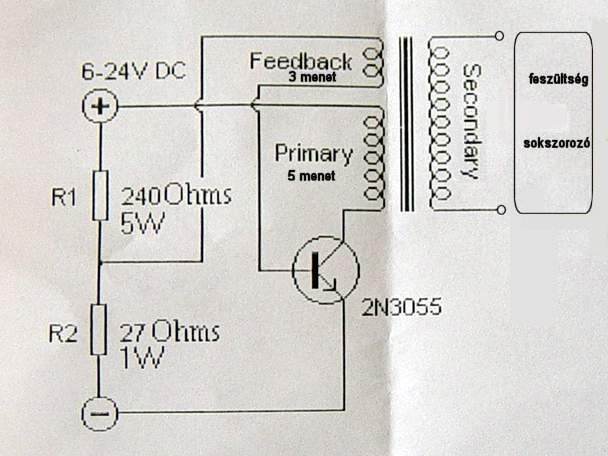

Találtam az interneten egy szerkezetet, amihez van egy kapcsolási rajz,de én sajnos nem értek hozzá.
A rajzot mellékelem ide.
A segítséget előre is köszönöm.


(#) dizi hozzászólása Ápr 19, 2010 /

Sziasztok

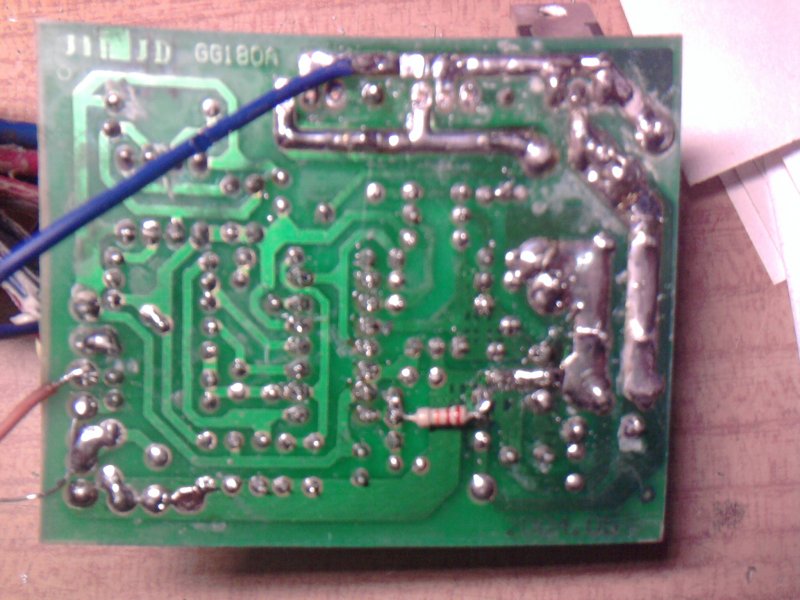

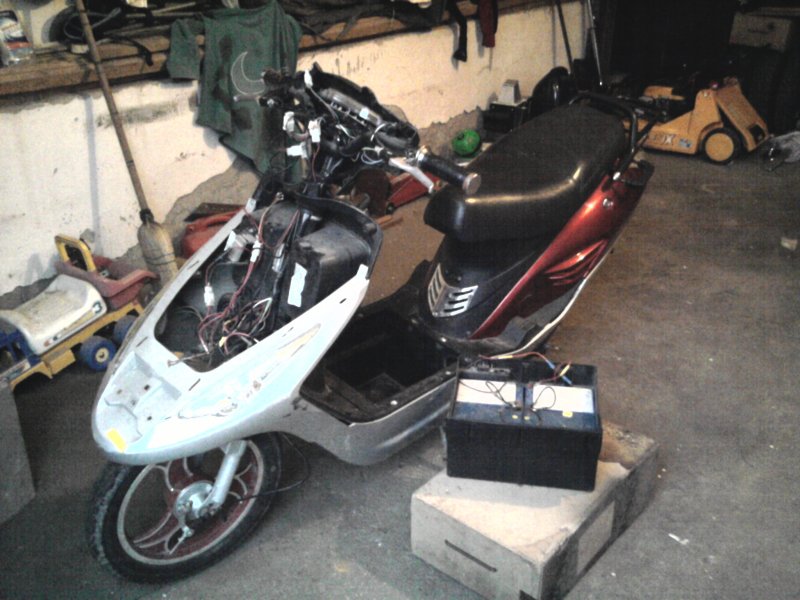

Lenne egy nagy problémám hoztak hozzám egy KÍNAI villany bringát aminek a vezérlése meghalt a panelre csak ennyi van írva GG180A ennek keresem a rajzát.
A kereső egy kar órát adott ki erre a típusra,hurrá.
2db ic van benne 1 NE555 és egy LM339 a fetek típusa pedig P75NF75 persze ezek is elszálltak és a helyettesítőjét sem tudom.
4 db 12voltos aksi hajtja (48v).
Azért írok ennyi infót mert nem javítottam még soha ilyet azt sem tudom hol kezdjek hozzá.
Segítséget előre is köszönöm.
Képeket mellékelem.
(#) Imi65 válasza dizi hozzászólására (») Ápr 19, 2010 /

Itt találsz - szerintem - hozzáértőket.
(#) dizi válasza Imi65 hozzászólására (») Ápr 19, 2010 /

Köszi.
(#) Izeg. hozzászólása Ápr 19, 2010 /

Sziasztok!
Érdekelne egy digitális vezérlésű, kb nyolccsatornás, csatornánként oylan 1000W teherbírású, stabil fényerőszabályzó Acsatornaszám anynira nem lényeg, a teljesítmény sem bár az már inkább, viszont a digitális vezérlés az nagyonnem ártana
Segítségeteket előre is köszönöm! Üdv: Izeg
(#) brato hozzászólása Ápr 20, 2010 /

Üdv!

Keresek FIMER 045.100.52D panelszámú inverteres hegesztőhöz rajzot.
A hegesztő VARSTROJ VARIN 1100 tipusú szlovák gyártmány.
(#) sebestyen_ferenc hozzászólása Ápr 25, 2010 /

Üdv mindenkinek rendelkezem egy Kashtan (YUPITER-203) magnóval. Valakinek véletlenül meg van-e a kapcsolási rajza?
(#) mindenes válasza sebestyen_ferenc hozzászólására (») Ápr 25, 2010 /

Helló!
Itt egy link kashtan rajzhoz: Bővebben: Link
(#) Darazsx hozzászólása Ápr 25, 2010 /

Sziasztok!
Én egy Unitra gyártmányú Kleopátra 2-es erősítőhöz keresek kapcsolási rajzot. Neten nemnagyon találtam, csak fizetős user manualt
(#) kadarist válasza Darazsx hozzászólására (») Ápr 25, 2010 /

Szia!
Tessék!
(#) Darazsx válasza kadarist hozzászólására (») Ápr 25, 2010 /

Kösz, de ez nem az, ez rádiós erősítő, a kleopatra 2 csak simán erősítő. Alumínium előlappal.
(#) kadarist válasza Darazsx hozzászólására (») Ápr 25, 2010 /

Akkor ez lesz az.
Egyébként innen van. Regisztrálás nélkül napi 2 doksit letölthetsz.
(#) Darazsx válasza kadarist hozzászólására (») Ápr 25, 2010 /

Igen ezaz, köszi!
(#) durusz25 hozzászólása Ápr 27, 2010 /

Segitséget szeretnék kérni.Vettem 1 Sal sea 100 pro subwofer erösitöt,de nem a gyári belsö van benne egészen,és ennek kellene a kapcsolási rajza.Köszi
(#) zoly15 hozzászólása Ápr 28, 2010 /

Hali mindenkinek!
Keresnék olyan kapcsolást ami ezt tudja:
Egy ellenállás teszter lenne. Még pedig hangfalakhoz.
Csak ledeket kéne kigyújtania.
Ezekre a mérés határokra szeretném:
-1Ohm
-2Ohm
-4Ohm
-8Ohm
-16Ohm
Valaki tudna segíteni?
Nem lenne az sem gond hogy ha pl 4 Ohm- nál égne a 1és a 2 Ohm-os led is.
De az sem gond hogy ha csak az az egy ég.
Ahogy egyszerűbb megoldani.
Valaki tudna nekem segíteni?
Előre is köszönöm!
(#) Action2K válasza zoly15 hozzászólására (») Ápr 28, 2010 /

Szia!

Muszáj LED-esnek lennie? Persze azzal is megoldható, de egy kis mutatós műszerrel sokkal egyszerűbb, és pontosabb is lesz. Mindenképpen wheatstone hidassal érdemes mérni, mert itt nagyon kicsi ellenállásokat kell mérni. Azt viszont tudnod kell, hogy egy hangszóró (hangfal) nem mindig pont ugyanannyi ohmDC, mint amennyi a jellemző átlag ellenállása. Azaz, egy 8 ohm-osnak titulált hangszóró, lehet pl. 6.8 ohmDC is. Ezt a LED-es, ha nem jó helyen választod meg az értékváltási pontot, simán jelezheti 4 ohm-osnak. A mutatós viszont a skálán pontosan 6.8 ohm-nak mutatja majd. Persze, kell majd egy egyedi skálát készíteni, s akkor minden azonnal, leolvasható. Ilyen mutatós mérőt én is szeretnék építeni, mert nekem is szükségem lenne néha rá. Műszernek bármilyen deprez jó, még egy egyszerű kibontott VU méter, vagy hangolásjelző is.
Következő: »»   119 / 375
