A DC-DC konverteren van a feszültség osztó.
Oda van beiktatva még egy trimer. A relé nyugalmi helyzetében ez benne van a körben.
Mikor megnyomom a gombot, akkor kizárja a trimert a körből.

Úgy is kell azt

Üdv!
A nemrégiben közzétett programozható elosztómról Bővebben: Link , videót láthattok működés közben. A leírásban, mindent elmondtam amit tudni kell róla. Video

Dávid

Nekem szimpatikus és tetszik az áramkör. :yes:

Bedobozolva ugye még nincs fent róla kép vagy csak én nem találtam?

Jó lett! Az "Adatok mentve!" feliratot én pár másodperc után törölném. A videó gyorsítva van vagy miért telik ilyen gyorsan az idő a mikrovezérlő szerint?

Az "Adatok mentve " felirat helyett majd a kimenetek állapotai lesznek, 0;1. Azért telik gyorsan az idő, nyomtam a percen 1-et hogy lehessen látni, hogy ki is kapcsol, túl hosszú lett volna a video.

Norberto:
Bedobozolva még nincs, de már megvan a doboz, és a konektorok. Jövő hét folyamán felteszem készen.
Ja, és ez a hatalmas szalagkábel a nyomógombokhoz, csak átmeneti megoldás, elég 10 erű is.

üdv: Dávid

Annyi módosítást még utólag elvégzek, hogy ne világítson folyamatosan az LCD kijelző, csak akkor ha lenyomunk egy gombot.

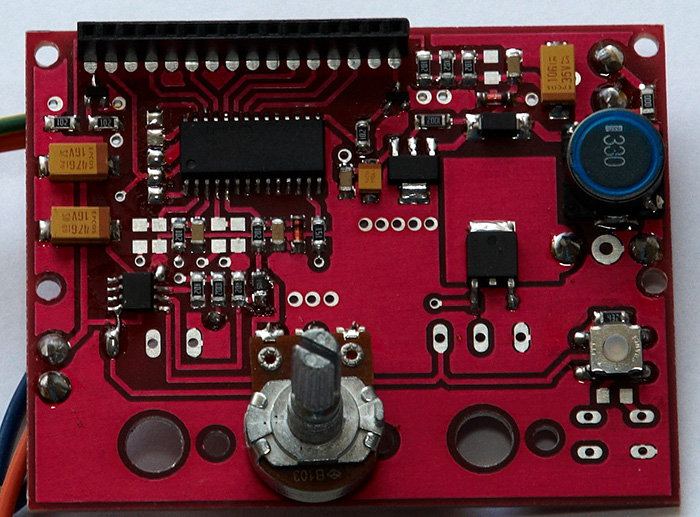

90%-ban elkészültem a PIC-es forrasztó állomásommal.
Amit tud:
DC feszültségről működik.
A potméterrel lehet állítani a kívánt hőmérsékletet 100-450 °C-ig.
Van rajta kalibrálási lehetőség. Ez úgy működik, hogy felfűti a pákát 250 °C-ra, majd a potit eltekerve be lehet állítani, hogy a mutatott érték, illetve a kalibrált érték (külső hőmérő szükséges) megegyezzen. Ekkor elmenti a kalibrált értéket az EEPROM-ba, majd újraindul, immáron a kalibrált feszültséggel. 250 °C-tól 450°C-ig 1°C volt a differencia, ami nekem már elég.
Amit még nem tud:
Lesz egy matrica az előlapon, hogy a csavarokat eltakarja. Illetve a program úgy lesz módosítva, hogy 20 perc után le megy a páka készenléti módba (125°C-ra), így nem ég szét a pákahegy, ha úgyfelejteném.

Jó lett ,nekem tetszik!
Főleg a készenléti dolog .....
Gratula !

A készenléti funkciód, nekem is nagyon tetszik jó, hogy gondoltál rá! Én is sokszor úgy felejtem a pákát, de legtöbbszor azért visszaveszem a hőfokot .
Szép munka, gratulálok!

Dávid

Ja és azt majdnem elfelejtettem, hogy laptop tápról is üzemelni fog, a könnyű hordozhatóság miatt.

Szép munka!
Ha poti 300°C-os nem szívesen nyúlnék hozzá...

Esetleg egy cikk? Vagy egy leírás, hogy hogyan készítsük el mi magunk is?

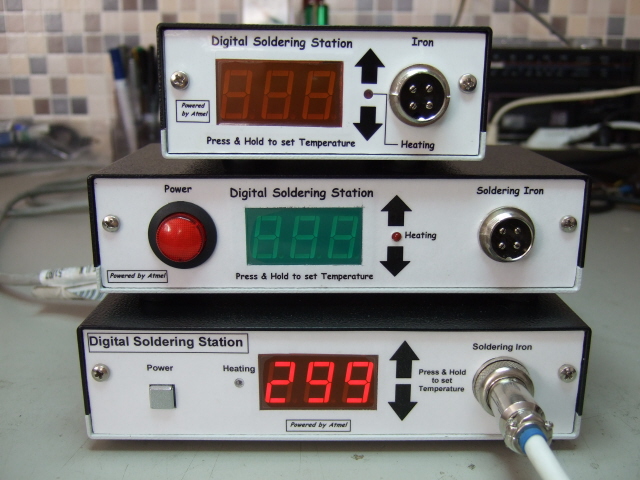

Én az utóbbi időben forrasztó állomást (többet is) építettem. A HE fórumon sok hasznos ötlet és tipp segített hozzá a végeredményhez. A rezonáns táp téma, Masterfoxx képei és leírása, a saját korábbi digit JLT02 vezérlőm volt a kiindulási alap, amiket tovább fejlesztettem. A célom volt, hogy Masterfoxx képeire alapozva lehetőleg annál kisebbet és belülről számomra "rendezettebbet" készítsek. A legkisebb 100*100*40mm doboz méretű és kb.350g tömegű lett. SMD alkatrészt csak a kijelző panelen használtam, ami két oldalon szerelt, de egyoldalas. A nyákok vasalva. Előlap laminált fólia, kijelző előtt közé vasalt színes fóliával, majd kétoldalas ragasztóval rögzítve.
Köszönet a sok-sok ötletért és tippért a HE fórumnak.

Egyszer már építek én is egy forrasztó állomást, olyan nem jó vasut állomáson forrasztani.
Na! Moderáld magad, kérlek!-- vicsys

Szia! Igazán szépek lettek, gondolom, jó is! Nem árulod őket? Szerintem vennék... Üdv:zoli

Hehe, ez nagyon tetszik! Most akkor miniatürizálási verseny?

Amúgy a középső tetszik, nem tudom hogy az enyém miért olyan zsúfolt, mekkora a doboz?...
A hálózati oldalon milyen pufferkondit használsz? Az enyémben 1 darab 47µF van, és jócskán melegszik, ezért gyakorlatilag nem használom az állomást... Még nem volt kedvem/időm foglalkozni a kijavításával...

A zöld kijelzős nem túl nagy, nem túl mini, nagyon szép rendezett! Sorozatba is gyárthatnád Elvégre tényleg úgy néz ki, mint egy nagyon jól összehozott gyári (azok nem néznek ki így)! Nekem kéne egy

Én is szeretek úgy építkezni, hogy a nyákon ne nagyon maradjon felesleges üres rész, és a dobozt szépen kitöltse a belső rész

Üdv. Ez inkább a ki mit bontottba illene

Szia!

Az munka mivel csináltad hőlégfúvóval?

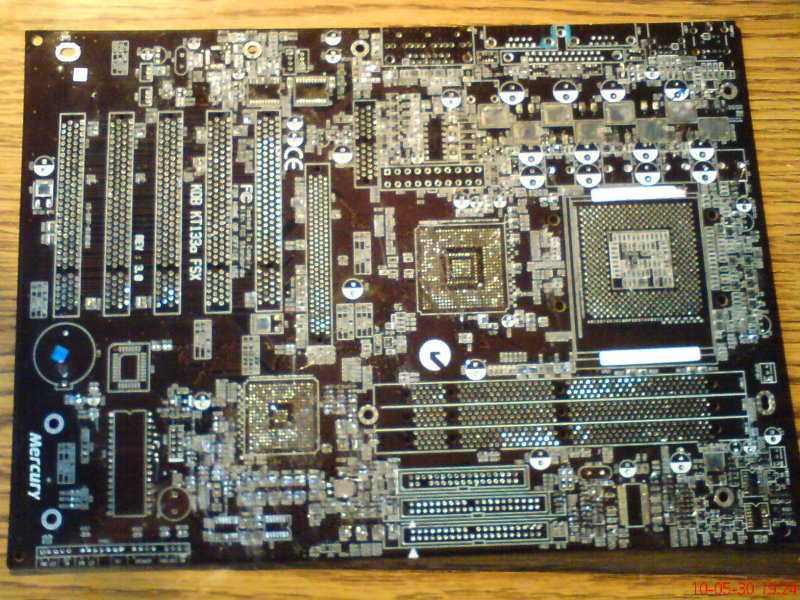

Én 4 alaplapot, 3 videokártyát és 9 CD-ROM panelt fúvóztam a héten De nem ilyen részletességgel, az aprajával úgyse tudnék mit kezdeni (csatlakozók, kondik, néhány foglalat, biztosítékok, nagyobb SMD-k, használhatóbb IC-k). Ja, meg egy monitor hatalmas főpaneljét… Jó móka az ilyen

üdv
a kérdésedben ott a válasz!
épülőfélben egy számítógépház és ebből lesz az előlap megcsinálva (persze méretre szabás után)

Az igen! Biztosan szuper lesz

Kizarolag holegfuvoval szetted le a PCI, AGP es memoria csatlakozokat?
Ezek ugyanis nagyon nehezen bonthatok.

Hőlégfúvóval a proci foglalat és a DDR3-as dimm is könnyen leszedhető Én egy hosszú nyelű vékony fejű csavarhúzóval azért szoktam neki segíteni, ha nem szeretne magától az asztalra pottyanni

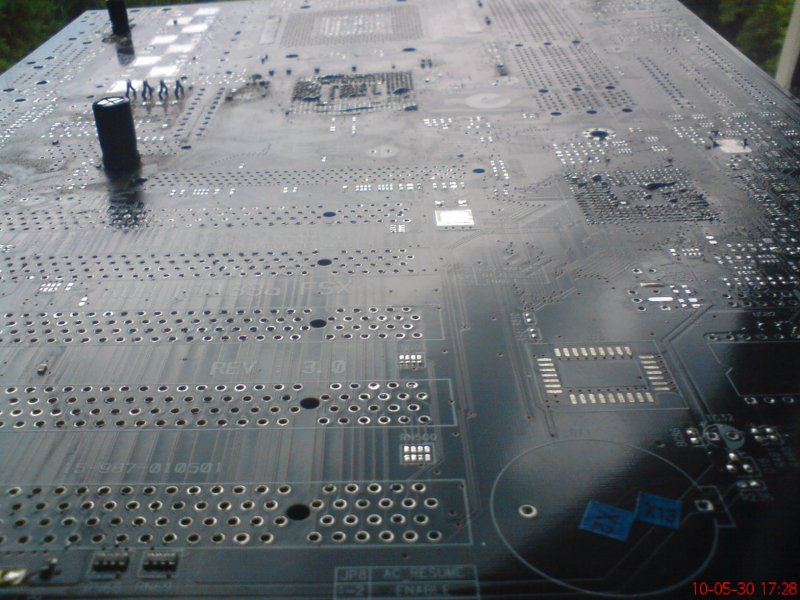

az utolsó smd ellenállásig egy tescos hőlégfúvóval bontottam
(én csak simán oda ütöm egy fadarabhoz és lehullik minden)

Ha nem akarsz rajta fölös óncsöppeket, akkor melegítsd át az egészet, és ecsettel söprögesd végig! Olyan lesz, mint ha sose lett volna rajra semmi (az a baj, hogy ha sokáig melegíted, mert valami nem akar róla leesni, felhólyagosodhat a nyák…)

ecset hm nem rossz köszi
mindig tanul az ember

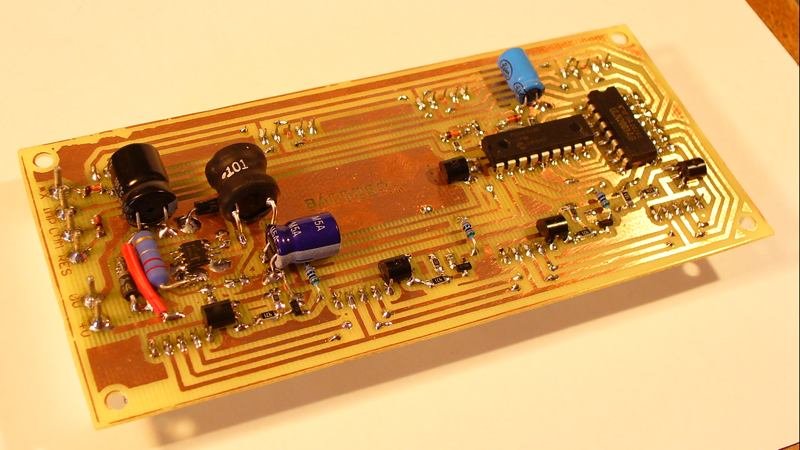

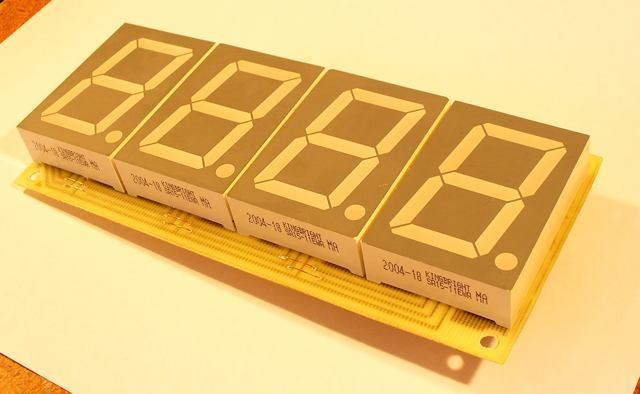

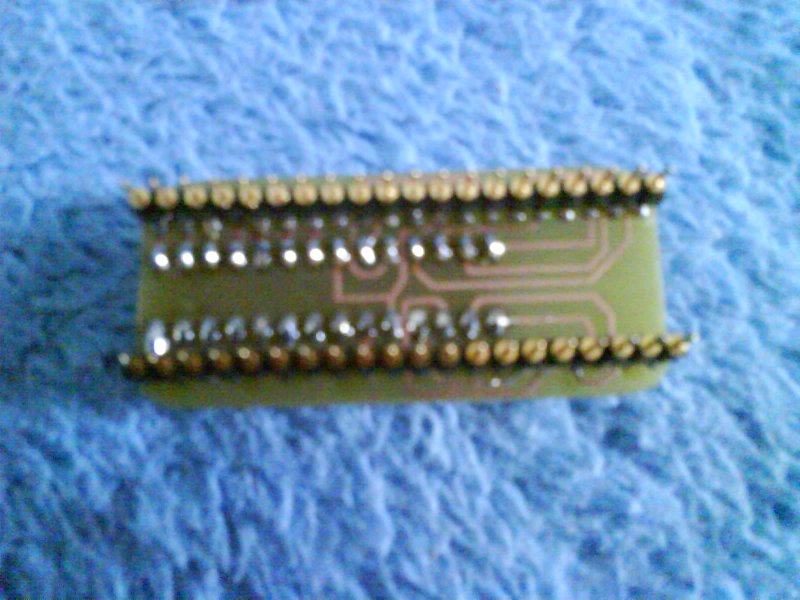

Üdv mindenki! Megrendelésre készítettem 3db ilyen impulzusszámlálót, néhány szó róla: 34063-as kapcs. üzemű táp. 16F628A a vezérlés, uln2003 és néhány tranyó hajtja a kijelzőket. 250Hz-et bír, választható szorzási érték, rezet gomb. Fesz hiány esetén eepromba letárolja a kijelzett értéket. Sajnos se lakk se kémiai ónozóm nem volt kéznél a hétvégén, ez meg holnapra kell...
szerk: éjfél elmúlott, úgyhogy ezek nem holnapra hanem mára kellenek...
